Инструкция по эксплуатации и монтажу Helo Ring
10

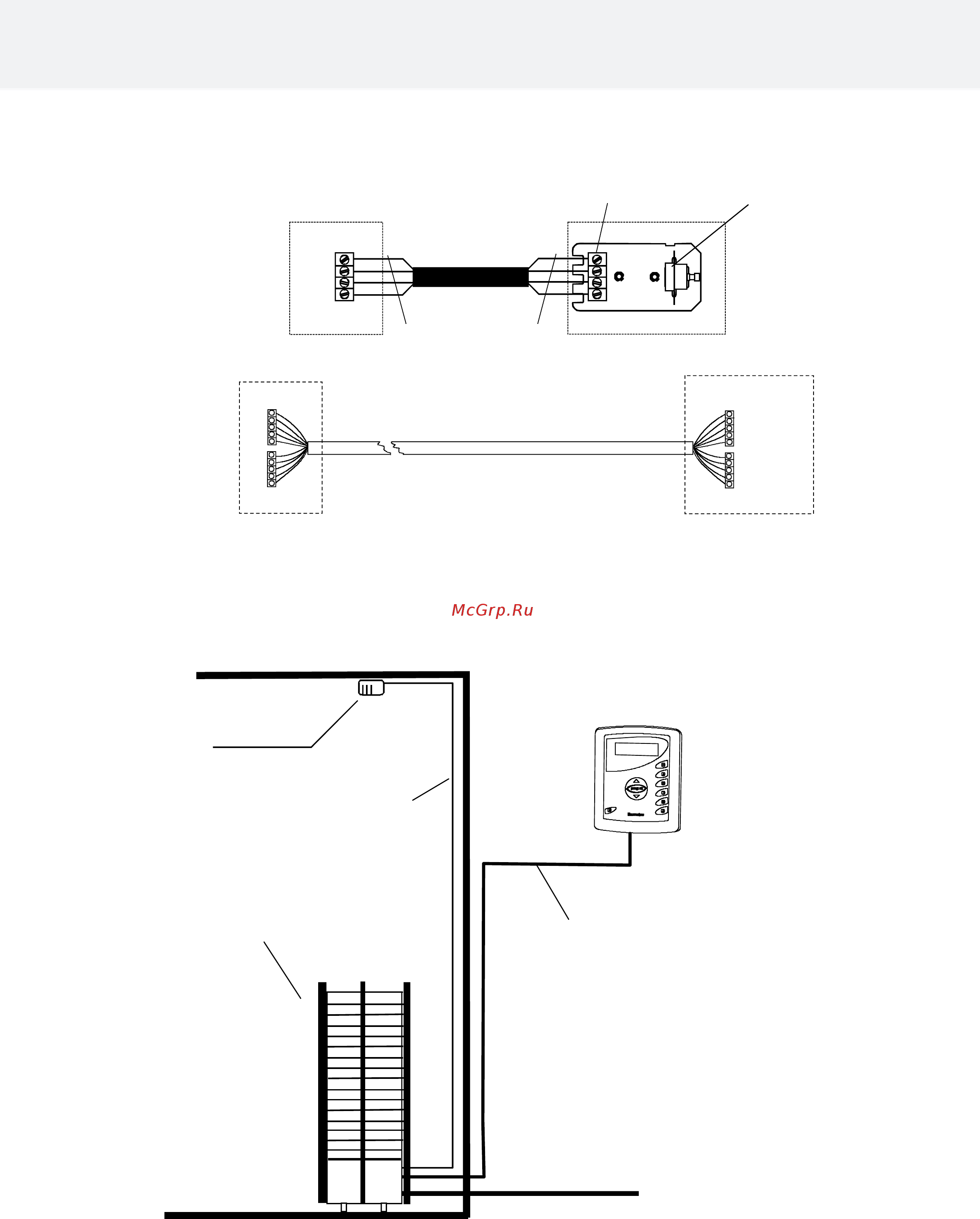

Принципиальная схема с пультом Digi II
4
3
2
1
4
3
2
1
A 1 2 3 4 5 B1 2 3 4 5
A 1 2 3 4 5 B1 2 3 4 5
Рис 3 Принципиальная схема
Белый
Коричневый
Зеленый
Желтый
Серый
Розовый
Синий
Красный
Черный
Фиолетовый
Печь
1 Синий
2 Белый
3 Красн
4 Желт
1 Синий
2 Белый
3 Красн
4 Желт
Ограни
читель
Датчик
кабель
Печь
Пульт
Датчик
Элект
рокам
енка
Силиконовый
кабель 4 x 0,25
Пульт
управления
1601 - 12
LiYY 10 x 0,25
230 - 240V 1N~/ 2~
Вход 230V 3~
400 - 415V 3N~
A1 Valk Vit White Weiss
A2 Ruskea Brun Brown Braun
A3 Vihreä Grön Green Grün
A4 Kelt Gul Yellow Gelb
A5 Harm Grå Grey Grau
B1 Rosa Ljusröd Pink Rose
B2 Sin Blå Blue Blau
B3 Pun Röd Red Rot
B4 Musta Svart Black Schwarz
B5 Violetti Violett Violet Violett
Соединитель
