8
Таблица 1
Вход
кВт
Соединительный
кабель H07RN-F /
60245 IEC 66
мм
2
400–415В 3N~
Предохранитель
А
Соединительный
кабель H07RNF/
60245 IEC 66
мм
2
230 В 3~
Предохранитель
А
Соединительный
кабель
H07RN-F/
60245 IEC 66
мм
2
230–240В 1N~/ 2~
Предохранитель
А
6,8 5×1,5 3×10 4×2,5 3×16 3×6 1×35
9,0 5×2,5 3×16 4×6 3×25 ------- -----
10,5 5×2,5 3×16 4×6 3×25 ------- -----

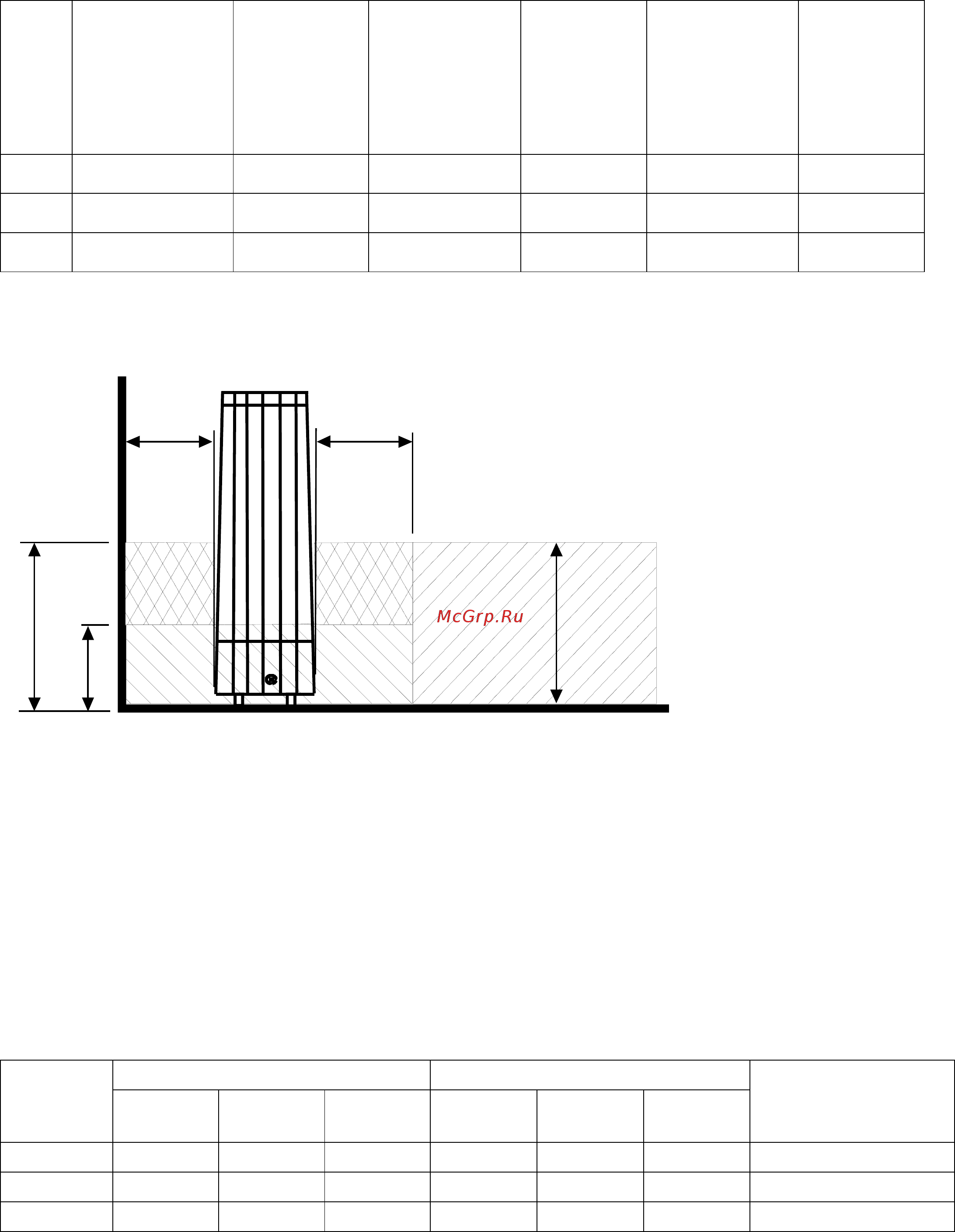

3.5. Расположение распределительной коробки
для соединительного кабеля в помещении сауны Рисунок 2
200 mm
500 mm
A A
3.
2.
1.
500 mm
A — установленный минимальный зазор
1. Рекомендуемое место расположения распределительной коробки.
2. В этой зоне рекомендуется использовать коробку из силуминового сплава.
3. Следует избегать этой зоны. Всегда использовать коробку из силуминового сплава.
В других зонах использовать термостойкие коробки (125°C) и термостойкие кабели (170°C). Доступ
к распределительной коробке не должен быть затруднен. При установке распределительной коробки
в зоне 2 или 3 необходимо соблюдать инструкции и требования местного поставщика
электроэнергии.
3.6 Безопасные расстояния электрокаменки для сауны
Таблица 2
Мощность
кВт
Помещение сауны Безопасное расстояние, мин. Требуемое
количество камней, кг
Мин. м
3
Макс. м
3
высота,
мин. мм
По бокам,
мм
Спереди,
мм
От потолка,
мм
6,8 5 9 1900 60 60 770 100
9,0 8 13 1900 60 60 770 100
10,5 9 15 1900 60 60 770 100
