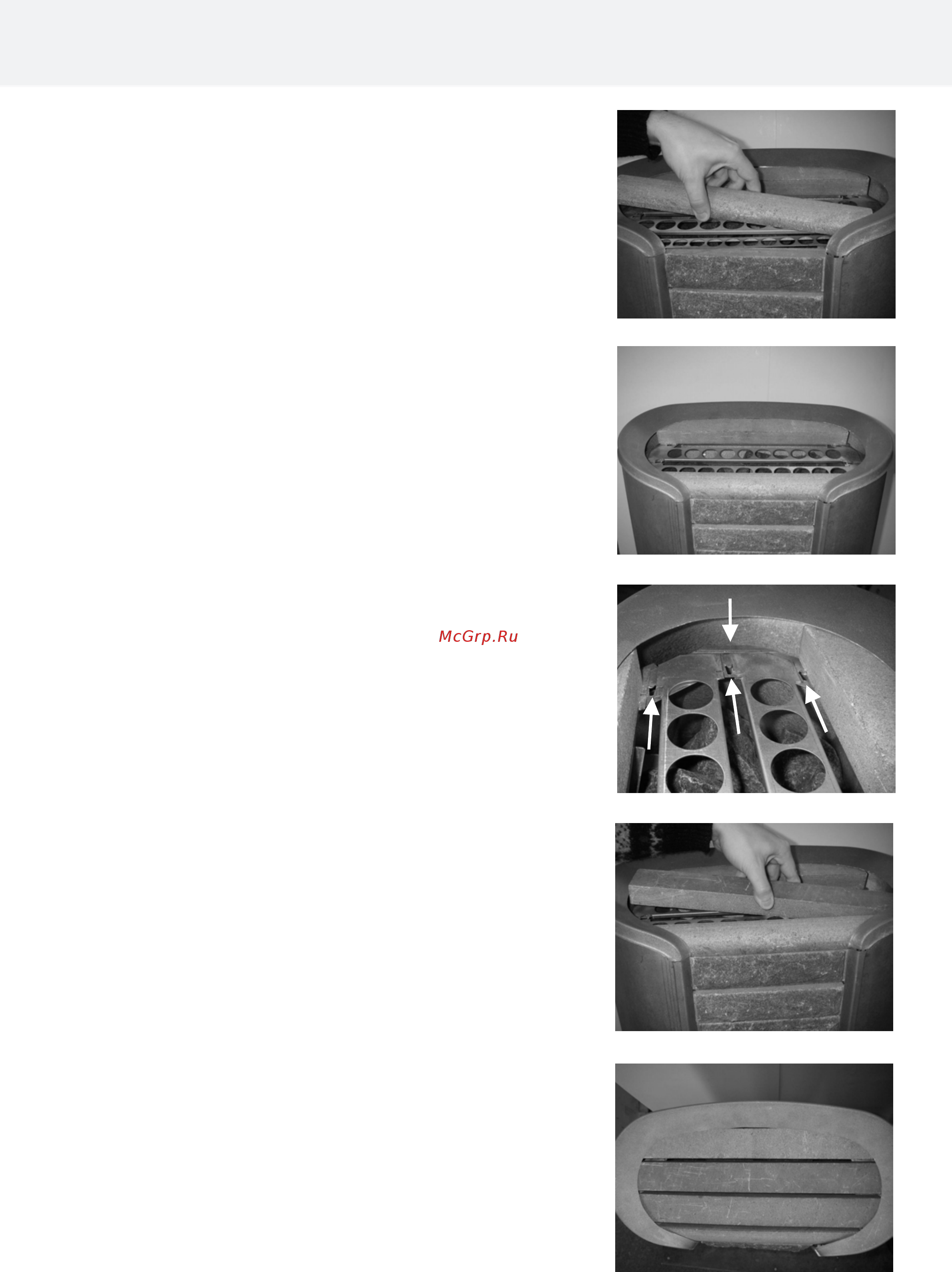

Инструкция по эксплуатации и монтажу HELO CAVA / HELO ROXX DET
9
Следующим установите камень с закругленными
краями. Протолкните этот камень с другого конца
под кромку, а затем дальше по опорной плите до
конечного ограничителя.
Рисунок демонстрирует, что камень с закругленными
краями и мыльный камень, самый дальний в задней
части, остаются там, куда их положили.
На рисунке показаны как вертикальный, так и
горизонтальный ограничители мыльных камней.
Установите средние камни. Длина средних камней
составляет 405 мм. Протолкните камень сначала
под правую кромку, а затем по опорной плите под
левую кромку до конечной плиты.
В конце сборки удостоверьтесь, что мыльные камни
находятся между конечными ограничителями, а
также, что зазоры между камнями равны.
Рисунок 2,2 мыльных камней Установка
