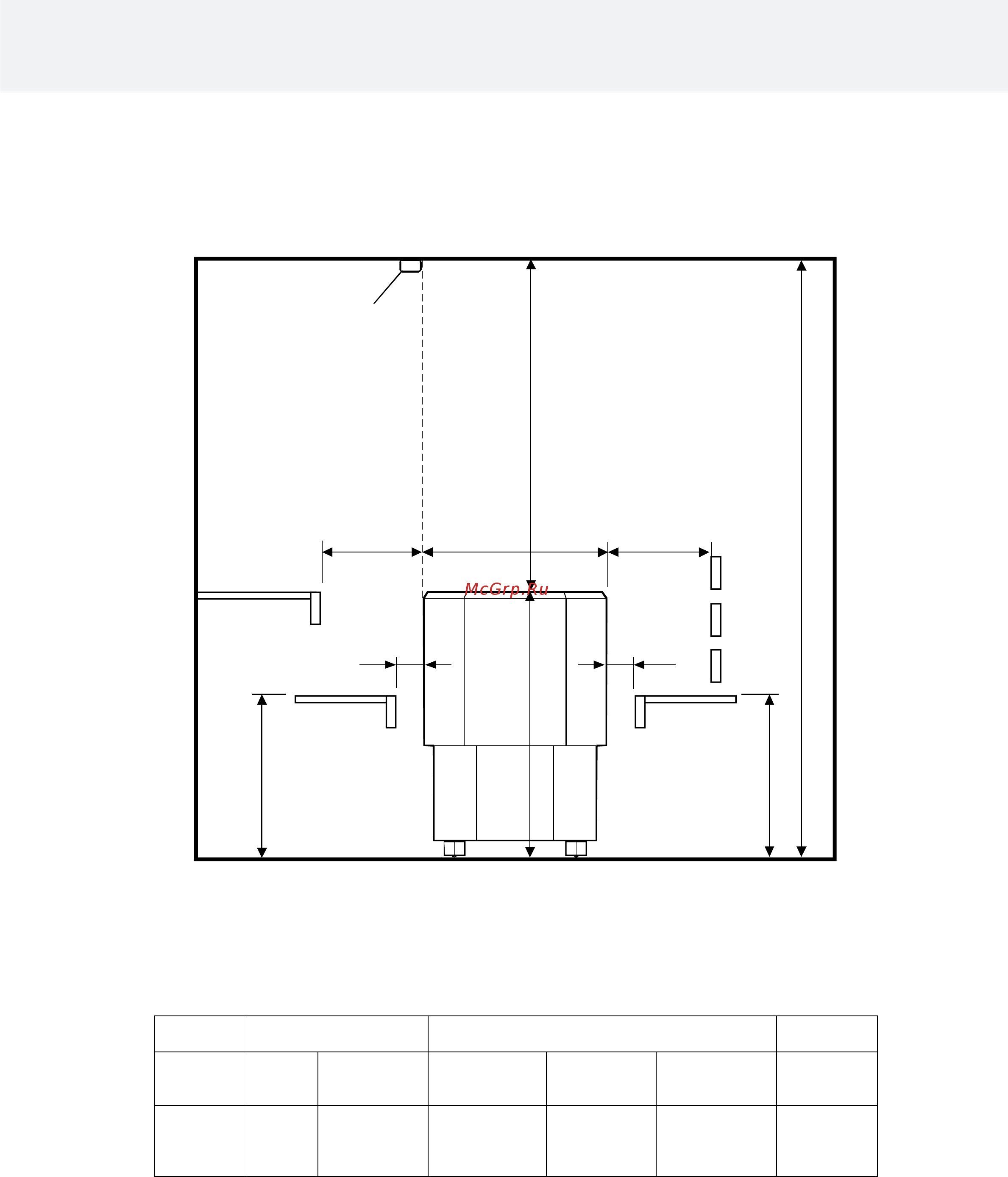

3. Безопасные расстояния для нагревателей сауны 1106-xx (SKLF / Octa)
A min 560 D min
10 10
max
500
max
500
min
H
min
F
760
Рис. 3 Безопасные расстояния 1106-xx SKLF / Octa
Таблица 3 Безопасные расстояния 1106-xx (SKLF / Octa)
Мощность Сауна Минимальные расстояния для элетрокаменок
Количество
камней
кВт
Объем
m
3
Высота, мин
H
mm
с боков
A
mm
спереди
D
mm
До потолка
F
mm
прибл. кг.
9,0
10,5
12,0
15,0
8-13
9-15
10-18
14-24
1900
1900
2100
2100
25
25
65
65
25
25
65
65
1150
1150
1350
1350
60
60
60
60
Руководство по установке и эксплуатации WE 14
