ВЕНТИЛЯЦИЯ САУНЫ

Правильно выполненная вентиляция в сауне приводит к тому, что воздух, меняющийся 3-5 раз в час, вместе с

паром создает комфортные условия в сауне и в то же время экономит энергию. В зависимости от размера

сауны диаметр воздушных каналов может быть 6 - 10 см, причем вытяжной канал больше, чем канал

поступающего в сауну воздуха.

Для хорошей вентиляции важно место размещения воздушных клапанов. В случае использования

принудительной вентиляции, клапан входящего свежего воздуха должен находиться как минимум 60 см над

каменкой, и с точки зрения эстетики и эффективности работы лучше, если он расположен по центральной

линии каменки. Вытяжной канал располагают вблизи от пола. Вытягиваемый воздух также можно вывести из-

под двери сауны в вытяжной канал моечного помещения. Это особенно хорошо подходит для семейных саун.

Когда нет принудительной вентиляции, клапан выходящего воздуха располагают как минимум на 1 м выше, чем

клапан поступающего воздуха.

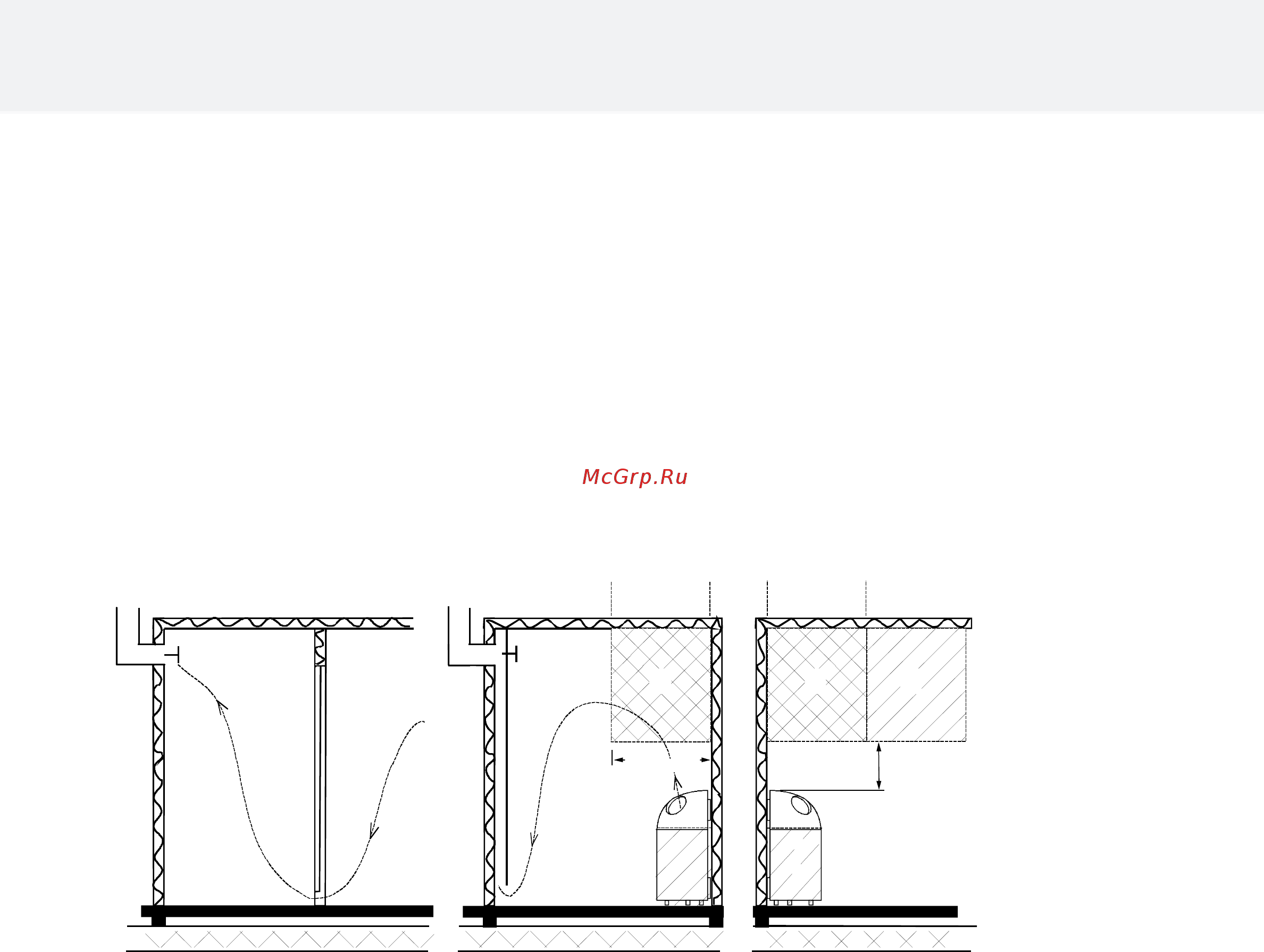

Рисунок 1. Система вентиляции в сауне

min

500 mm

C A

1000 mm

Рекомендации по вентиляции сауны (в случае принудительной вентиляции, или наличии канала в потолке на

высоте как минимум 4 метра для отработанного воздуха)

1. Парная 3. Электрокаменка 5. Вытяжной канал

2. Душевая 4. Вытяжной клапан 6. Дверь в парную

7. Вентилятор может быть установлен здесь и должен находиться в выключенном состоянии при нагреве

парной, а также во время посещения парной.

Входной клапан может быть установлен в зоне A при использовании вентилятора в моечном помещении.

Зона B служит как зона подвода свежего воздуха при условии, что в сауне не установлена принудительная

вентиляция. В этом случае вытяжной клапан устанавливается мин. на 1м. выше, чем впускной клапан и как

можно дальше от электрокаменки.

МОНТАЖ ЭЛЕКТРОКАМЕНКИ

Электрокаменка Saunatonttu (Банный Гном) является напольной моделью. Пол под каменкой должна быть

прочным, т. к. вес каменки вместе с камнями составляет примерно 150 кг. Электрокаменку устанавливают ровно

на пол с помощью регулируемых ножек.

Электрокаменку нельзя заглублять. На Рисунок 2, и на находящейся в нижней части электрокаменки

наклейке указываются минимальные размеры для установки. Какие бы ни были строительные

материалы обязательно придерживаться указанных минимальных размеров. По технике

электробезопасности это также касается и несгораемых материалов.

Потолок нельзя защищать так называемой легкой защитой (н-р, минеритными пластинами), т.к. это может

привести к опасности пожара.

В сауне можно устанавливать только одну электрокаменку.
