Установка и подключение
9
Другой конец трубы выведите в оконный или дверной проем.
С целью уменьшения сопротивления воздуха конец отвода трубы необходимо
фиксировать таким образом, чтобы ее ось была параллельна горизонтальной плос-
кости. При этом конец отвода должен находиться на высоте от 40 до 130 см от пола.
(см. рис. 4.5)
Рис.4.5
Примечание. Максимальная длина гофрированной воздухоотводящей
трубы - 2,4 м. Наружный диаметр трубы 130мм.
Внимание! Удлинять и наращивать воздухоотводящую трубу не
разрешается.

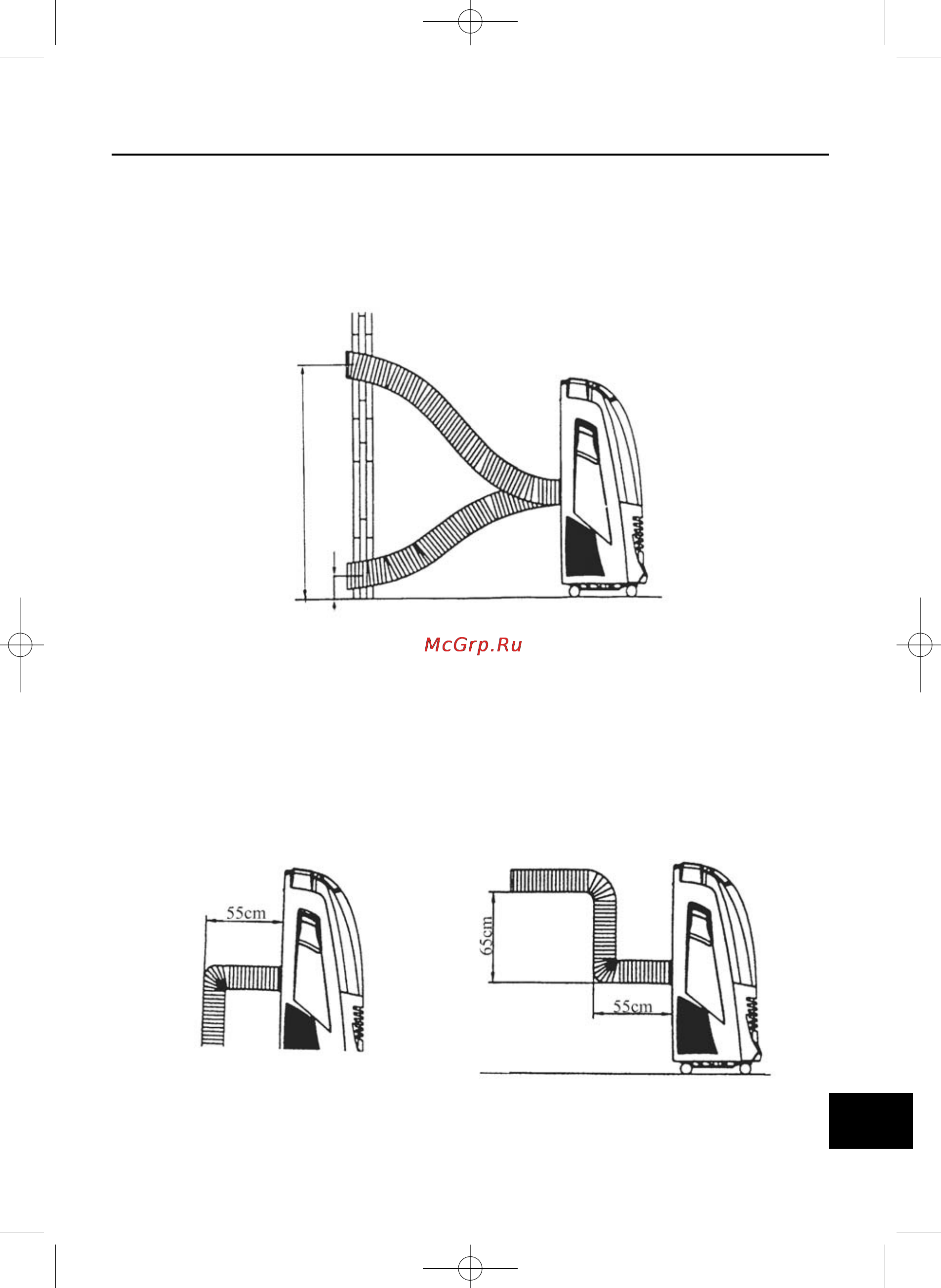

На рисунке 4.6 и 4.7 показано правильное положение воздухоотводящей трубы
при изгибе.
Рис.4.6 Рис.4.7
130 см
40 см
