Требования по размещению и установке
8

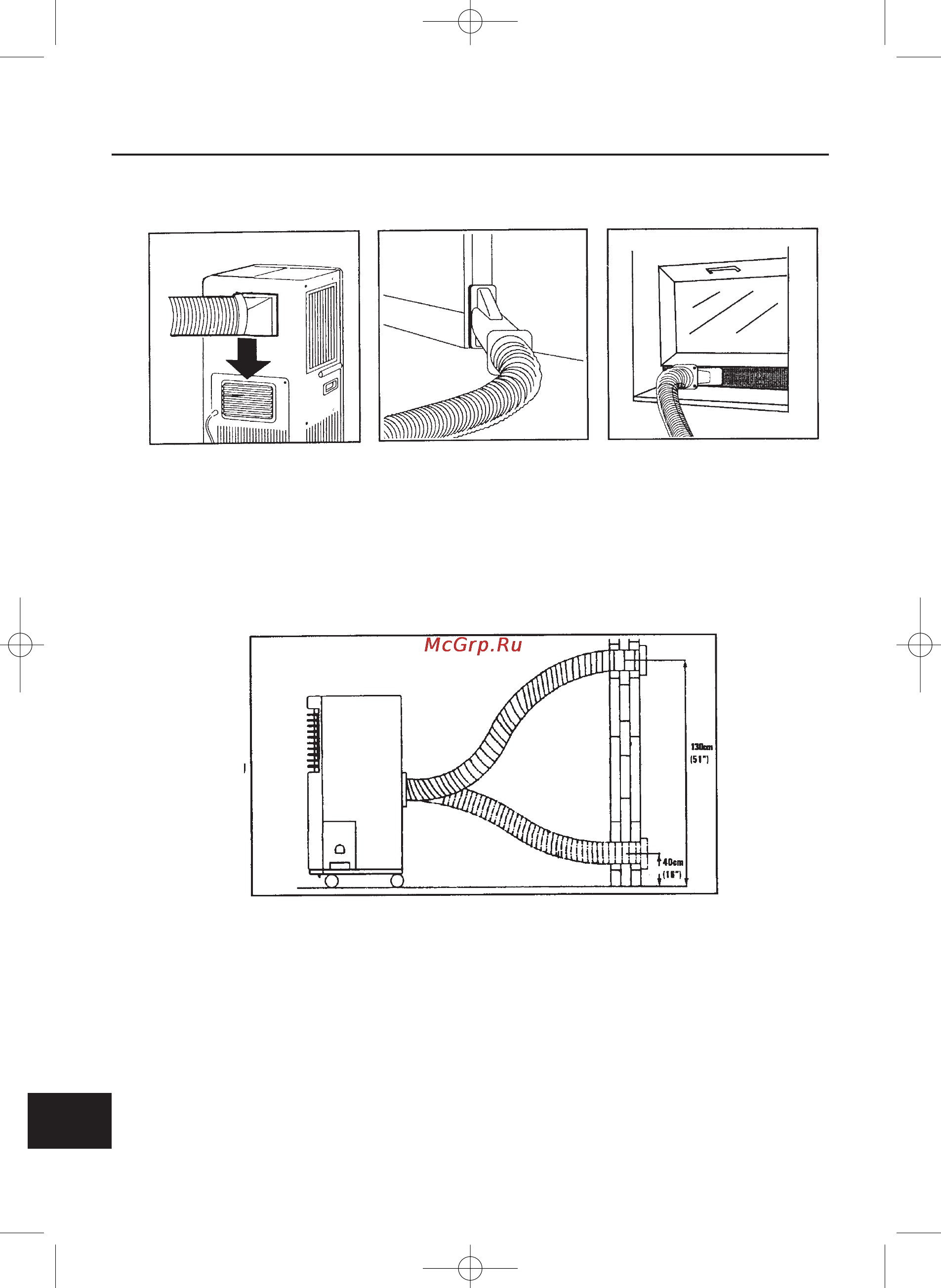

а) б) в)
Рис.4.4
• С целью уменьшения сопротивления воздуха конец отвода трубы необходимо
фиксировать таким образом, чтобы ее ось была параллельна горизонтальной плос-
кости. При этом конец отвода должен находиться на высоте от 40 до 130 см от пола.
(см. рис. 4.5)
Рис.4.5
Примечание. Максимальная длина гофрированной воздухоотводя(
щей трубы (2,4 м. Наружный диаметр трубы 130мм.
Внимание! Удлинять и наращивать воздухоотводящую трубу не
разрешается.
KY-20-2007.qxp 30.04.2008 12:13 Page 8
