SUOMI
1.1.
1.2.
1. ENNEN ASENNUSTA
Tarkasta tuote ja pakkauksen sisältö heti vastaanotettaessa.
Ilmoita mahdollisista kuljetusvaurioista heti kuljettajalle.
1.1. PAKKAUKSEN SISÄLTÖ JA SEN TARKASTAMINEN
• Kiuas
• Tulipesässä
- Asennusohje
- Arina
- Ilmanohjainlevy
- Liitäntäputki
- Säätöjalat (4 kpl)
- Saunan puoleisen oviluukun kahva ja kiinnitysruuvi
- KT-H-20 mallissa hissiluukun kahva
• Kaksiteräksistäkorkkia(toinenkiukaanpäälläolevassa
etummaisessa nuohousreiässä ja takalähdön korkki on
kiilattu paikalleen välivaipan läpi poratulla poraruuvilla).
Jos kiukaaseen on tilattu erillinen, itse asennettava vesisäiliö-
paketti VK-20, on se omassa pakkauksessaan.
1.2. HUOMIOITAVIA SEIKKOJA JA MÄÄRÄYKSIÄ
Asennuksessa ja käytössä on noudatettava tämän ohjeen ja
viranomaisten määräyksiä. Kiuasta ei saa käyttää muuhun
tarkoitukseen, kuten esim. vaatteiden kuivaukseen, rakennus-
aikaiseen rankkaan lämmitykseen jne. Laitetta ei myöskään
saa käytön aikana tai sen ollessa lämmin peittää millään
tavalla.
Tarkista myös seuraavat asiat ja niiden vaikutus kiukaan
asennuspaikan valintaan:
• Turvaetäisyydetpalavapintaisiinsekäpalamattomiin
rakenteisiin (luku 2.3 ja 2.4).
• Piippuliitännänpaikka(mahdollisenvanhanpiipun
liitännän korkeus lattiasta ja mahdollisen uuden piipun
asennusreitti). Läpiseinän kiukaassa piippu lähtee aina
päältä, jatkokaulan puoleisesta reiästä. Tarvittaessa
muuraa umpeen tai tiivistä palovillalla vanha
piippuliitännän reikä.
• Lattianmateriaali(palava,palamaton,kaakeloituja
vesieristetty).
• Tarkistajatkokaulanpuoleisenseinänaukotus,eristysja
turvaetäisyydet (kuva 1.2.).

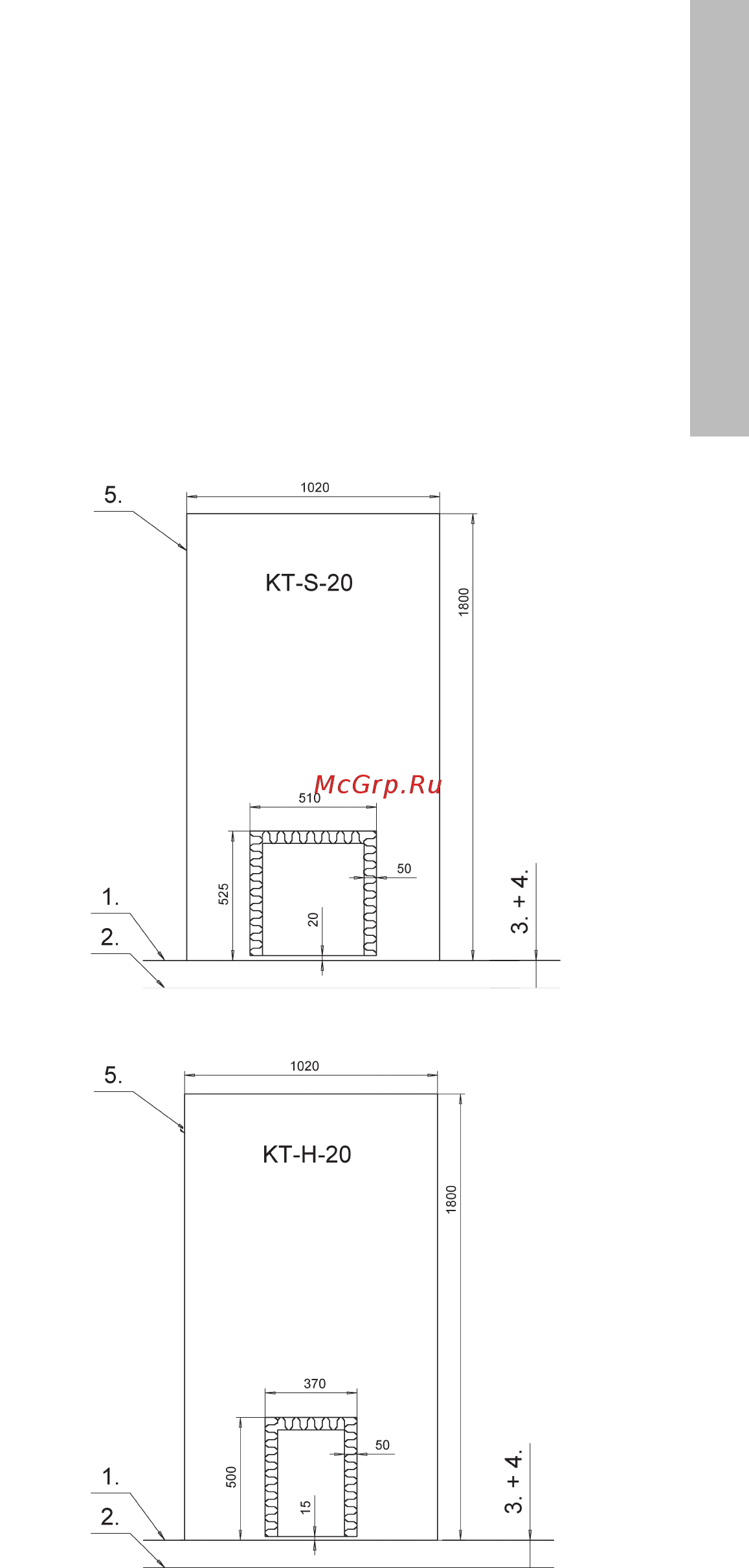

Kuva 1.2.
Läpiseinän kiukaan suojaetäisyys taakse (palamattoman alueen
minimikoko 1020 x 1800 mm) ja jatkokaulalle tehtävän aukon mitat.
1. Kiukaan rungon alareuna
2. Lattian pinta
3. Kiukaan alusta
4. Säätövara
5. Palamattoman alueen minimikoko
