SVENSKA

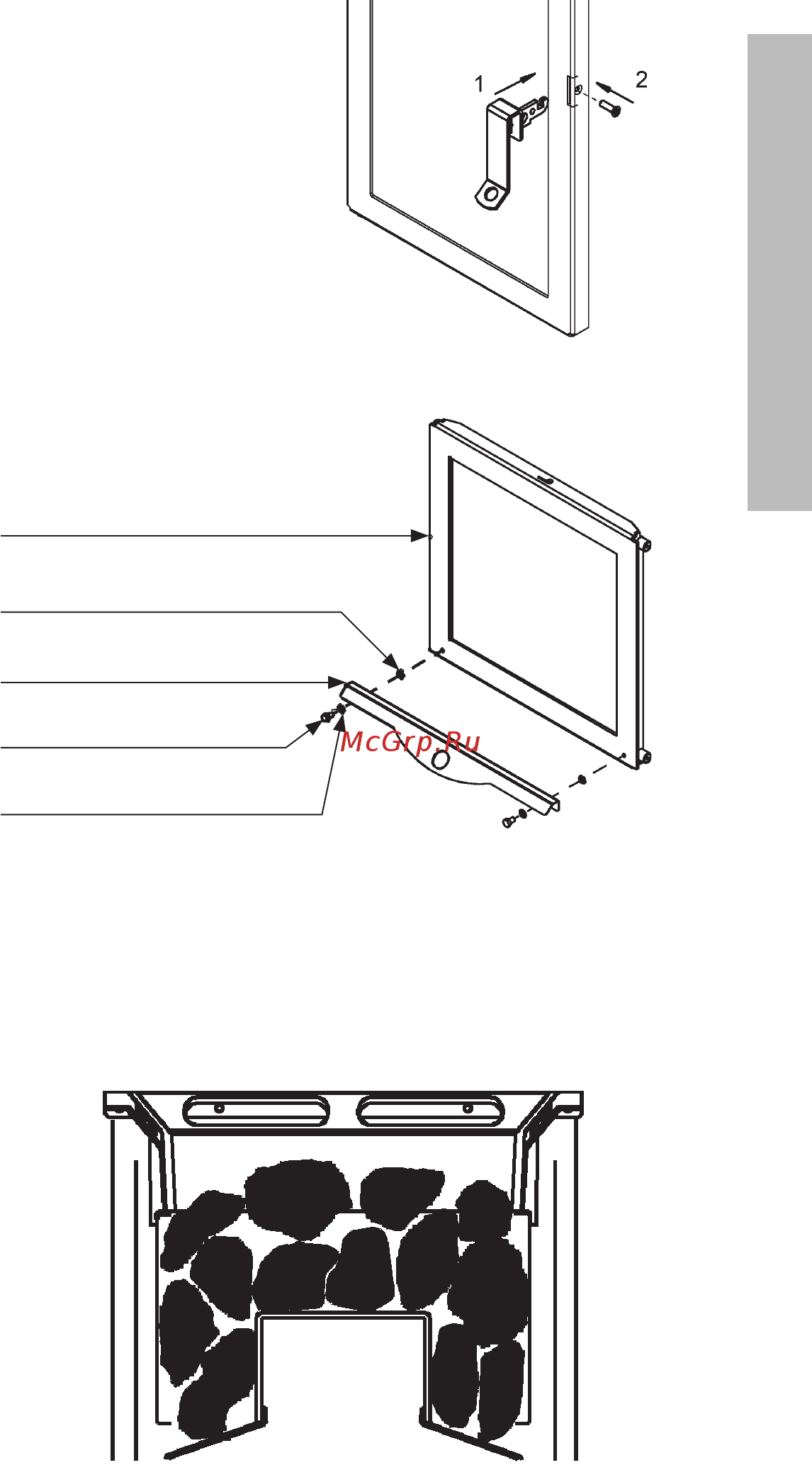

Bild 2.1.2. montering av luckans handtag
Handtag
Lucka
Bricka
Fästskruv
Bricka
Bild 2.1.1. montering av luckans handtag:
1. Handtag
2. Fästskruv
2.
2.1.
2.2.
2.1. MONTERING OCH FÖRSTA ELDNING
• Monteraluckanshandtag(bild2.1.1.)
• MonteraiKT-H-modellenhissluckanshandtagiändenav
den förlängda luckan (bild 2.1.2.)
• MonteraeventuellvattenbehållareenligtmodellensVK-20
monteringsanvisningar
• Placeraugnenutomhuspåetteldfastunderlagutanden
brasugns- eller hisslucka som skall monteras på den
förlängda luckan. Detta för att försäkra ett tillräckligt drag
utan en lång skorsten och för att luckornas glas inte sotas
ned vid den första eldningen.
- utan stenar
- behållaren i ugnar med vattenbehållare fylld med vatten
• Taborteventuellaklistermärkenochskyddsplastfrån
ugnen.
• Kontrolleraattrostenochreglerskivanförsekundärluft
(avsnitt 2.8.) är på plats.
• Monteraanslutningsröretsomföljermedugnenpåden
bakre rököppningen ovanpå ugnen.
• FÖRSTAELDNING:Avsiktenmeddenförstaeldningenär
att utomhus avlägsna brännbara skyddsämnen och att
ugnensytbeläggninghårdnar.Eldanågraomgångarved.
Eldaugnenutesålängeattdenintelängreosar.
• Flyttadensvalnadeugnentillbastunefterförstaeldningen.
• Setillattventilationenibastunfungerarvälunderdeförsta
gångerna bastun värms upp.
2.2. bASTUSTENAR OCH PLACERING AV DESSA
Använd peridotit- eller olivinstenar eller mörkare naturstenar i
storlek över 10 cm. Tvätta stenarna före användning. Stenarna
får inte läggas alltför tätt, inte heller i en hög – lägg stenarna
på plats så att det nns tillräckligt med luft mellan stenarna.
Fyll stenmagasinet upp till kanten, lägg de platta stenarna
lodrätt (bild 2.2.) Maximal stenmängd i modellerna KH-20 och
KO-20 är ca 60 kg.
Ugnens alla hörn är förberedda för reglerskruvar, med vilka
ugnen kan ställas vågrätt på ett sluttande golv samt njustera
ugnens höjd mot anslutningen i skorstenen. De justerbara be-
nen nns i påsen med tillbehör i ugnens eldstad. Skruva benen
på plats och justera enligt behov.
Vi rekommenderar inte att montera bastuugnen direkt på ka-
kelgolv, eftersom bl.a. fuktisolering och kakellim kan innehålla
värmekänsliga ämnen
2. MONTERING OCH IBRUKTAGNING
Bild 2.2. Placering av bastustenar Placera bastustenarna på plats så att
det blir tillräckligt med luft mellan stenarna. Genomskärningsbild på
bastuugnens stenmagasin.
