Kastor Saga 20 JK [31/35] Paloeristelevy etäisyys seinästä ja katosta 30mm ilmarako lattiaan 30mm
![Kastor Saga 20 JK [31/35] Paloeristelevy etäisyys seinästä ja katosta 30mm ilmarako lattiaan 30mm](/views2/1518914/page31/bg1f.png)
31 / 35
Brännbart material (om ingen skyddsplåt används är avståndet 250 mm från ugnen)
Flammable material (distance from stove 250mm if no protectors)
Сгораемый материал (при отсутствии защиты мин. расстояние от каменки – 250 мм)
3. Läpivientilieriö
Genomföringscylinder
Insulation cylinder
Цилиндрический вывод
4. Palovilla 50mm
Brandull 50mm
Fireproof mineral wool 50mm
Огнеупорная минеральная вата 50 мм
5. Sisäkaton rengas
Internal ceiling cylinder
Кольцо для потолка
6. Paloeristelevy, etäisyys seinästä ja katosta 30mm, ilmarako lattiaan 30mm
Brandisoleringsskiva, avståndet från väggen och taket 30 mm, en 30 mm luftspringa till golvet
Fireproof insulation plate, distance from ceiling 30mm, air clearance from floor 30mm
Огнеупорная изоляционная пластина, расстояние от стен и потолка – 30 мм, воздушный
зазор к полу – 30 мм.

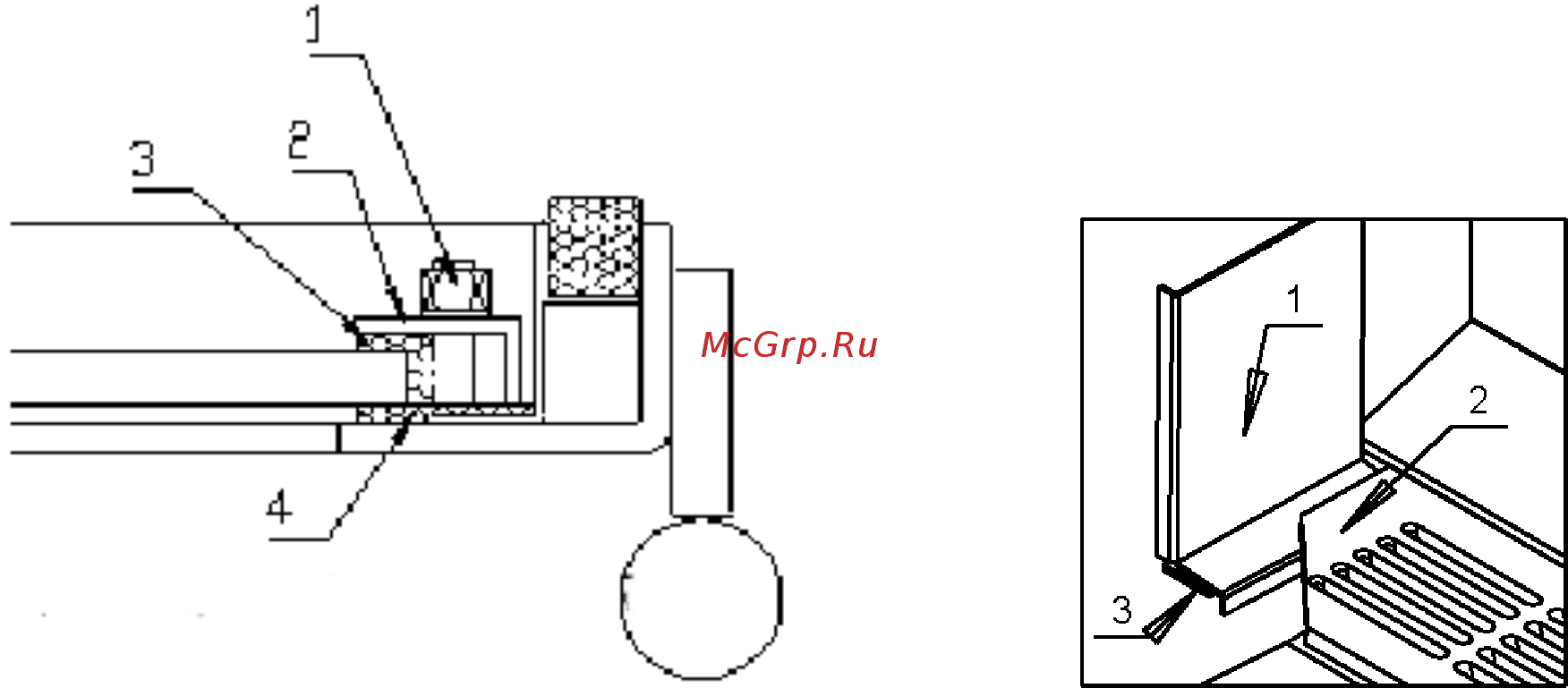

KSIL-LUUKKU KUVA 1 ILMANOHJAINLEVY KUVA 2
1 mutteri 1 ilmanohjainlevy
2 lasinkiinnike 2 arina
3 pehmike 3 arinankannatin
4 lasintiiviste
KSIL-LUCKA, BILD 1 LUFTSTYRNINGSSKIVA, BILD 2
1 mutter 1 luftstyrningsskiva
2 glasfäste 2 rost
3 tätning . 3 roststöd
4 glastätning
