Helo ROMA 2 [2/2] Схема подключения

Содержание

• Вкл выкл 1
• Внимание примечание i 1
• Инструкция по эксплуатации термостата для паровой комнаты 1
• Использование пульта управления 1
• Можно подключать напряжение только одного типа см схему на рис 2 1
• Термостаты для паровых комнат roma предназначены для использования вместе с парогенератором серий ss и st 1
• Установка 1
• Функции 1
• Gggggggggggg 2
• Power sensor 2
• Roma i roma ii 2
• X нг 2
• Датчик 2
• Схема подключения 2

Похожие устройства

• Helo MIDI (RA17) Инструкция по эксплуатации
• Emicon ED.A 262 SF.E.K Инструкция по эксплуатации
• Emicon ED.A 191 SF.E.K Инструкция по эксплуатации
• Helo ET 2 PS Инструкция по эксплуатации
• Emicon ED.A 181 SF.E.K Инструкция по эксплуатации
• Emicon ED.A 161 SF.E.K Инструкция по эксплуатации
• Emicon ED.A 131 SF.E.K Инструкция по эксплуатации
• Emicon ED.A 71 SF.E.K Инструкция по эксплуатации
• Emicon ED.A 51 SF.E.K Инструкция по эксплуатации
• Emicon ED.P 262 SF.E.K Инструкция по эксплуатации
• Emicon ED.P 191 SF.E.K Инструкция по эксплуатации
• Emicon ED.P 181 SF.E.K Инструкция по эксплуатации
• Emicon ED.P 161 SF.E.K Инструкция по эксплуатации
• Emicon ED.P 131 SF.E.K Инструкция по эксплуатации
• Emicon ED.P 71 SF.E.K Инструкция по эксплуатации
• Emicon ED.P 51 SF.E.K Инструкция по эксплуатации
• Helo ET 2 PSD Инструкция по эксплуатации
• Helo OK 33 PS 3 Инструкция по эксплуатации
• Helo OT 2 PED Инструкция по эксплуатации
• Helo OT 2 PLD Инструкция по эксплуатации

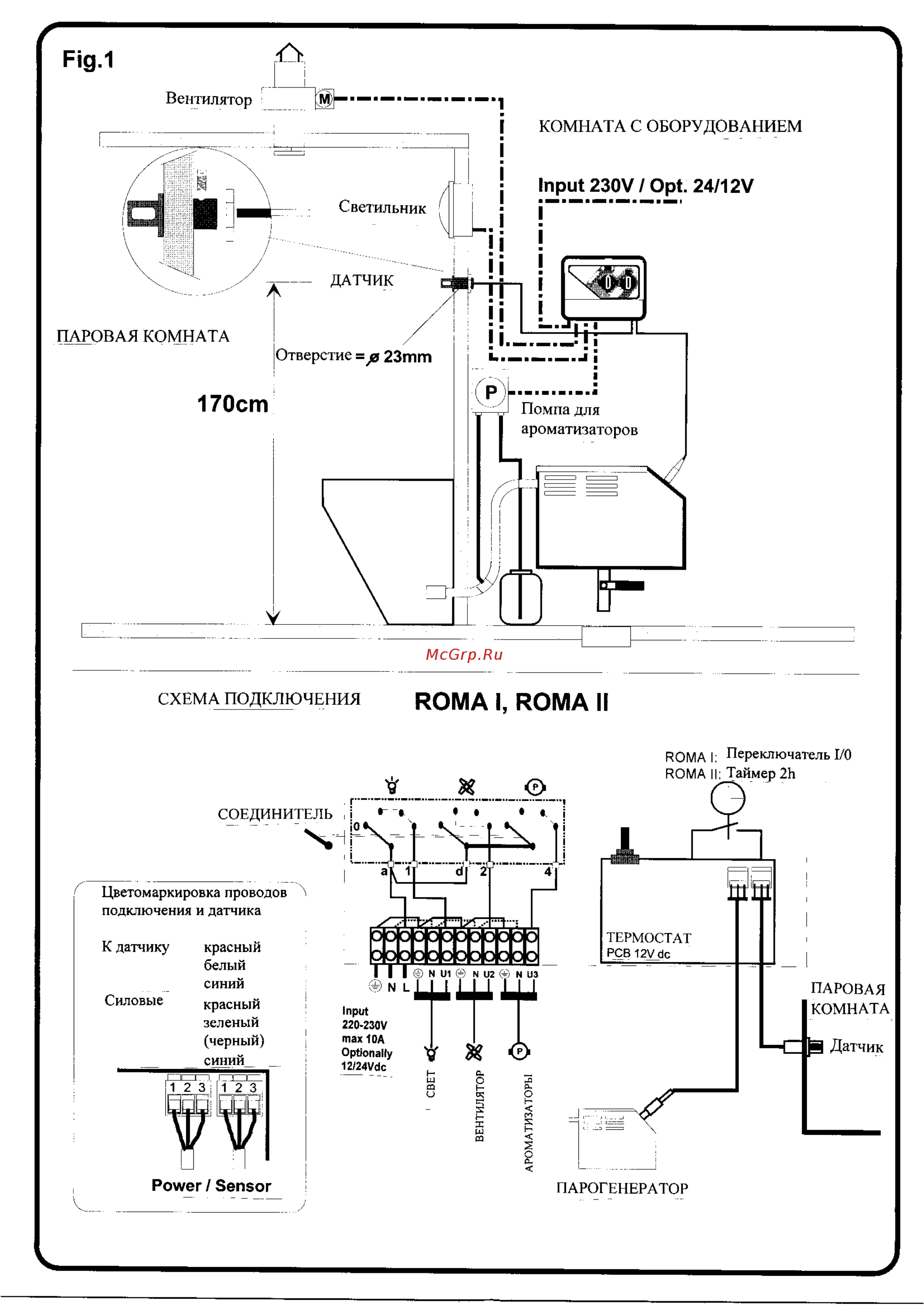

Fig 1 СХЕМА ПОДКЛЮЧЕНИЯ ROMA I ROMA II ROMAI Переключатель I O ROMA _Таймер 2h СОЕДИНИТЕЛЬ J X Нг Цветомаркировка проводов подключения и датчика К датчику Силовые красный белый синий красный зеленый черный синий ТЕРМОСТАТ gggggggggggg PCB l2V dc I I I N U1 N U2 N U3 ПАРОВАЯ КОМНАТА N Input 220 230V max 10A Optionally 12 24Vdc Датчик J Power Sensor ПАРОГЕНЕРАТОР
