2 Эксплуатация пульта управления
Кнопка
Вкл./Выкл.
Если устройство находится в ждущем режиме (дисплей выключен), при нажатии
на кнопку происходит переход в рабочий режим. Данная кнопка позволяет быстро
запустить электрокаменку. Если устройство находится в рабочем режиме,
нажатие на эту кнопку приведет к завершению всех функций и выключению
пульта управления / электрокаменки.
Кнопка ОК
Данная кнопка используется для подтверждения выполнения операций при
изменений параметров и/или при переходе к следующему параметру, в
зависимости от изменяемой величины (температура, время нагрева, время
задержки перед включением).
Кнопка плюс
Кнопка используется для увеличения значения параметра. При удержании кнопки
в нажатом положении, выбор значения осуществляется быстрее.
Кнопка минус
Кнопка используется для уменьшения значения параметра. При удержании
кнопки в нажатом положении, выбор значения осуществляется быстрее.
Кнопка
вентилятора
При нажатии на кнопку включается реле на печатной плате. Для подключения к
электрокаменке вентилятора используются клеммы N с символом вентилятора;
напряжение ~230 В и максимальная мощность 100 Вт. Светодиод,
расположенный выше кнопки вентилятора, будет светиться, если включено
управление вентилятором.
Кнопка
освещения
При нажатии на кнопку включается реле на печатной плате. Для подключения к
электрокаменке цепей освещения используются клеммы N с символом лампочки;
напряжение ~230 В и максимальная мощность 100 Вт. ПРИМЕЧАНИЕ: активная
нагрузка не подходит для электрического трансформатора (импульсный
источник электропитания). Светодиод, расположенный выше кнопки
освещения, будет светиться, если включено управление освещением.
Кнопка эко-
функции
При нажатии на кнопку включается выбранная эко-функция. Включение и выбор
функции производится при выключенном пульте управления.
.
Инструкция по монтажу и руководство пользователя Smart
4
helo
OK

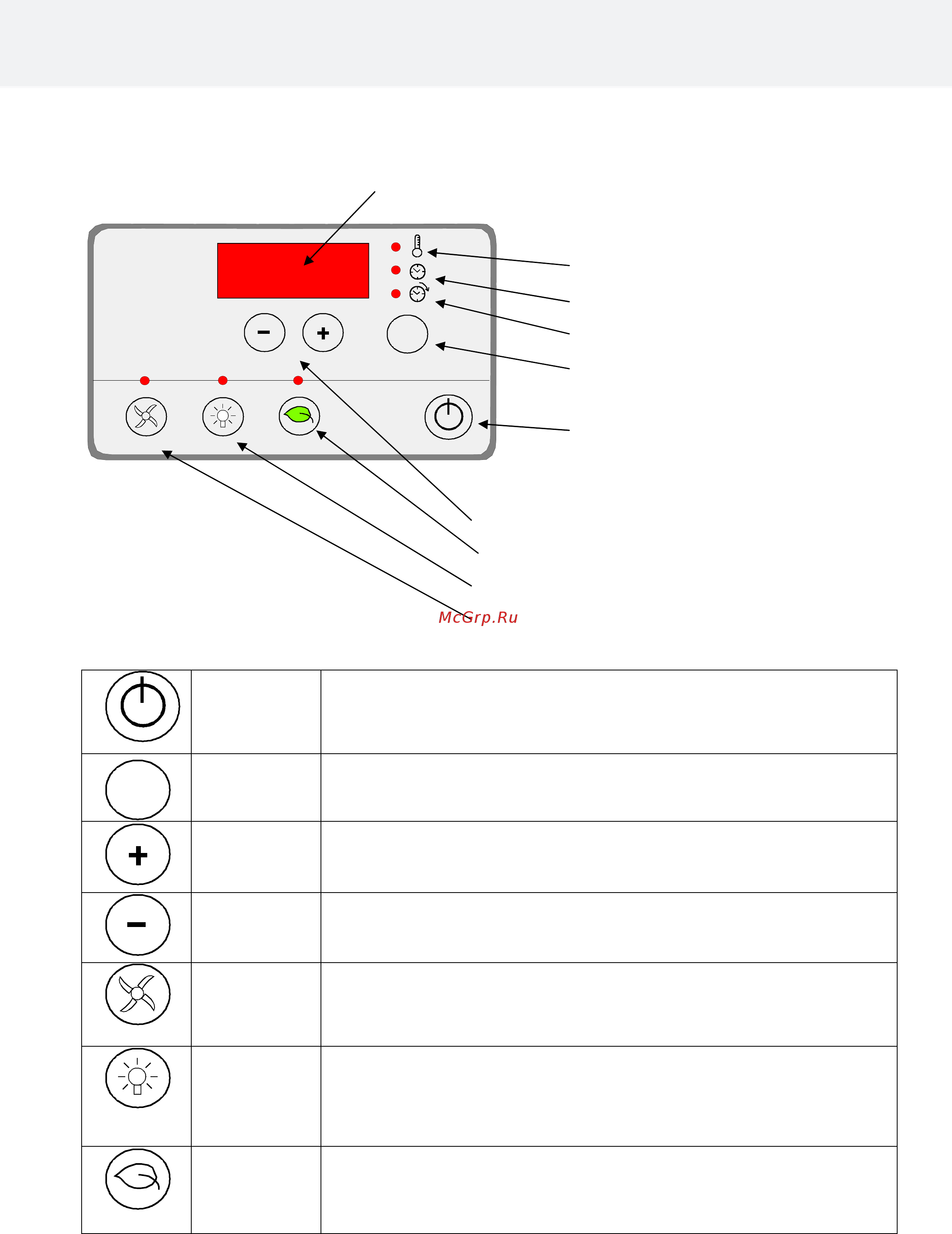

Дисплей для отображения
температуры и времени.
Индикаторная лампа температуры.
Индикаторная лампа времени
нагрева.
Индикаторная лампа времени
задержки перед включением
электрокаменки.
Сохранение установленных
значений.
Включение и выключение пульта
управления
Изменение значений температуры и времени.
Индикаторная лампа и кнопка включения эко-функции.
Индикаторная лампа и кнопка управления освещением.
Ин
д
икато
р
ная лампа и кнопка
у
п
р
авления вентилято
р
ом.
OK
