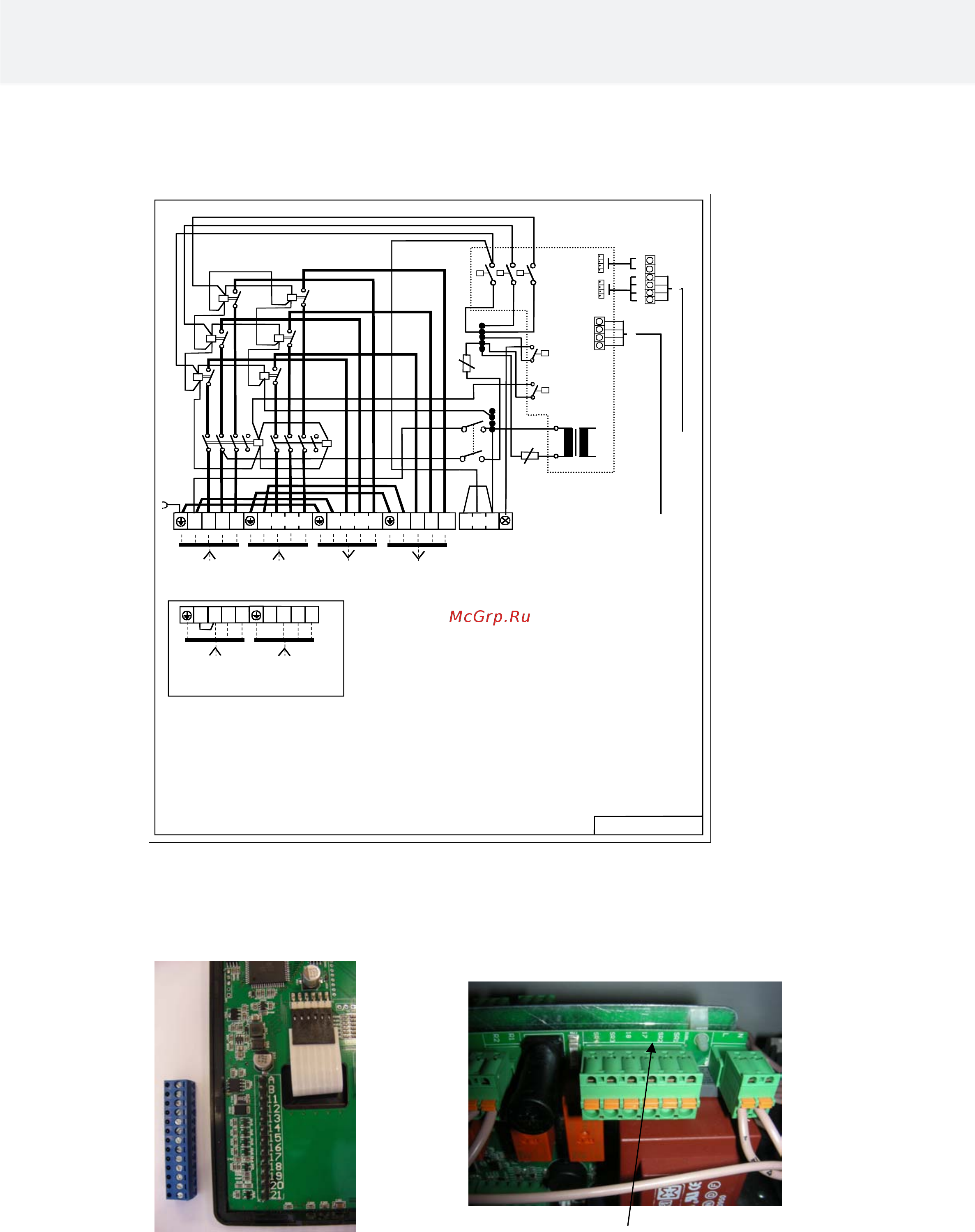

2. Схема подключения
1.
Syöttö / Nätet / Stromnetz / Power input. / Puissance absorbée / Vermogensingang /
Entrada de alimentación /
2. Kiuas / Bastuugn / Sauna heater / Saunaofen / Calentador de sauna / Chauffe-sauna /
Elektryczny piec /
3.
Ohjauskeskus / Styrpanel / Steuergerät / Control panel. / Panneau de commande /
Bedieningspaneel / Panel de control / / min.LiYY 4x0.25mm
2
4. Termostaatti / Sensor / Fühler / Sensor / Capteur / Sensor / Czujnik /
5. Ovikytkin / Dörrströmbrytare / Door switch / Türschalter / Interrupteur de porte /
Interruptor de puerta /
Входное напряжение / Wejście zasilania.
Пульт управления / Panel sterujący
Датчик
ЭЛЕКТРОКАМЕНКА
354 SYWE 19 D
1a.
1b.
2a.
2b.
F2
10 A
N L1 L2 L3 N U1 V1 W1
N L1 L2 L3
N U2 V2 W 2
N
L
R9 R7 R5
Securityrelay
R8 R6 R3
OLEA 97
Lamp
SR3
SR4
R1
R2
SR1
SR2
17
18
3.
4.N 55 N
400V - 415V 3N~
F1
1 AT
Si
Va
Pu
Ke
Ru
Va
Vi
Ke
5.
N L1 L2 L3
1a.
230V 3~
Max 21 kW
A
B
1
1
1
2
5
1
5
2
Mu
Ru
N L1 L2 L3
1b.
A
B
1
1
1
2
Дверной выключатель / Rozłącznik na drzwiach
2.1 Подключение кабелей управления и печатной платы
ПРИМЕЧАНИЕ. Кабель между кожухом контактора WE-14 и центром управления должен быть экранированным,
например LiYY 4 x 0,25 мм². Максимальная длина кабеля составляет 50 метров.
Подключение клеммных контактов Выводы датчика SR1 и SR2, а также
A, B, 11 и 12 панели управления T2 17 и 18 печатной платы
Руководство по установке и эксплуатации Helo T2
3
