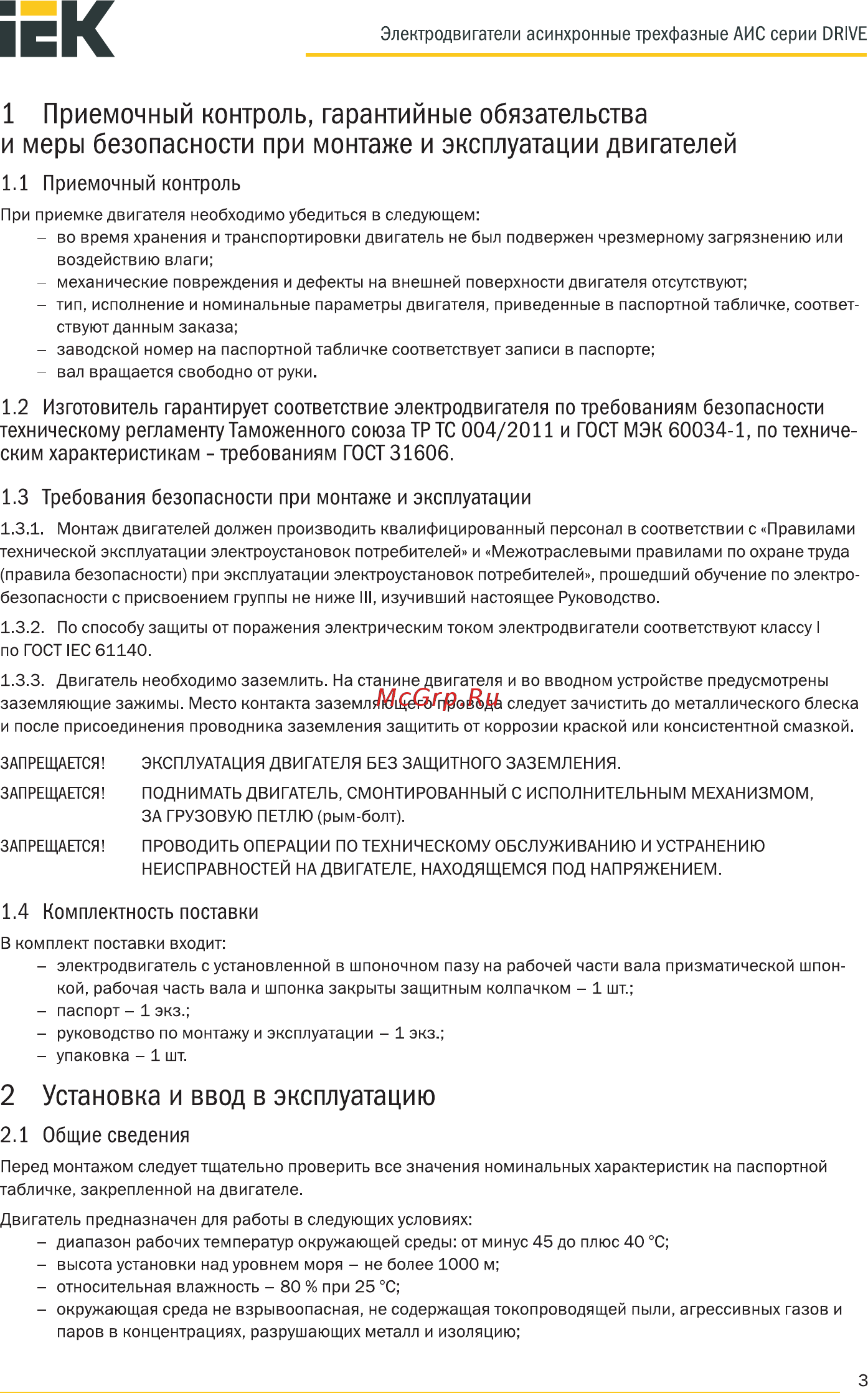

ЕК Электродвигатели асинхронные трехфазные АИС серии DRIVE 1 Приемочный контроль гарантийные обязательства и меры безопасности при монтаже и эксплуатации двигателей 1 1 Приемочный контроль При приемке двигателя необходимо убедиться в следующем во время хранения и транспортировки двигатель не был подвержен чрезмерному загрязнению или воздействию влаги механические повреждения и дефекты на внешней поверхности двигателя отсутствуют тип исполнение и номинальные параметры двигателя приведенные в паспортной табличке соответ ствуют данным заказа заводской номер на паспортной табличке соответствует записи в паспорте вал вращается свободно от руки 1 2 Изготовитель гарантирует соответствие электродвигателя по требованиям безопасности техническому регламенту Таможенного союза ТР ТС 004 2011 и ГОСТМЭК 60034 1 по техниче ским характеристикам требованиям ГОСТ 31606 1 3 Требования безопасности при монтаже и эксплуатации 1 3 1 Монтаж двигателей должен производить квалифицированный персонал в соответствии с Правилами технической эксплуатации электроустановок потребителей и Межотраслевыми правилами по охране труда правила безопасности при эксплуатации электроустановок потребителей прошедший обучение по электро безопасности с присвоением группы не ниже III изучивший настоящее Руководство 1 3 2 По способу защиты от поражения электрическим током электродвигатели соответствуют классу I по ГОСТ 1ЕС 61140 1 3 3 Двигатель необходимо заземлить На станине двигателя и во вводном устройстве предусмотрены заземляющие зажимы Место контакта заземляющего провода следует зачистить до металлического блеска и после присоединения проводника заземления защитить от коррозии краской или консистентной смазкой ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ДВИГАТЕЛЯ БЕЗ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ ЗАПРЕЩАЕТСЯ ПОДНИМАТЬ ДВИГАТЕЛЬ СМОНТИРОВАННЫЙ С ИСПОЛНИТЕЛЬНЫМ МЕХАНИЗМОМ ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ ОПЕРАЦИИ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ И УСТРАНЕНИЮ ЗА ГРУЗОВУЮ ПЕТЛЮ рым болт НЕИСПРАВНОСТЕЙ НА ДВИГАТЕЛЕ НАХОДЯЩЕМСЯ ПОД НАПРЯЖЕНИЕМ 1 4 Комплектность поставки В комплект поставки входит электродвигатель с установлен ной в шпоночном пазу на рабочей части вала призматической шпон кой рабочая часть вала и шпонка закрыты защитным колпачком 1 шт паспорт 1 экз руководство по монтажу и эксплуатации 1 экз упаковка 1 шт 2 Установка и ввод в эксплуатацию 2 1 Общие сведения Перед монтажом следует тщательно проверить все значения номинальных характеристик на паспортной табличке закрепленной на двигателе Двигатель предназначен для работы в следующих условиях диапазон рабочих температур окружающей среды от минус 45 до плюс 40 С высота установки над уровнем моря не более 1000 м относительная влажность 80 при 25 С окружающая среда не взрывоопасная не содержащая токопроводящей пыли агрессивных газов и паров в концентрациях разрушающих металл и изоляцию 3
