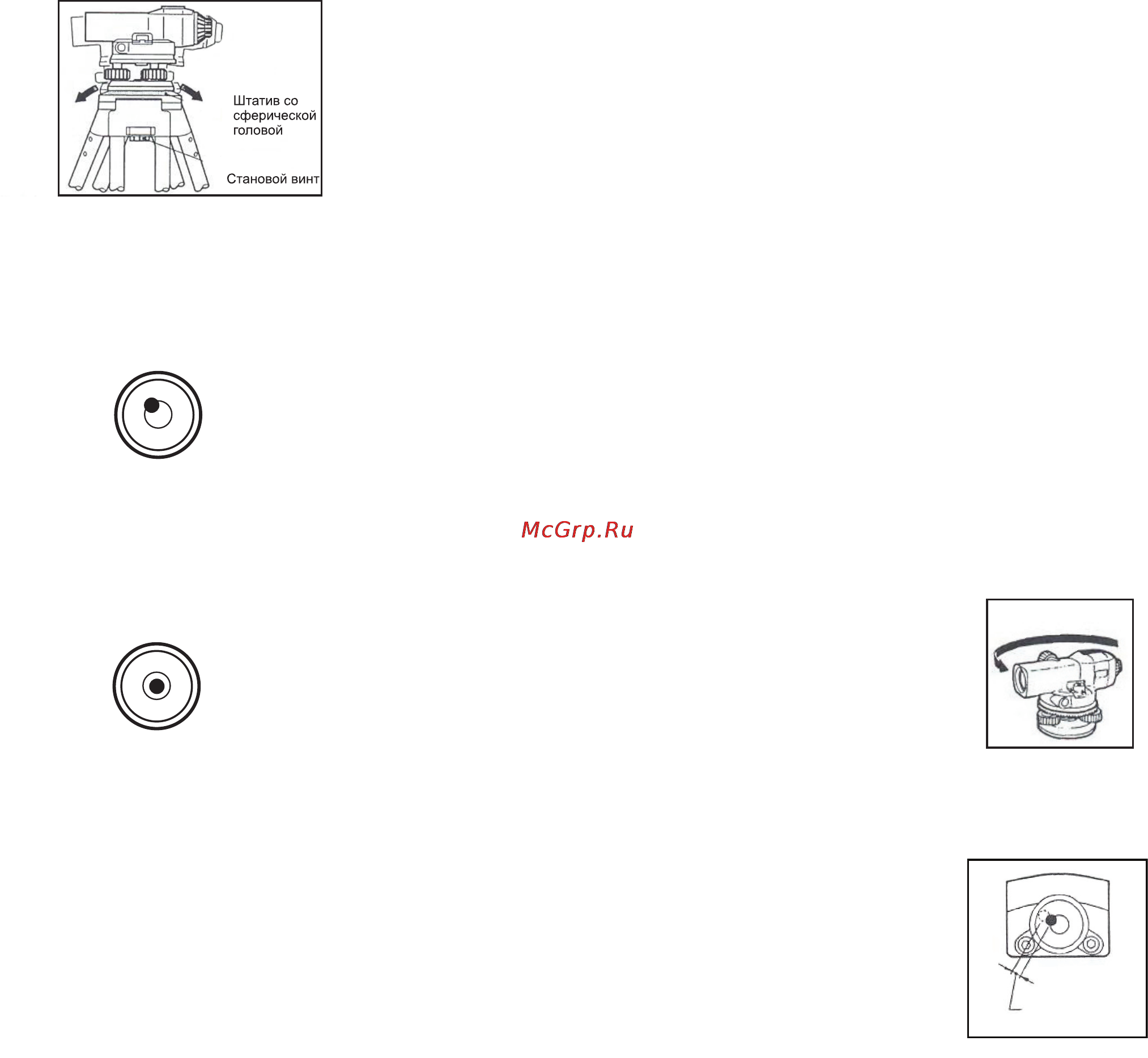

5. Придерживая прибор на штативе, закрутите становый винт.
6. При использовании штатива со сферической головкой немного
ослабьте становой винт, и удерживая прибор за подставку (6)
двумя руками перемещайте его по головке, пока пузырек не будет
находится приблизительно в центре круглого уровня (3).
7. Зажмите становой винт.
8. При помощи подъемных винтов (5) добейтесь точного
расположения пузырька в центре круглого уровня.
Фокусирование и выполнение наблюдений
1. Наведитесь на яркий однородный фон.
2. Поверните кольцо окуляра (12) по часовой стрелке до упора,
после чего, глядя в окуляр зрительной трубы, сфокусируйте
изображение сетки нитей, понемногу вращая кольцо окуляра
против часовой стрелки. Остановите вращение тогда, когда
изображение сетки нитей начнет становиться нерезким. Частого
повторения этой процедуры не требуется, поскольку глаз
фокусируется на бесконечность.
3. Наведите прибор на рейку с помощью визира (2), после чего
вращением винта точной наводки (8) поместите рейку в центр поля
зрения. Вращением кремальеры (7) установите параллакс* между
изображением рейки и сетки нитей.
*Устранение параллакса
Параллакс отсутствует в том случае, когда изображение друг
относительно друга при изменении положения глааз относительно
окуляра. При наличии параллакса могут возникнуть большие
ошибки измерений, поэтому устраните его с помощью кремальеры
(7).
Круглый уровень
1. Используя подъемные винты (5) приведите пузырек в центр
круглого уровня (3).
2. Поверните прибор на 180º (или 200 гон).
Пузырек не должен сместиться из центра. Если же он сместился,
выполните следующие действия.
3. Устраните половину смещения пузырька с помощью подъемных
винтов (5).
1/2
Подъемными винтами
4
