5
4. Устраните оставшуюся половину смещения вращением
юстировочных винтов (4) уровня с помощью шестигранного ключа
(15).
5. Повторяйте описанные выше действия до полного устранения
смещения пузырька при повороте прибора.
Сетка нитей

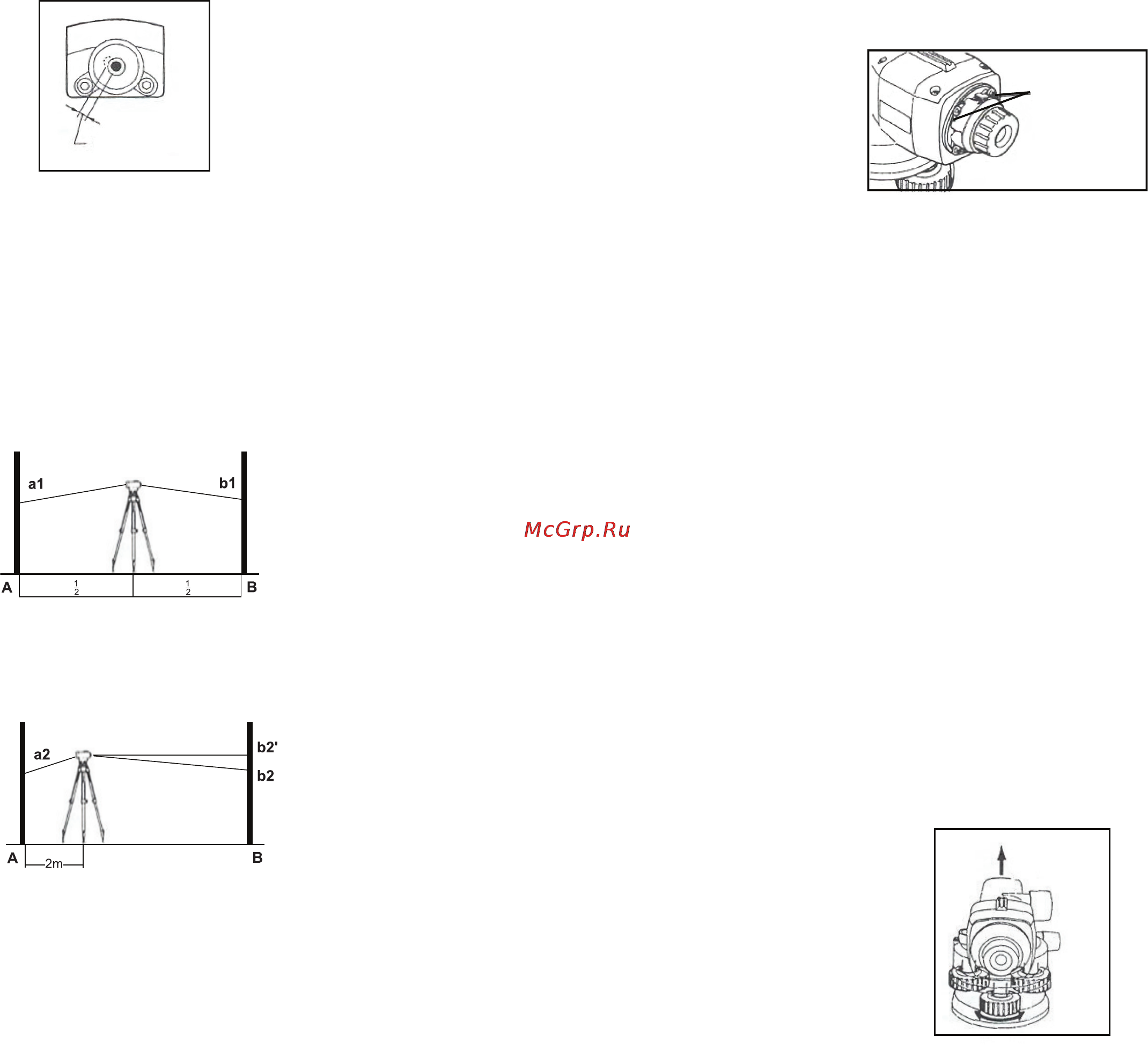

1. Установите прибор посередине между точками А и В. Возьмите
отсчеты “а1” и “b1”.
2. Установите прибор на расстоянии 2 м от точки А. Возьмите
отсчеты “а2” и “b2”
Оставьте зрительную трубу направленной на переднюю рейку.
Вычислите
b2,=а2 – (а1- b1)
Если b2,=b2, юстировка не требуется
1/2
Юстировочными
винтами
Если разность между b2 и b2 значительна, выполните юстировку в
следующем порядке:
Снимите защитный кожух юстировочных винтов сетки нитей (11).
4. Если разность между b2, и b2 положительна (отрицательна),
горизонтальная нить должна быть поднята (опущена). Чтобы
поднять горизонтальную нить, сначала несколько ослабьте
нижний юстировочный винт, а затем аккуратно затяните верхний
юстировочный винт на ту же величину. Определите новое
значение разности b2, - b2 и , в случае необходимости, повторите
юстировку.
Примечание: Чтобы опустить горизонтальную нить, ослабьте
верхний юстировочный винт, а затем затяните нижний
юстировочный винт на ту же величину.
Автоматический компенсатор
1. Приведите пузырек в центр круглого уровня.
2. Наведитесь на четкую цель, после чего поверните подъемный
винт на 1/8 оборота вправо или влево и проконтролируйте
смещение горизонтальной нити сетки нитей нивелира
относительно цели. Нить должна дернуться и вернуться на
прежнее место.
Юстировочные
винты
4
Линия
визирования
