Таким образом, точка В на 0,511 м выше точки А. (значение
превышения будет отрицательным, если точка В ниже точки А).
Если расстояние между точками А и В велико или если
разность высот значительна.
5. Разбейте расстояние на несколько секций и определите
превышение для каждой секции.
6. Превышение между точками А и В вычисляется как сумма
превышений по всем секциям.
Общая формула следующая:
Высота определяемой точки =
Высота известной точки +
Сумма отсчетов по задней рейке-
Сумма отсчетов по передней рейке.
Примечание: Данный простейший метод не позволяет выявить
ошибки нивелирования. Надежнее выполнять измерения от
точки А до точки В и обратно до точки А. В этом случае можно
вычислить ошибку замыкания.
Измерение горизонтального угла
Оцифровка горизонтального круга произведена по часовой стрелке
через каждые 10º ( 360º) или 10 гон (400 гон).
Используйте нитяной отвес для точной установки инструмента над
точкой.
Рекомендуется проверять поведение компенсатора прибора
каждый раз перед началом работы.
Аналогичная поверка может быть выполнена следующим образом:
Приведите пузырек в центр круглого уровня.
При наблюдении четкой цели слегка стукните по ножкам штатива
или по корпусу прибора. Горизонтальная нить должна слегка
дернуться и вернуться на прежнее место, указывая тем самым на
нормальную работу компенсатора.

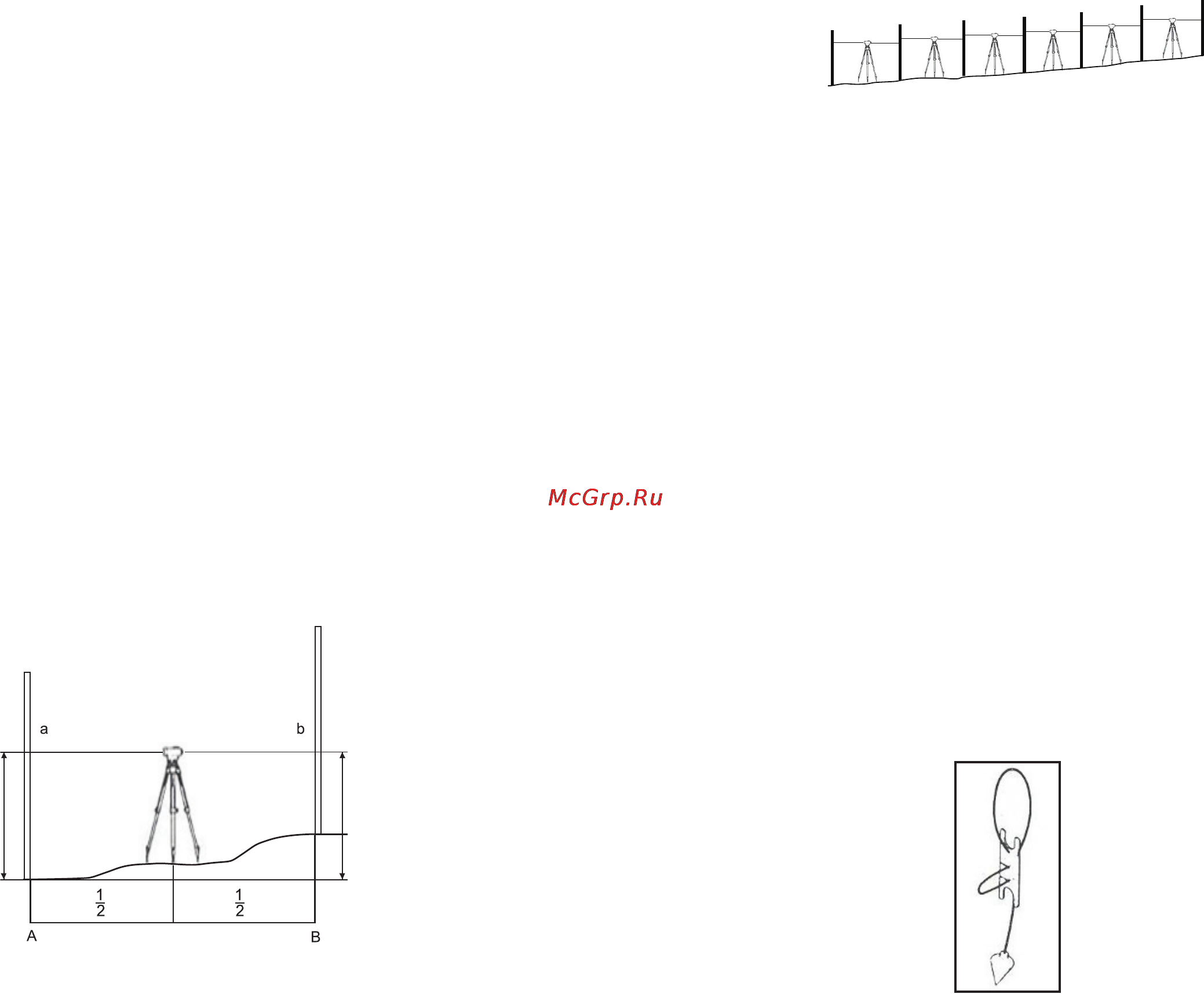

Определение превышений
1. Установите прибор приблизительно посередине между точками
А и В.
Примечание: Для контроля расстояний можно использовать
дальномерные нити сетки нитей. Для более точных измерений
установите прибор как можно ближе к середине расстояния между
рейками, чтобы избежать ошибок, вызванных несовпадением
визирных осей.
2. Установите рейку на точке А. Возьмите отсчет “а” (задняя
рейка) по рейке на точке А.
3. Наведитесь на рейку, установленную на точке В и возьмите
отсчет “b” (передняя рейка).
4. Разность отсчетов “а-b” является превышением “h” точки В
относительно точки А.
Пример
h=a-b
= 1,735 м
= 1,224 м
= 0,511 м
6
