15

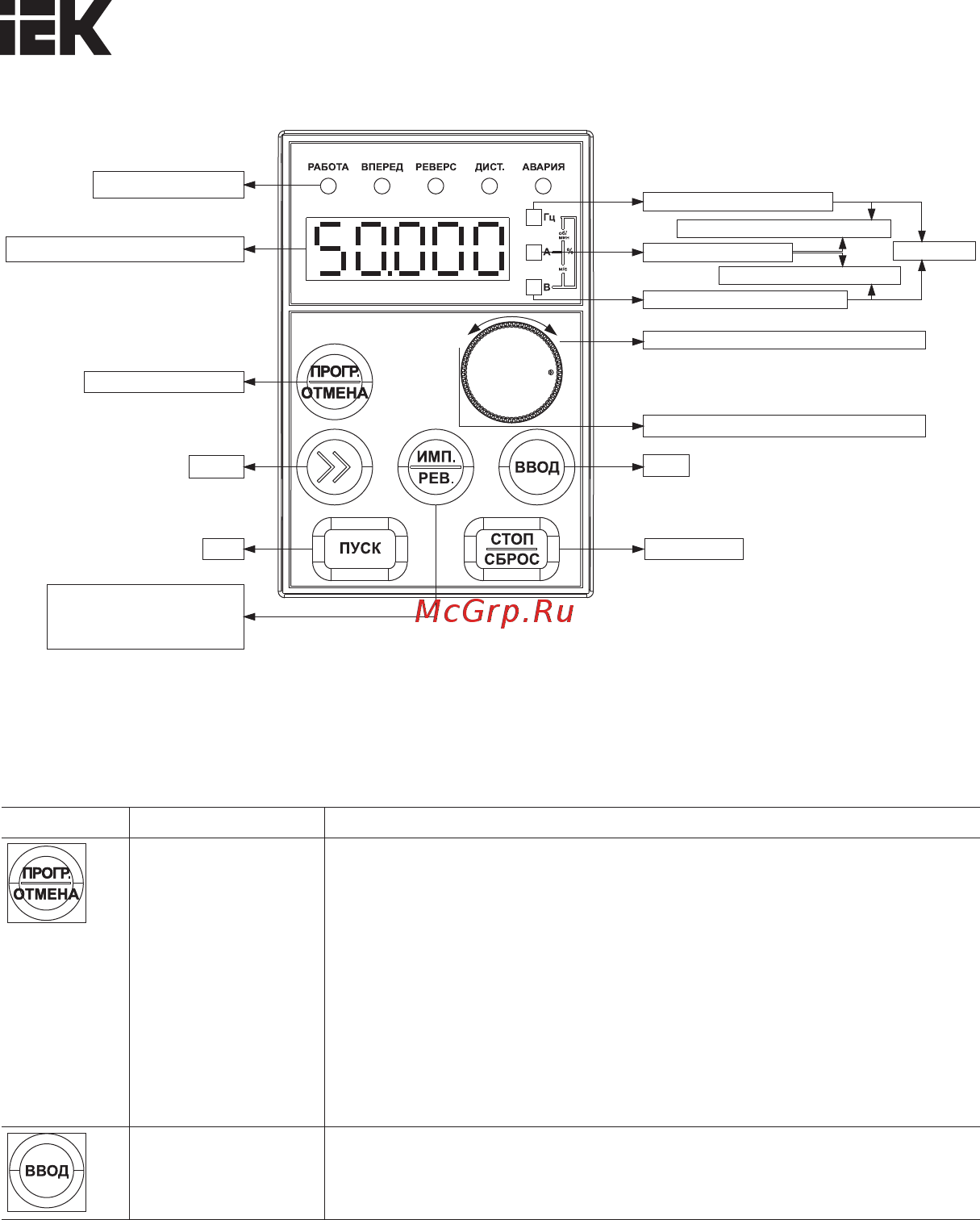

3.1.2 Обозначение кнопочной панели
Индикатор работы
Четы рёхс егментный дисплей
Программирование
Сдвиг
Ход
Толч ок/
Кнопка изменения
направления вращения
+-
Измерение час тоты , Гц
Скорость вращения об/мин
Измерение тока А
Измерение напряжения В
Линейная скорость м/с
Проценты
Увеличение цифрового шифратора
Уменьшение цифрового шифратора
Ввод
Старт/сброс
На панели преобразователя расположены 8 клавиш.
Функция каждой из клавиш указана в таблице 3.1.
Таблица 3.1 Меню кнопочной панели
Кнопка Название Функция
ПРОГР./ОТМЕНА Войти или выйти из режима программирования. В режиме контроля
нажмите клавишу ПРОГР./ОТМЕНА, чтобы переключиться в режим про-
граммирования. Сначала войдите в группу функций, нажмите клавишу
ВВОД, чтобы ввести код функции, а затем функциональные параметры.
При нажатии ПРОГР./ОТМЕНА будет осуществлен выход из функцио-
нальных параметров к кодам функций, затем к группе функций, дальше
в меню контроля состояния. Выход осуществляется шаг за шагом,
как описано; в случае отказа преобразователя можно переключиться
в режим отображения отказов или в меню группы функций. Для того
чтобы подать сигнал тревоги, переключитесь в аварийное состояние и
в меню группы функций.
ВВОД Вход в подменю или сохранение параметров в процессе настройки
параметров.
