Supra SWD-605 [11/32] Подсоединения

Подсоединение камеры заднего вида

1. Присоедините Видеовыход камеры к «Видео входу для подключения камеры заднего вида» аппарата (18).

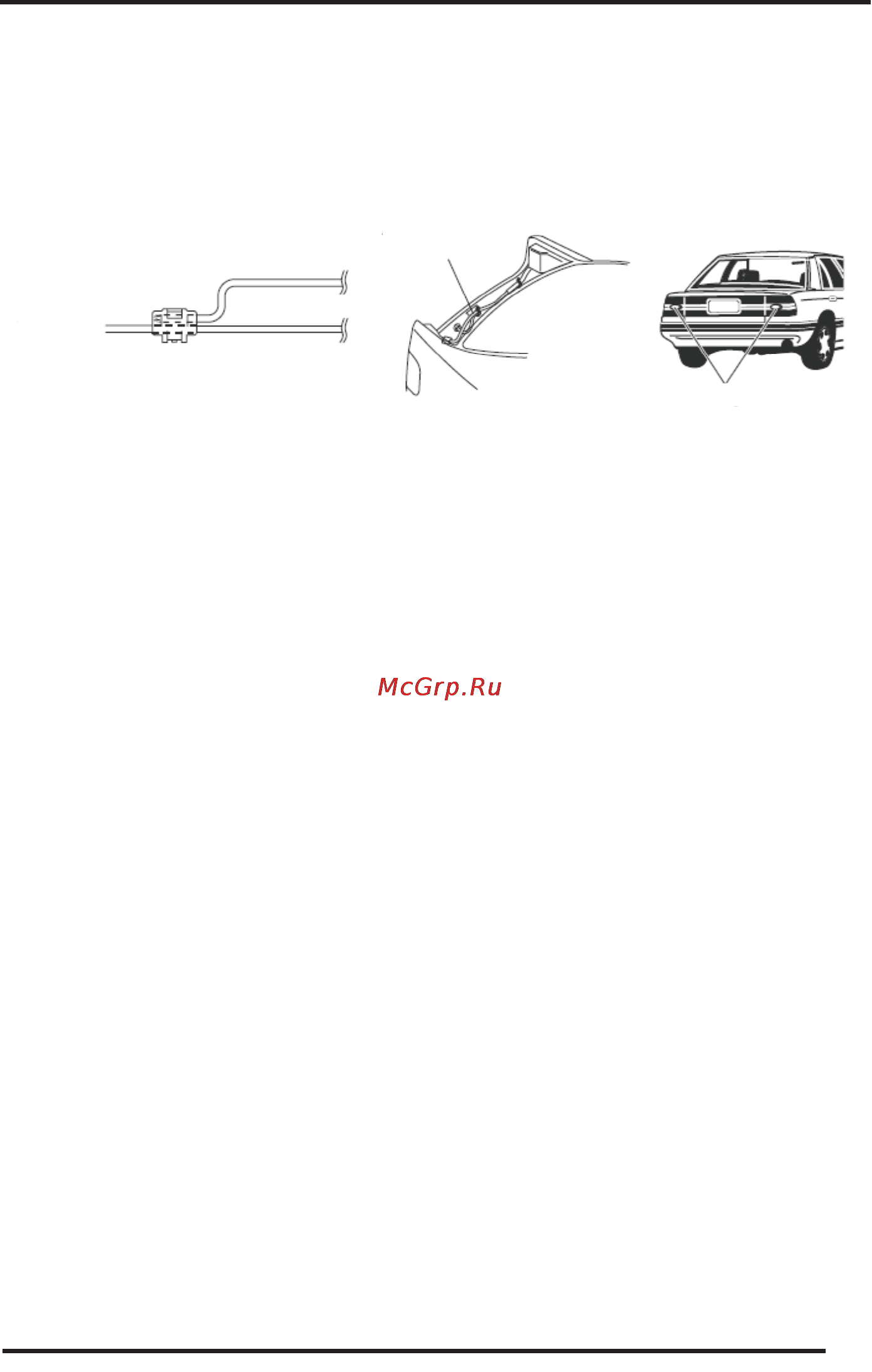

2. Провод аппарата «включения просмотра изображения с камеры заднего вида» (Коричневый (16)) –

подключите к проводу включения фонарей заднего хода автомобиля. Смотри рисунок:

ПОДСОЕДИНЕНИЯ

После выполнения такого подсоединений, когда

проигрыватель включен, при включении заднего

хода будет происходить автоматическое переклю-

чение на демонстрацию изображение с камеры

заднего вида.

Подсоединение к кнопкам управления аудио/

видео системой на руле автомобиля

Аппарат можно присоединить к проводке автомо-

биля с ДВУПРОВОДНОЙ или ТРЁХПРОВОДНОЙ систе-

мой кнопок на руле.

– В первом случае при монтаже аппарата Провод

А (оранжевый/черный) должен быть подклю-

чен к одному из проводов идущих к кнопкам

руля. Второй провод от кнопок руля должен

быть присоединён к черному проводу (корпус

для кнопок руля).

– Во втором случае при монтаже аппарата оба

провода (Провод А (оранжевый/черный) и Про-

вод В (коричневый/черный)) должны быть под-

ключены к различным проводам, идущим от

кнопок на руле.

Третий (общий) провод от кнопок руля должен быть

присоединён к черному проводу (корпус для кно-

пок руля).

Кнопки на руле, таким образом, оказываются при-

соединёнными «между корпусом и одним из двух

(Провод А и Провод В) проводов аппарата».

К фонарю

заднего хода

К проводу включения про-

смотра изображения с камеры

заднего вида (+) (Коричневый)

К выключателю фона-

рей заднего хода

Жгут проводов

заднего фонаря

Фонари заднего хода
