13
5.3 Управление кондиционерами моделей FGR 20/B$G… FGR 45/B$G
производится при помощи проводного пульта управления (рис. 5.8)

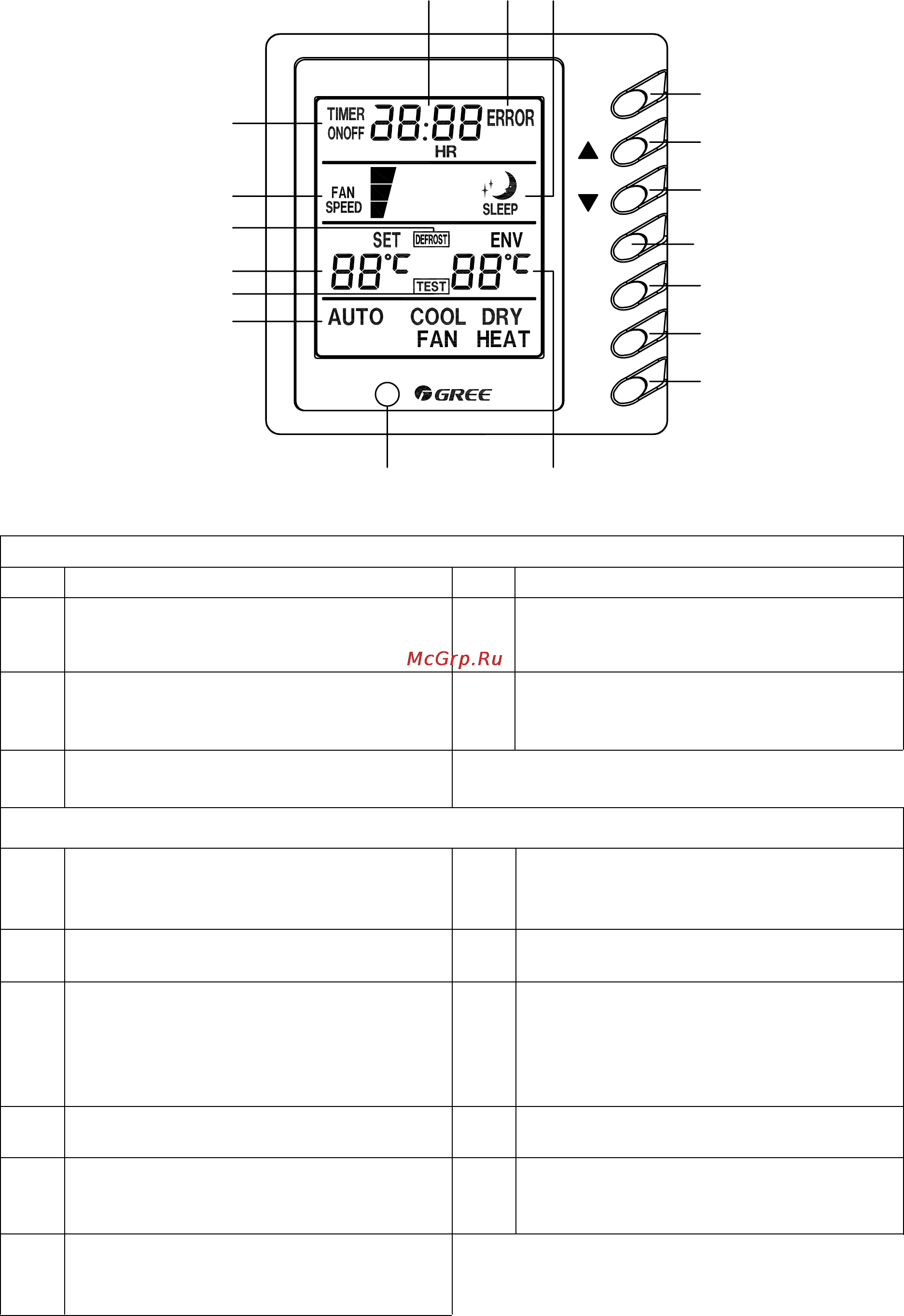

Рис. 5.8 – Проводной пульт управления
Кнопки пульта
1 Кнопка режима работы (MODE) 4 Кнопка режима Sleep (Сон)
2 Кнопка увеличения значений:
заданной температуры/времени 5 Кнопка функции TIMER
таймера
3 Кнопка уменьшения значений:
заданной температуры/времени 6 Кнопка ВКЛ/ВЫКЛ (ON/OFF)
таймера
18 Функция для кнопки в данном конди&
ционере отсутствует
Индикация пульта
7 Индикация температуры внутри 13 Индикация скорости вращения
помещения вентилятора (в данных моделях
не регулируется)
8 Приемник сигнала и инфракрасного 14 Индикация режима таймера
пульта (опция) (Timer ON, Timer OFF)
9 Индикация режимов работы 15 Индикация текущего времени/
(AUTO — автоматический, установленного времени таймера
COOL — охлаждение,
DRY — осушение,
FAN — вентиляция, HEAT — нагрев)
10 Индикация функции тестирования 16 Индикация кода ошибки в работе
см. таблицу …
11 Индикация заданной температуры.
(диапазон заданной температуры 17 Индикация режима СОН (Sleep)
16&30
0
С)
12 Индикации функции разморозки
наружного блока при работе
в режиме нагрева. (Defrost).
FG_16
MODE
ON/OFF
TIMER
SLEEP
1
2
3
4
5
6
17
16
13
11
10
9
7
12
8
15
14
18
