Gree CHANNEL FGR16/C-G [20/32] Рисунок 8 прокладка кабеля пульта управления

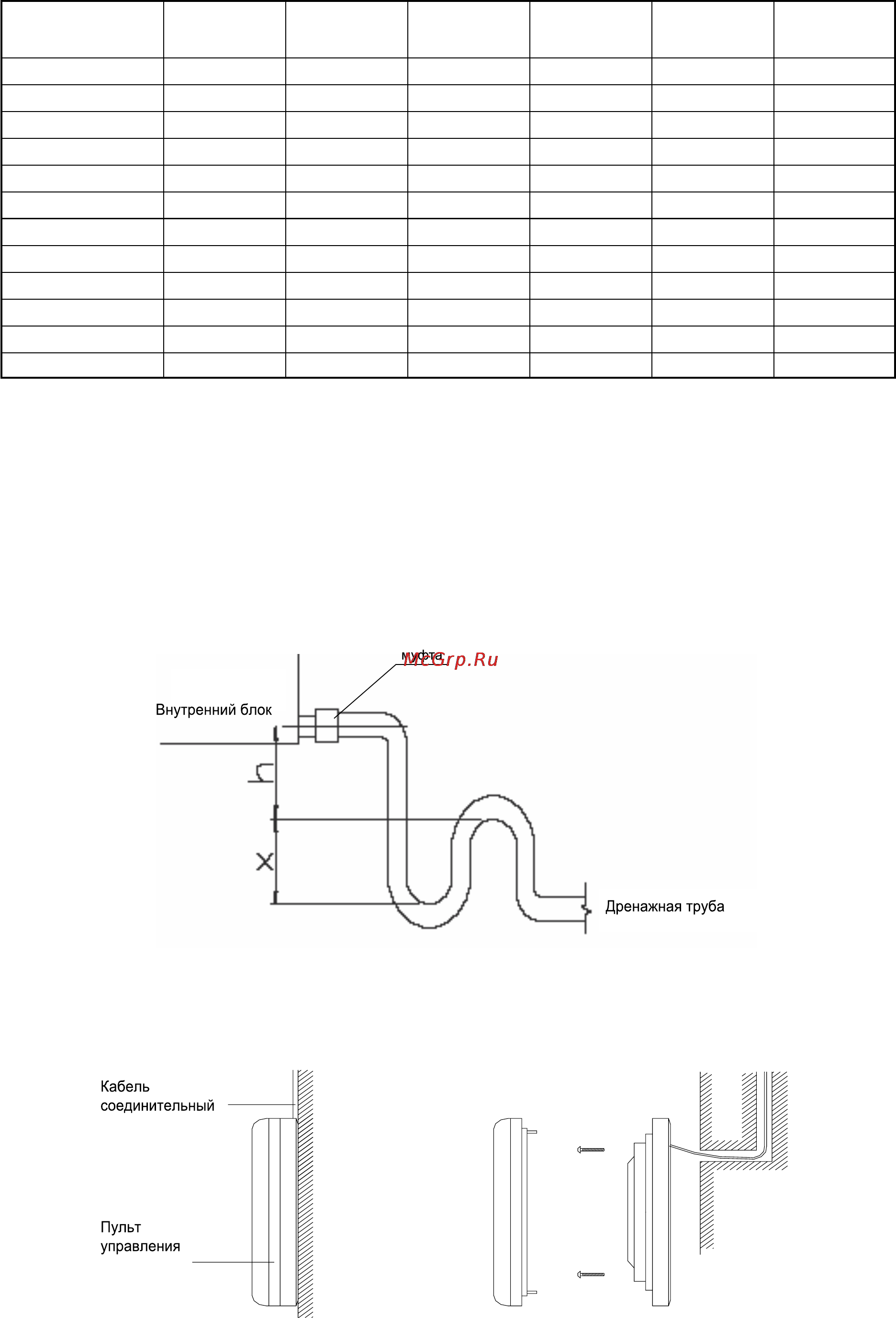

8.2.1 Монтаж дренажного шланга

• Для организации слива конденсата из внутреннего блока необходимо через муфту к

дренажному отводу подключить дренажный шланг или трубу.

• Дренажная труба должна быть установлена с уклоном по ходу слива.

• С целью свободного слива конденсата и предотвращения доступа неприятного запаха.

из сливной трубы в помещение необходимо установить водяной затвор в соответствии

с рисунком, при этом h30 см, x>h/2.

• Соединительная муфта должна быть изолирована теплоизоляционным материалом.

8.2.2 Установка проводного пульта управления

• Пульт управления установить в соответствии с рисунком 8.3.

Прокладка соединительного кабеля пульта может быть скрытой или открытой.

Таблица 8.2

Рисунок 8.3 – Прокладка кабеля пульта управления

Модель а, b, c, d, e, f,

внутр. блока мм мм мм мм мм мм

FGR 16 H/A&G(I) 1330 962 300 1270 262 315

FGR 16/C&G(I) 1382 420 1155 1278 273 320

FGR 20 H/A&G(I) 1330 1162 396 1270 342 485

FGR 20/B&G(I) 1560 910 1194 1194 292 342

FGR 25 H/A&G(I) 1330 1162 396 1270 342 485

FGR 25/B&G(I) 1560 910 1194 1194 292 342

FGR 30 H/A&G(I) 1330 1162 472 1270 406 635

FGR 30/B&G(I) 1560 910 1194 1194 292 342

FGR 35 H/B&G(I) 1330 1162 472 1270 406 635

FGR 40 H/A&G(I) 1660 1190 472 1620 406 635

FGR 40/B&G(I) 1780 1040 862 1450 347 555

FGR 45 H/A&G(I) 1660 1190 472 1620 406 635
