Технические данные М-серия (R410A)
MSC-GA VB, MS(H)-GA VB
системы без инвертора -
89

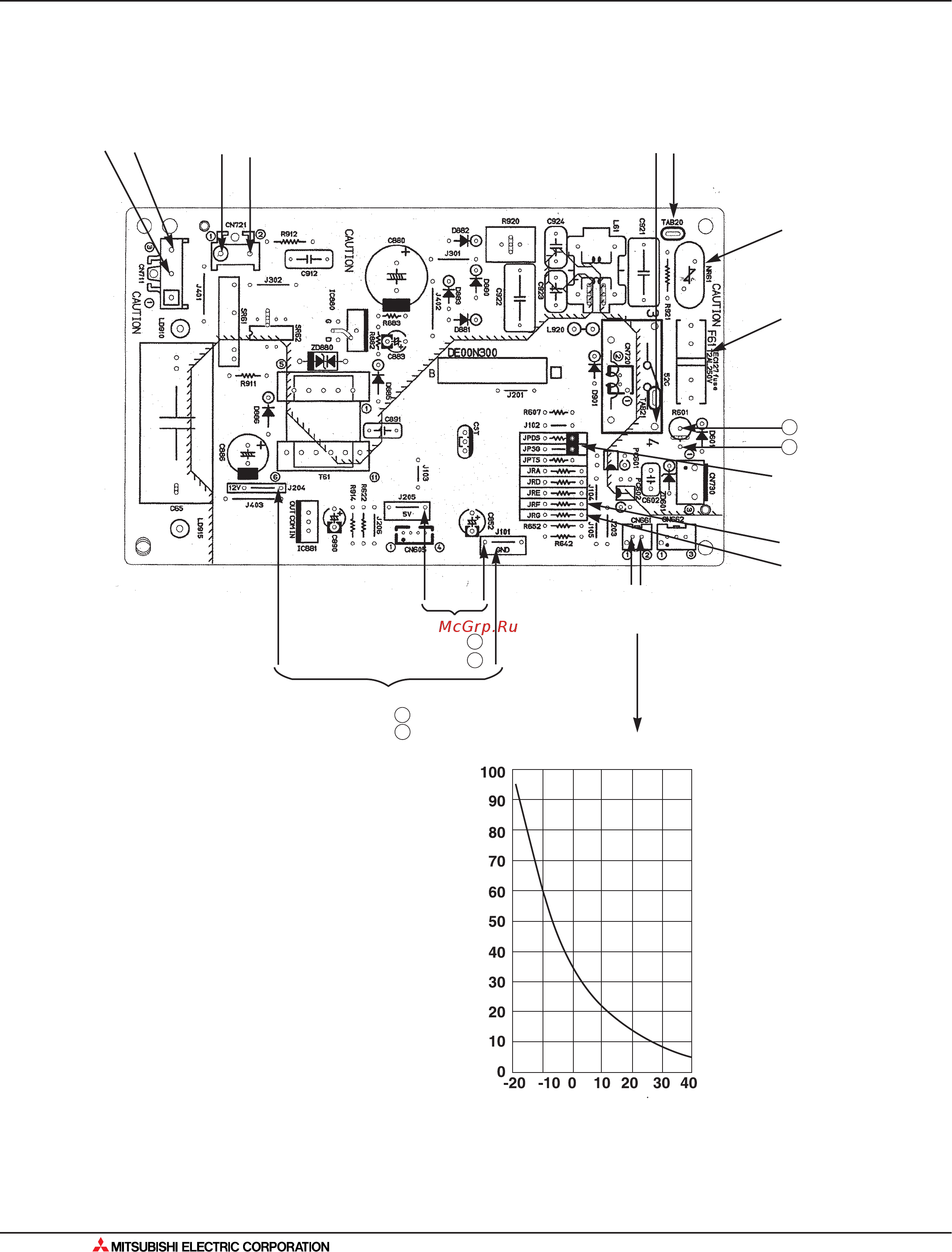

4. Контрольные точки
MUH-GA20/25/35VB
MUH-GE50VB
CN711
э/д вентилятора
230 В перем. тока
CN721
обмотка 4-х ходового клапана
230 В перем. тока
F61
предохранитель
2 A/250 В
}
}
CN661 1-2
Термистор RT61: оттаивание
}
12 В пост. тока
J204
J101
R601
5~10 В
пост. тока
}
--
+
5 В пост. тока
J205
J101
--
+
--
+
электропитание
230 В перем. тока
}
NR61
варистор
изменение
параметров
режима
оттаивания
(JRF, JRG)
}
прекращение
режима
оттаивания
(JPDS, JPSG)
Термистор RT61: оттаивание
Температура, °С
Сопротивление, кОм
