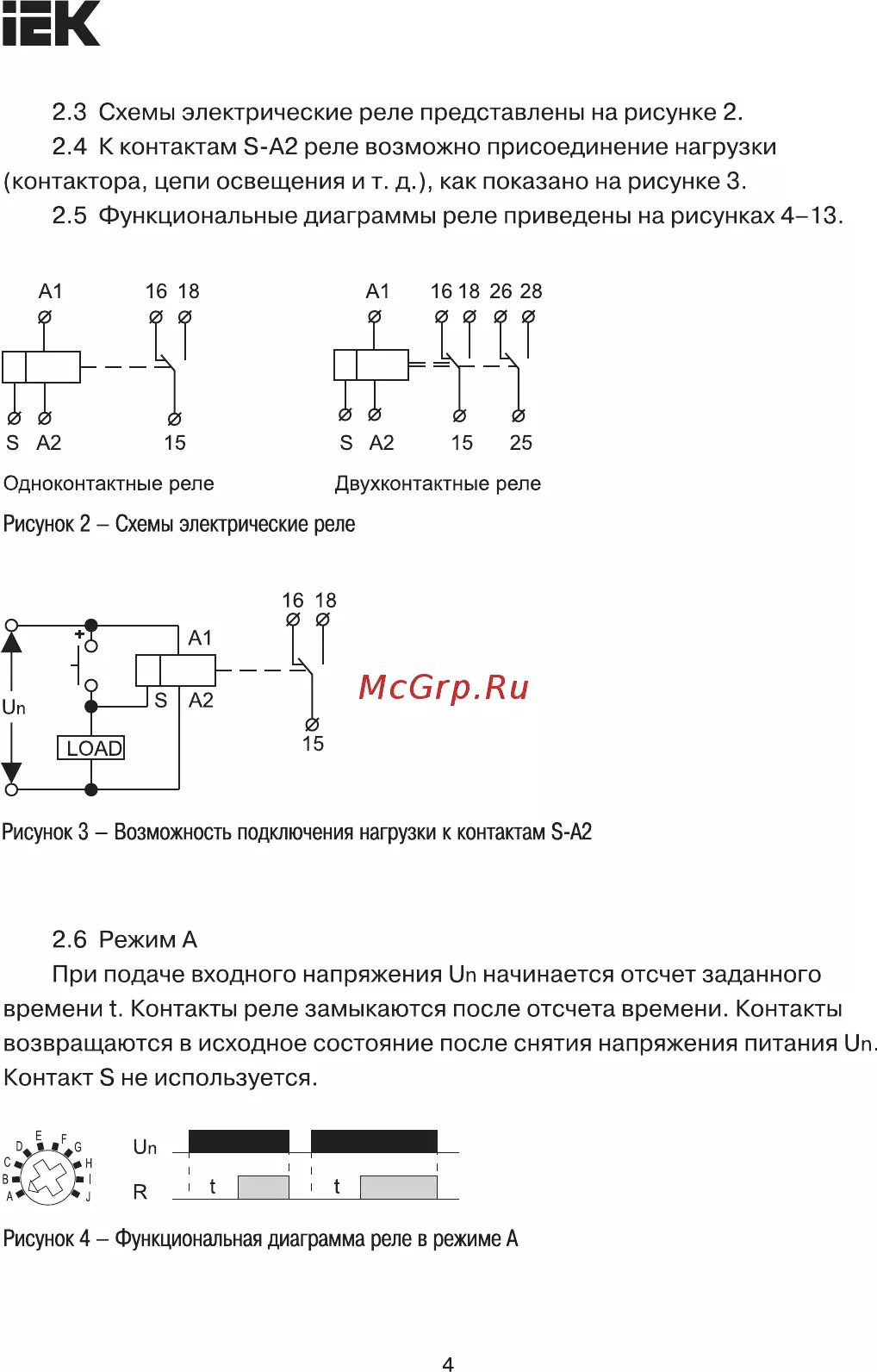

ЕК 2 3 Схемы электрические реле представлены на рисунке 2 2 4 К контактам 5 А2 реле возможно присоединение нагрузки контактора цепи освещения и т д как показано на рисунке 3 2 5 Функциональные диаграммы реле приведены на рисунках 4 13 Одноконтактные реле Двухконтактные реле Рисунок 2 Схемы электрические реле 16 18 Рисунок 3 Возможность подключения нагрузки к контактам 3 А2 2 6 Режим А При подаче входного напряжения Цп начинается отсчет заданного времени Д Контакты реле замыкаются после отсчета времени Контакты возвращаются в исходное состояние после снятия напряжения питания Пп Контакт 5 не используется Рисунок 4 Функциональная диаграмма реле в режиме А 4
