тишины) через ПО SmartMixer Software.
В ряде случаев, когда число используемых микрофонов велико,
возникает необходимость наращивания аттенюации гейта (ВЫКЛ.)
через микрофон, чтобы сохранить общий внешний уровень шума
низким. Каждый канал входа может иметь свою настройку
аттенюации гейта через ПК посредством ПО SmartMixer Software.
Аттенюация гейта может быть задана в любом диапазоне от 0Дб до
-96Дб и в полной тишине с шагом 12Дб. (Настройка по умолчанию
-36Дб). (См. раздел Настройка канала через ПО.)
Настройка времени удерживания гейта
Некоторые приложения могут требовать, чтобы микрофон
оставался включенным на более длительное время после
прекращения разговора. Если, например, спикер часто делает
паузы, выключение микрофона может быть нежелательным для
системы.
Всякое время удерживания гейта может быть задано с
полусекундным шагом от 0.5 до 3 секунд. (По умолчанию 1
секунда). (См. раздел Настройка системы посредством ПО.)
Выходы предусиления
Каждый микрофонный канал имеет независимый
несбалансированный выход предусилителя, отдельный от главного
выхода микшера. Этот разъем Direct Output (Прямого выхода) в
блоке завинчивающихся коннекторов предназначен для каждого
входа. При необходимости можно записать выход каждого
индивидуального канала с или без активного выхода микшера. Эти
выходы могут быть сконфигурированы до или после гейта канала
(по умолчанию «до»). (См. раздел Настройка канала посредством
ПО.)
Внешнее логическое включение и управление
напряжением
AT-MX381 снабжен внешним логическим включением и
управлением напряжения на каждый канал входа, позволяющим
устройству быть согласованным с широким спектром управляющих
и мониторных систем. Наличие возможности внешних соединений,
расширяет гибкость микшера и выводит его работу за рамки
базового автоматического микширования. Нижеследующие
логические функции поддерживаются каждым каналом входа.
Force-on / Force-off (принудительное включение/выключение)
Предусмотрено переключение между каналом и заземлением, что
отменяет любые приоритетные установки (передняя панель или
ПО).
Gate Status Voltage Out
Когда канал микрофона включен (на передней панели загорится
соответствующий индикатор), контрольное выходное напряжение
составляет +4 VDC и может быть использовано для подсветки
светодиода или управления логическими устройствами, включения
и выключения спикерных зон, выбора видеокамер и т.п.
Внимание: Контрольное напряжение не следует подключать
непосредственно к индуктивной нагрузке такой, как катушка реле,
т.к. можно повредить микшер.
Внешние логические подключения
Подключение к внешней логической схеме и управлению
напряжением возможно через 25-пиновый D-sub коннектор,
расположенный на задней панели микшера. Он задуман для
соединения со стандартным 25-пиновым D-sub коннектором
«папа». См. таблицу 1 Выводы (pin-outs) DB-25 коннектора
Таблица 1. Выводы (pin-outs) DB-25 коннектора
№ I/O (Вх./Вых.) Логич. функция № I/O (Вх./Вых.) Логич. функция
1 Input Ch. 1 Force ON
13 Input Ch. 5 Force ON
2 Input Ch. 1 Force ON
14 Input Ch. 5 Force ON
3 Output
Ch. 1 Gate Status
Voltage Out
15 Output
Ch. 5 Gate Status
Voltage Out
4 Input Ch. 2 Force ON
16 Input Ch. 6 Force ON
5 Input Ch. 2 Force ON
17 Input Ch. 6 Force ON
6 Output
Ch. 2 Gate Status
Voltage Out
18 Output
Ch. 6 Gate Status
Voltage Out
7 Input Ch. 3 Force ON
19 Input Ch. 7 Force ON
8 Input Ch. 3 Force ON
20 Input Ch. 7 Force ON
9 Output
Ch. 3 Gate Status
Voltage Out
21 Output
Ch. 7 Gate Status
Voltage Out
10 Input Ch. 4 Force ON
22 Input Ch. 8 Force ON
11 Input Ch. 4 Force ON
23 Input Ch. 8 Force ON
12 Output
Ch. 4 Gate Status
Voltage Out
24 Output
Ch. 8 Gate Status
Voltage uUt
25
Ground (ЗЕМЛЯ)
Вимание: Этот коннектор не является компьютерным портом.
Подключение к компьютеру или другому устройству прямым путем
к нему может привести к повреждению устройства или микшера.
Использование Force –on / Force-off (принудительное вкл./выкл.)
Для активации force-on/force-off установите переключатель между
соответствующим пином и заземлением на Внешнем управляющем
коннекторе (External Control connector), расположенном сзади
устройства.
Внимание: Принудительные ВКЛ./ВЫКЛ. подавляют
функции управления ПК. Каналы, принудительно ВКЛ./ВЫКЛ., НЕ
БУДУТ отражены в системе управления ПК.
Использование контрольного выходного напряжения
Когда канал микрофона включен (на передней панели загорится
соответствующий), контрольное выходное напряжение составляет
+4 VDC и может быть использовано для подсветки светодиода или
управления логическими устройствами, включения и выключения

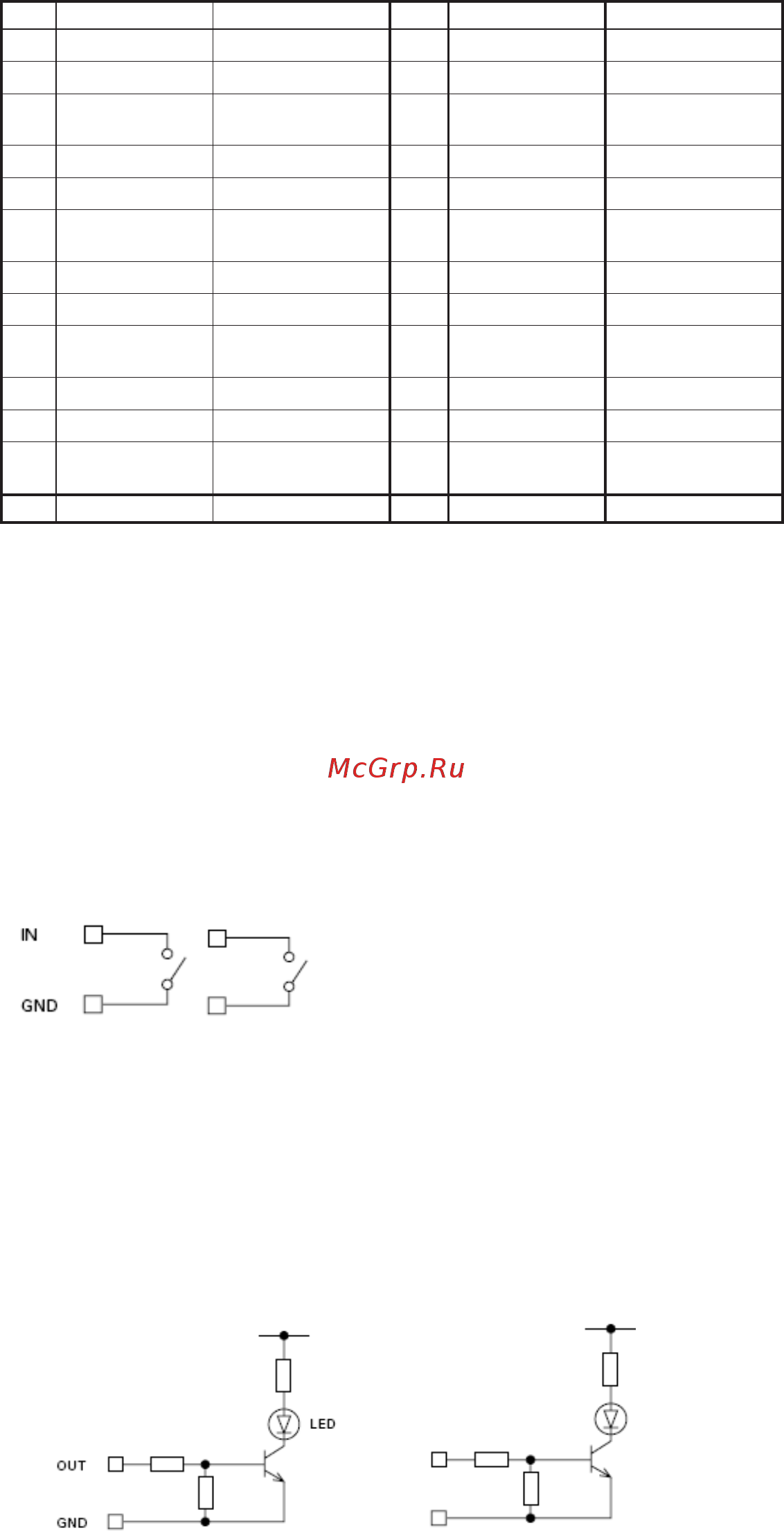

спикерных зон, выбора видеокамер и т.п. См. схему соединения.
Выходное контрольное напряжение не следует непосредственно
подключать к индуктивной нагрузке такой, как катушка реле,
поскольку это может повредить микшер.
