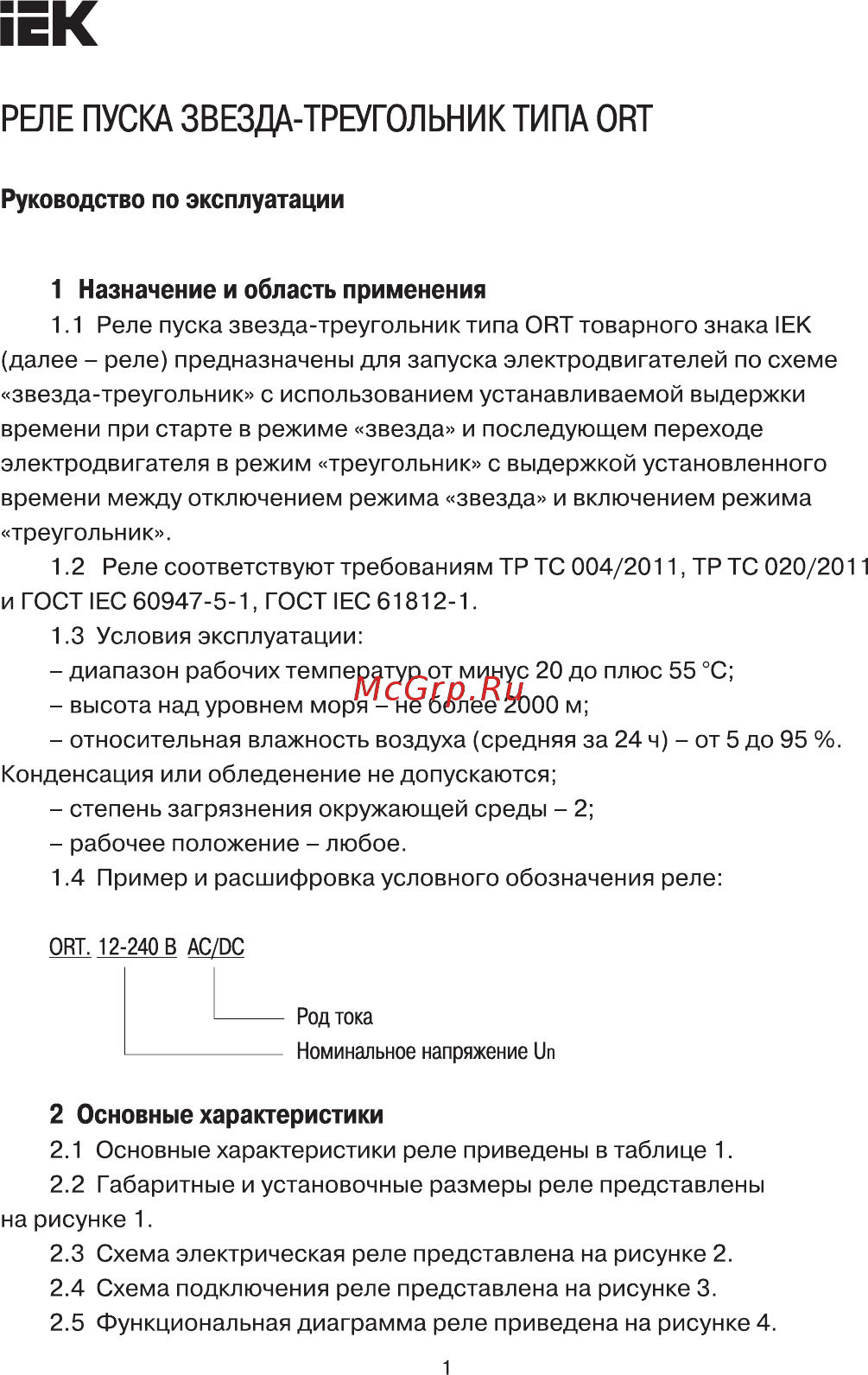

ÏEK РЕЛЕ ПУСКА ЗВЕЗДА ТРЕУГОЛЬНИК ТИПА ORT Руководство по эксплуатации 1 Назначение и область применения 1 1 Реле пуска звезда треугольник типа ORT товарного знака IЕК далее реле предназначены для запуска электродвигателей по схеме звезда треугольник с использованием устанавливаемой выдержки времени при старте в режиме звезда и последующем переходе электродвигателя в режим треугольник с выдержкой установленного времени между отключением режима звезда и включением режима треугольник 1 2 Реле соответствуют требованиям ТР ТС 004 2011 ТР ТС 020 2011 и ГОСТ1ЕС 60947 5 1 ГОСТ IEC 61812 1 1 3 Условия эксплуатации диапазон рабочих температур от минус 20 до плюс 55 С высота над уровнем моря не более 2000 м относительная влажность воздуха средняя за 24 ч от 5 до 95 Конденсация или обледенение не допускаются степень загрязнения окружающей среды 2 рабочее положение любое 1 4 Пример и расшифровка условного обозначения реле ORT 12 240 В AC DC Род тока Номинальное напряжение Un 2 Основные характеристики 2 1 Основные характеристики реле приведены в таблице 1 2 2 Габаритные и установочные размеры реле представлены на рисунке 1 2 3 Схема электрическая реле представлена на рисунке 2 2 4 Схема подключения реле представлена на рисунке 3 2 5 Функциональная диаграмма реле приведена на рисунке 4
