![Sony KDL-40 HX800 [72/82] Габарити центра екрана](/img/pdf.png)
Sony KDL-40 HX800 [72/82] Габарити центра екрана
![Sony KDL-40 HX800 [72/82] Габарити центра екрана](/views2/1052083/page72/bg48.png)
54
UA
Пристрій: см
Цифри у вищенаведеній таблиці можуть дещо відрізнятися — це залежить від монтажу.
Стіна, до якої буде прикріплений телевізор, повинна бути в змозі витримати вагу, щонайменше в
чотири рази більшу за вагу телевізора. Інформацію стосовно його ваги див. у розділі «Технічні
характеристики» (стор. 55).

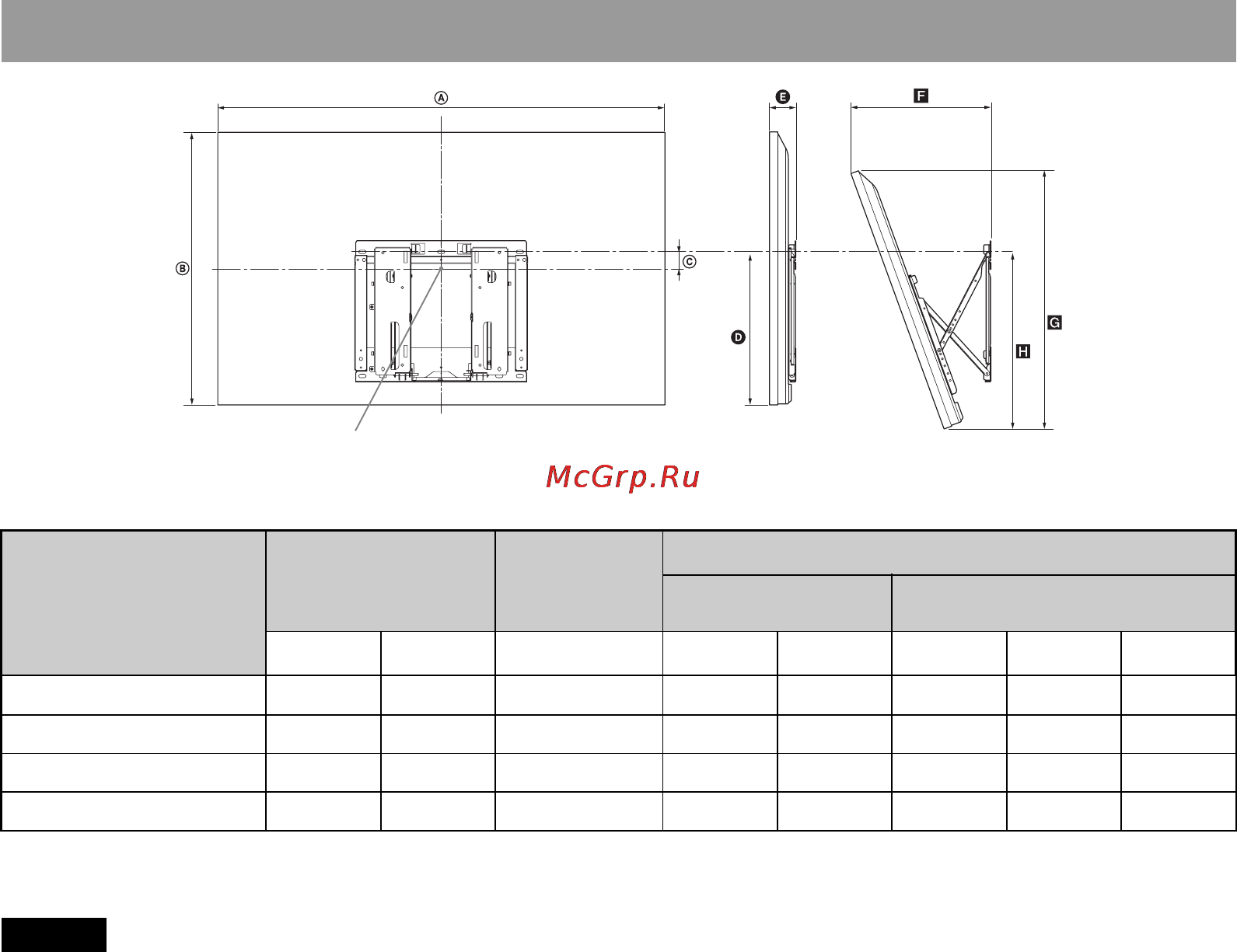

Таблиця габаритів для монтажу телевізора
Назва моделі
KDL-
Габарити
дисплея
Габарити
центра
екрана
Довжина кожного кута монтажу
Кут (0 °) Кут (2 0 °)
AB C DEFGH
52NX800
126,1 78,7 1,3 42,1 7,5 38,9 74,5 48,8
46NX700
112,7 71,6 5,2 42,7 7,5 36,2 67,9 49,3
40NX800
99,4 63,5 8,9 42,1 7,5 33,7 60,2 48,8
40NX700
99,4 64,1 8,9 42,7 7,5 33,7 60,8 49,3
Центральна точка екрана
УВАГА!
