DBX 1231 [10/15] Особенности инсталляции
![DBX 1231 [10/15] Особенности инсталляции](/views2/1005208/page10/bga.png)
Входные разъёмы: Для разводки входа имеются три типа входных разъёмов:
фиксируемый «мама» XLR, 1/4» стереоджек TRS и клеммный разъём под винт.
Максимальный уровень входного сигнала, который может принять эквалайзер -
+22dBu (опорный сигнал: 0.775Vrms).
Разрыв заземления корпуса: При помощи удаления соединительного провода
между двумя шурупами на клеммном разъёме под винт, заземленный корпус можно
отделить от цепи заземления эквалайзера. Иногда это необходимо для
предотвращения «петли по земле» в звуковой системе. Для обеспечения
нормальной работы эквалайзера при разрыве заземления следует подключить
клемму цепи заземления к любой другой заземленной точке в аудио системе.

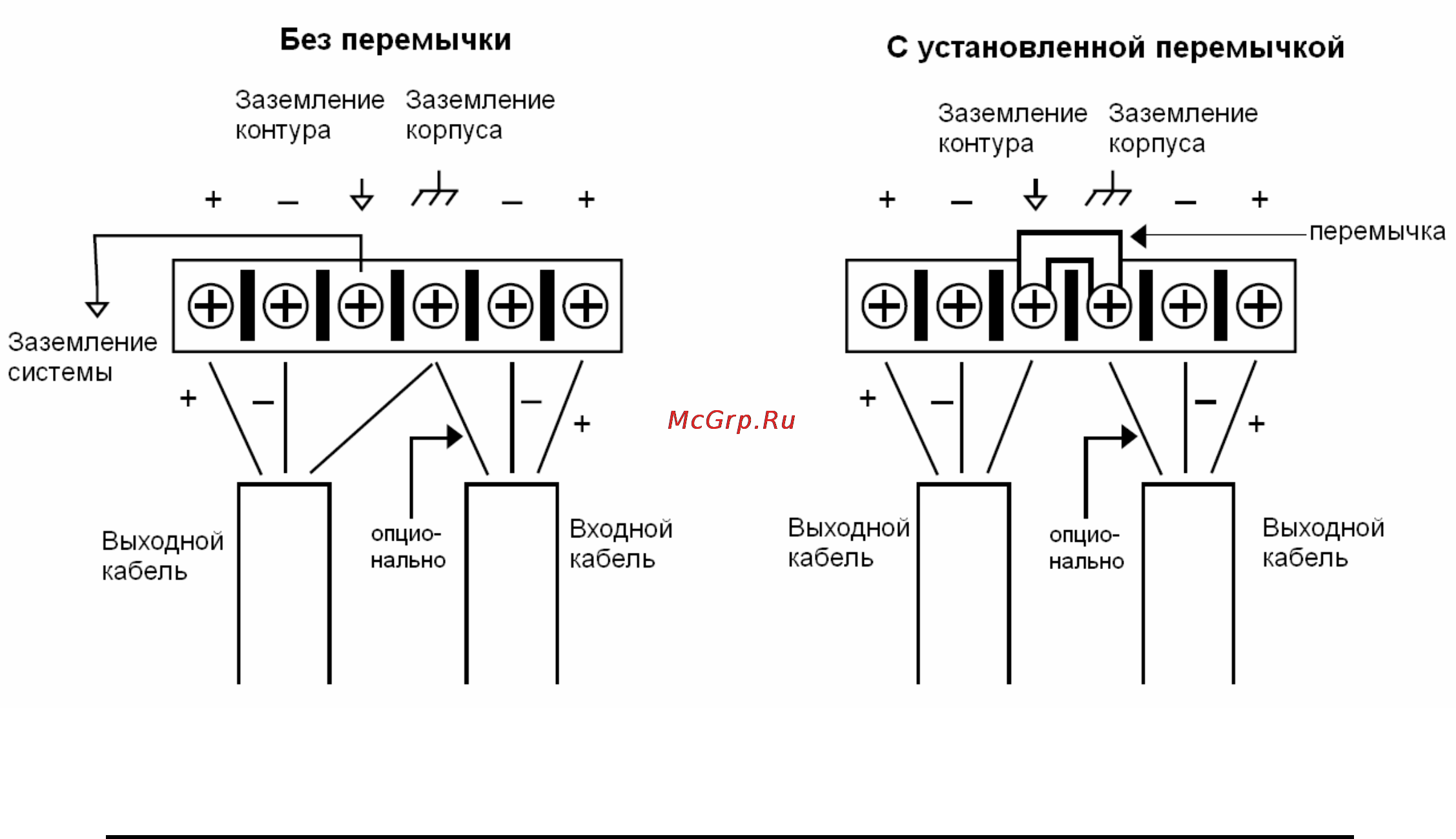

Схема – Разводка заземления
ОСОБЕННОСТИ ИНСТАЛЛЯЦИИ
Соединение и подключение кабелей: Эквалайзеры линейки 12 рассчитаны на
номинальный уровень сигнала +4dBu. Источники при этом могут быть
симметричные и несимметричные, а выходы могут совмещаться как с
симметричной, так и с несимметричной нагрузкой при условии использования
соответствующих кабелей.
Симметричная линия представляет собой двупроводниковый экранированный
кабель с двумя центровыми проводниками, которые переносят тот же сигнал, но
иной полярности по отношению к земле. Несимметричная линия обычно
представляет собой однопроводниковый экранированный кабель, в котором
центральный проводник транспортирует сигнал и оплётку потенциала земли.
Конфигурация кабеля входа: Импеданс входа эквалайзера – 40 кОм для
симметричного и 20 кОм для несимметричного подключения. Это позволяет
