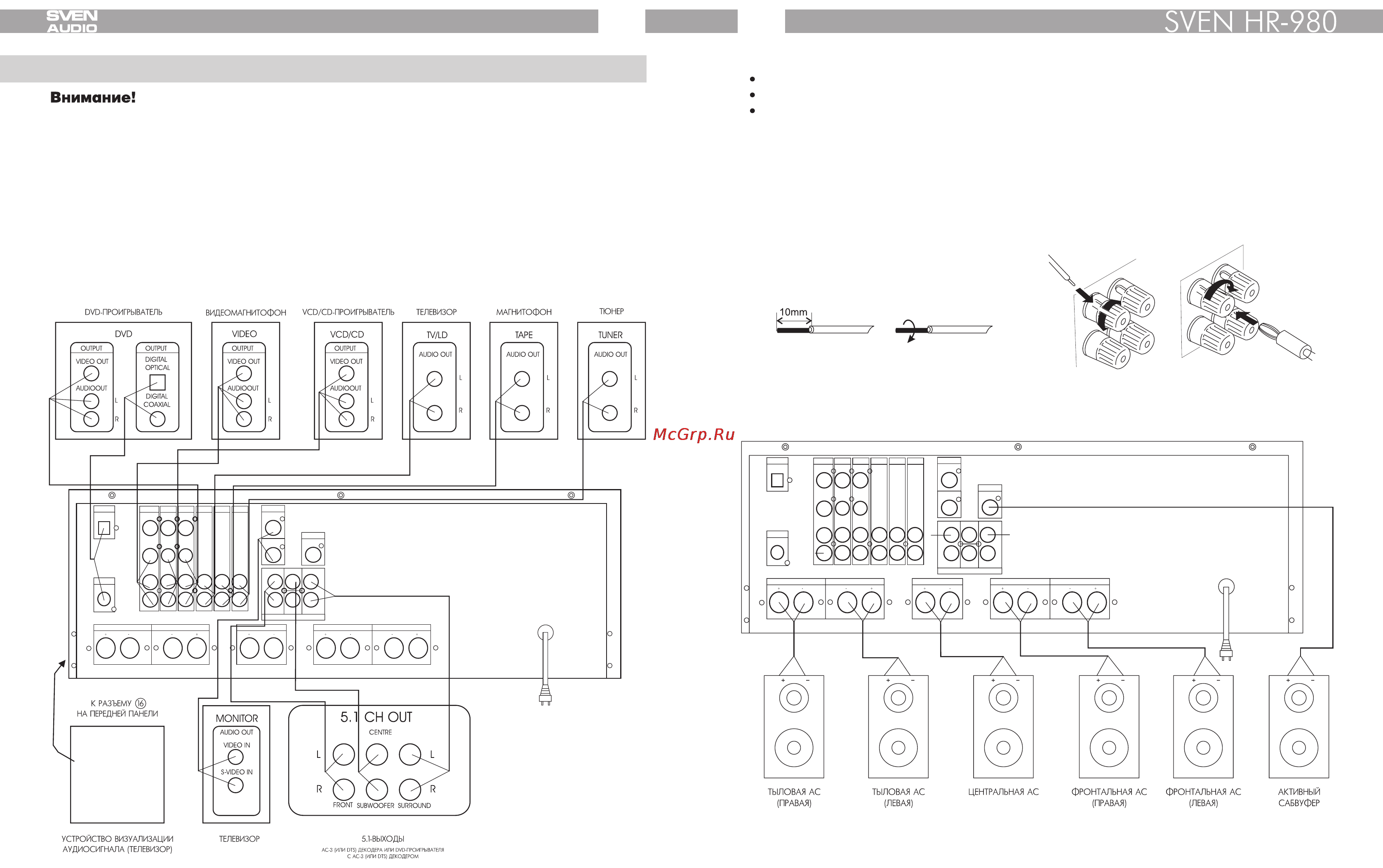

10 7 ПОДКЛЮЧЕНИЕ УСИЛИТЕЛЯ Внимание Перед подключением все компоненты системы должны быть выключе ны После подключения все клеммы должны быть хорошо зажаты 7 1 Подключение источников сигнала Для подключения источников сигнала используйте только RCA джеки тюльпаны Убеди тесь в правильности соединения видео левого и правого аудиоканалов Желтый видео RCAджек должен быть вставлен в желтый разъем усилителя левый аудио RCA джек должен быть вставлен в левый разъем усилителя он белого цвета а правый аудио RCA джек в правый разъем усилителя он красного цвета Если воспроизводящее оборудование имеет S video выход соедините его через соответ ствующий разъем и кабель с S video входом телевизора Это улучшит изображение на экра не телевизора Подключение аппаратуры к усилителю проводите в соответствии с рис 4 ОУО ПРОИГРЫВАГЕГЬ ВИДЕОМАГНИТОФОН VCD СОЛРОЙГРЫВАТЕЛЬ ТЕЛЕВИЗОР МАГНИТОФОН 11 7 2 Подключение колонок Используйте высококачественные акустические системы с сопротивлением 8 Ом Не замыкайте между собой концы акустического кабеля Всегда соблюдайте полярность Плюсовой акустический провод подсоедините к плюсовой клемме усилителя минусовой акустический провод к минусовой клемме усилителя Для лучшего соединения концов кабеля с клеммой или зажимом усилителя и колонок сними те 10 мм изоляции с конца кабеля и скрутите его как показано на рис 5 Для подключения кабеля открутите клемму или отройте зажим вставьте в отверстие клем мы или зажима конец кабеля и плотно закрутите клемму или отпустите пружину зажима Если Вы используете разъем на конце кабеля банан вставьте его в клемму как показано на рис 6 справа ТОНЕР Рис 6 Н Рис 5 УСТРОЙСТВО ВИЗУАЛИЗАЦИИ АУДИОСИГНАЛА ТЕЛЕВИЗОР ТЕЛЕВИЗОР ST ВЫХОДЫ WV СЭ MIM я шюая ия СИ WU с J ЭИ шкодгом н Рис 4 Рис 7 Подключение акустической системы к усилителю проводите в соответствии с рис 7
