Casio XJ-A146 [9/56] Задние контакты

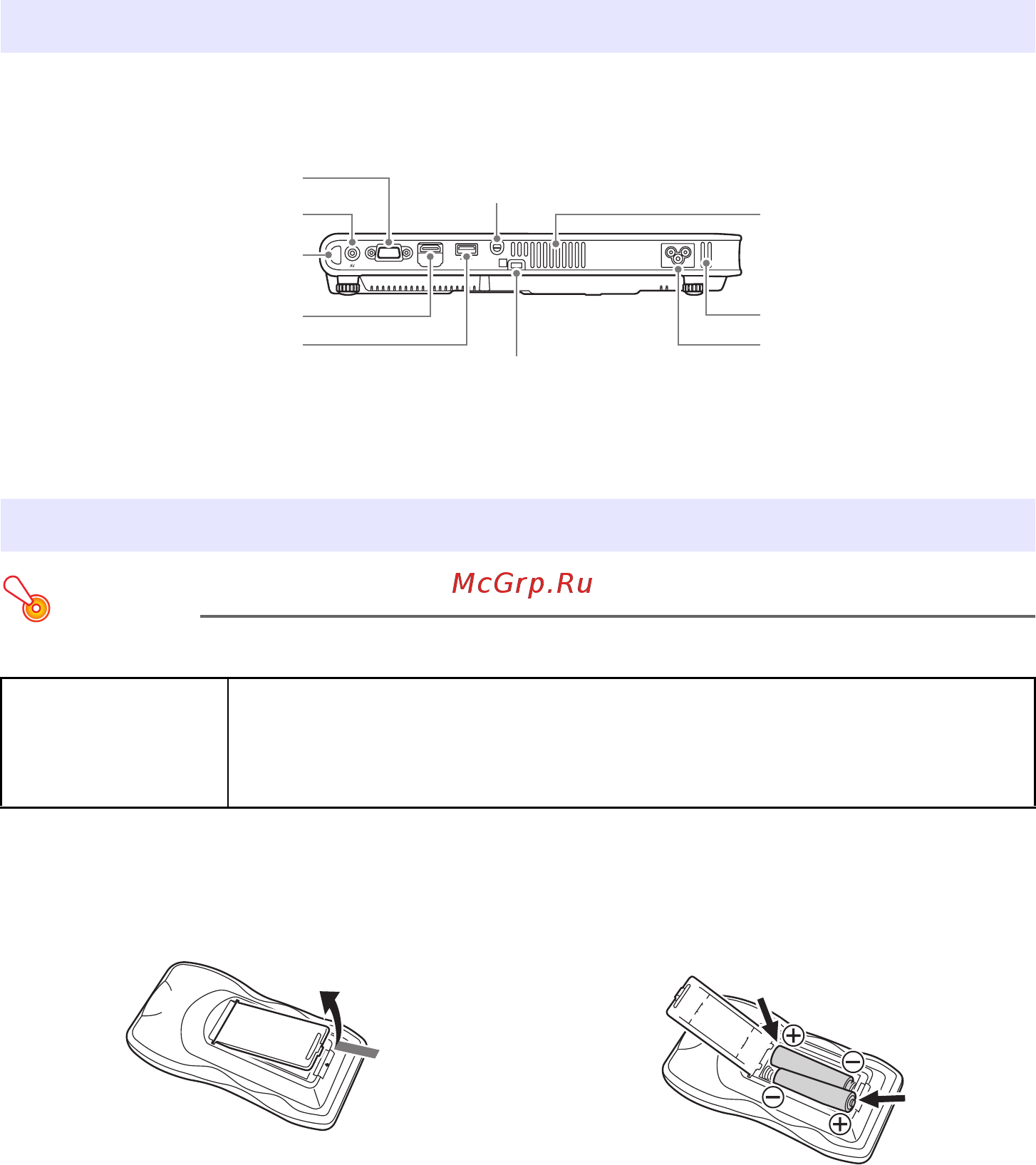

![Casio XJ-A146 [9/56] Задние контакты](/views2/1522090/page9/bg9.png)
9
В зависимости от вашего проектора, ориентация портов и контактов может быть
противоположной от показанных на иллюстрации ниже. Функции и использование портов и
контактов будут такими же, как описано в данном руководстве, независимо от их ориентации.
* Этот последовательный порт предназначен для подключения отдельного специального
кабеля (YK-5), позволяющего управлять проектором с компьютера.
Внимание!
Допускается использование только щелочных батарей.
Замена батарей в пульте ДУ
Откройте крышку отсека для батарей на задней панели пульта ДУ, замените старые батареи
новым и закройте крышку.
Задние контакты
Установка батарей в пульт ДУ
*
Внимание!
ИСПОЛЬЗОВАНИЕ БАТАРЕЙ НЕВЕРНОГО ТИПА СОЗДАЁТ РИСК
ВЗРЫВА.
УТИЛИЗАЦИЮ БАТАРЕЙ СЛЕДУЕТ ПРОВОДИТЬ В СООТВЕТСТВИИ С
ИНСТРУКЦИЯМИ.
1.
Откройте крышку отсека для
батареек, расположенного на
обратной стороне пульта ДУ.
2.
Вставьте две батареи, соблюдая
правильную ориентацию
положительного (+) и
отрицательного (–) полюсов.
3.
Закройте крышку отсека для батарей, расположенного на обратной стороне
пульта ДУ.
Последовательный порт*
Контакт КОМПЬЮТЕР
Порт USB
(только для XJ-A146/XJ-A246/
XJ-A256)
Разъём питания
Отверстие для замка защиты от взлома
Втяжные отверстия
Контакт AV
Порт HDMI
Динамик
Приёмщик сигнала пульта ДУ
C
