9

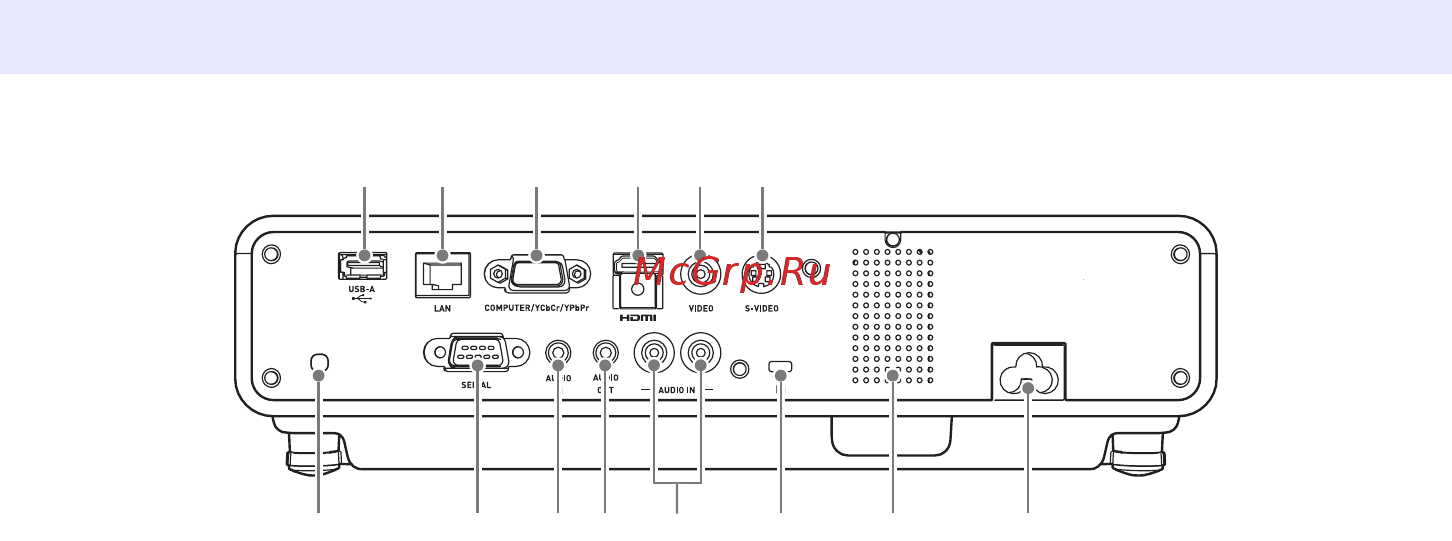

1 USB-порт (только для XJ-M145, XJ-M155, XJ-M245, XJ-M255)
2 Порт LAN (только для XJ-M145, XJ-M155, XJ-M245, XJ-M255)
3 Контакт COMPUTER IN
4 Порт HDMI
5 Контакт VIDEO
6 Контакт S-VIDEO
7 Приёмщик сигнала пульта ДУ
8 Порт SERIAL*
9 Контакт AUDIO IN
bk Контакт AUDIO OUT
bl Контакт AUDIO IN L/R
bm Отверстие для замка защиты от взлома
bn Динамик
bo Разъём питания
* Данный контакт используется для управления проектором с внешнего устройства. Обычно он
не используется. Информация об использовании команд управления и другие данные
содержатся в разделе «Управление проектором RS-232C» (стр. 58).
