41
Подключение HDMI-выхода
видеоустройства или компьютера
Проектор поддерживает проецирование и вывод видео и звука с HDMI-выхода компьютера
или видеоустройства.
Внимание!
Всегда выключайте проектор и компьютер или видеоустройство перед их соединением.

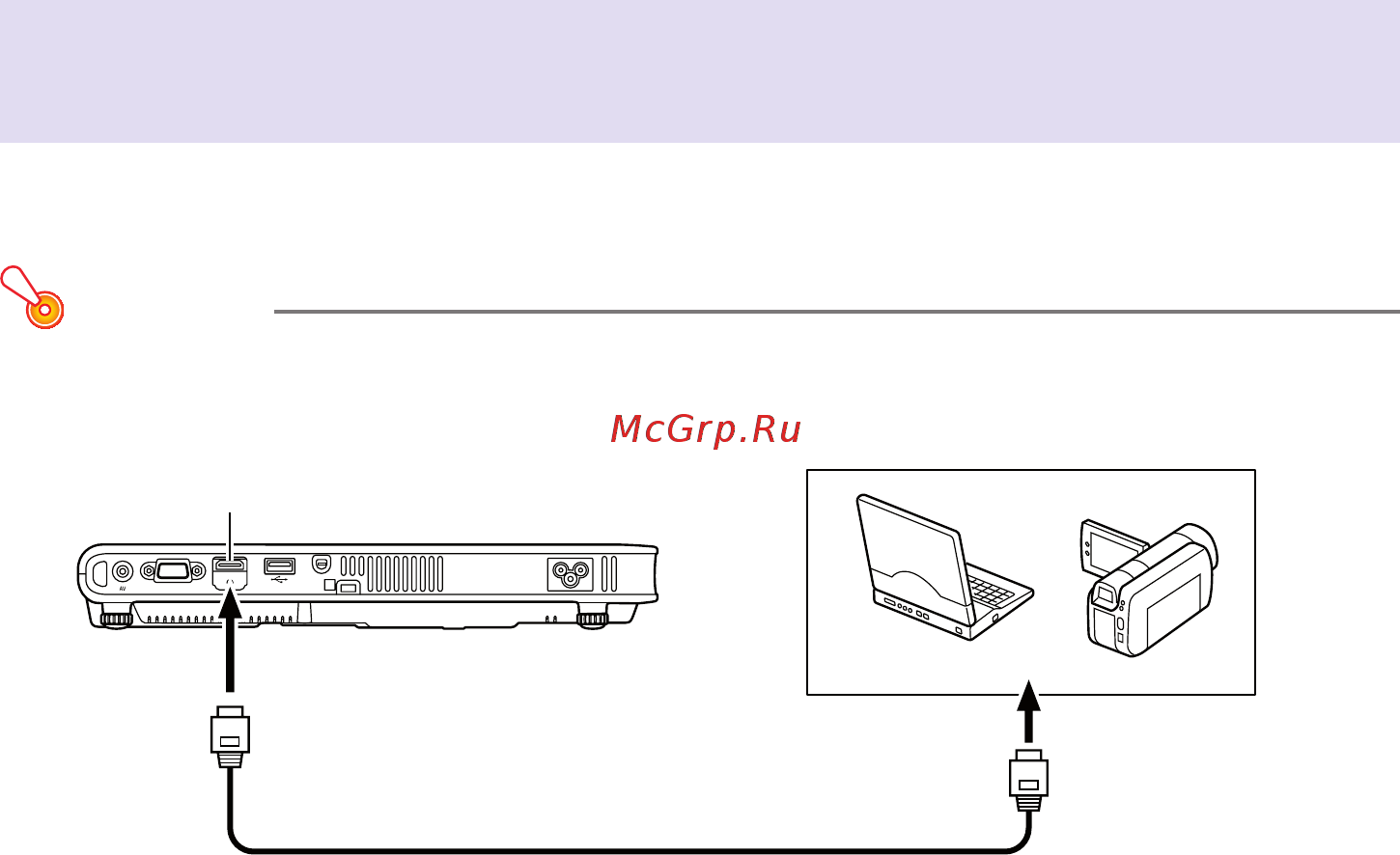

Проектор
HDMI-порт
К разъему HDMI-выхода
Компьютер или видеоустройство
Понадобится приобрести кабель HDMI с разъемом, соответствующим разъему устройства z
вывода, с одной стороны и с разъемом, соответствующим HDMI-порту проектора
(HDMI Type A Socket), с другой стороны.
Сведения о видеосигнале HDMI, поддерживаемом проектором, см. на стр. z 50.
Этот проектор поддерживает HDMI-аудиосигналы L-PCM z
с частотой 32 кГц, 44,1 кГц и 48 кГц.
