Casio XJ-H1750 [9/64] Задние контакты
![Casio XJ-ST155 [9/64] Задние контакты](/views2/1522239/page9/bg9.png)
9
1 USB-A-порт (только для XJ-H1650/XJ-ST145/XJ-ST155)
2 Порт LAN (только для XJ-H1650/XJ-ST145/XJ-ST155)
3 Порт HDMI
4 Контакт MONITOR OUT
5 Контакт COMPUTER IN 1
6 Контакт COMPUTER IN 2
7 Приёмщик сигнала пульта ДУ
8 Разъём питания
9 Порт SERIAL*
1
bk Контакт AUDIO OUT
bl Отверстие для замка защиты от взлома
bm Контакт AUDIO IN 1
bn Контакт AUDIO IN 2
bo Контакт AUDIO IN L/R
bp Контакт VIDEO
bq Контакт S-VIDEO
br USB-B-порт*
2
(только для XJ-H1650/XJ-ST145/XJ-ST155)

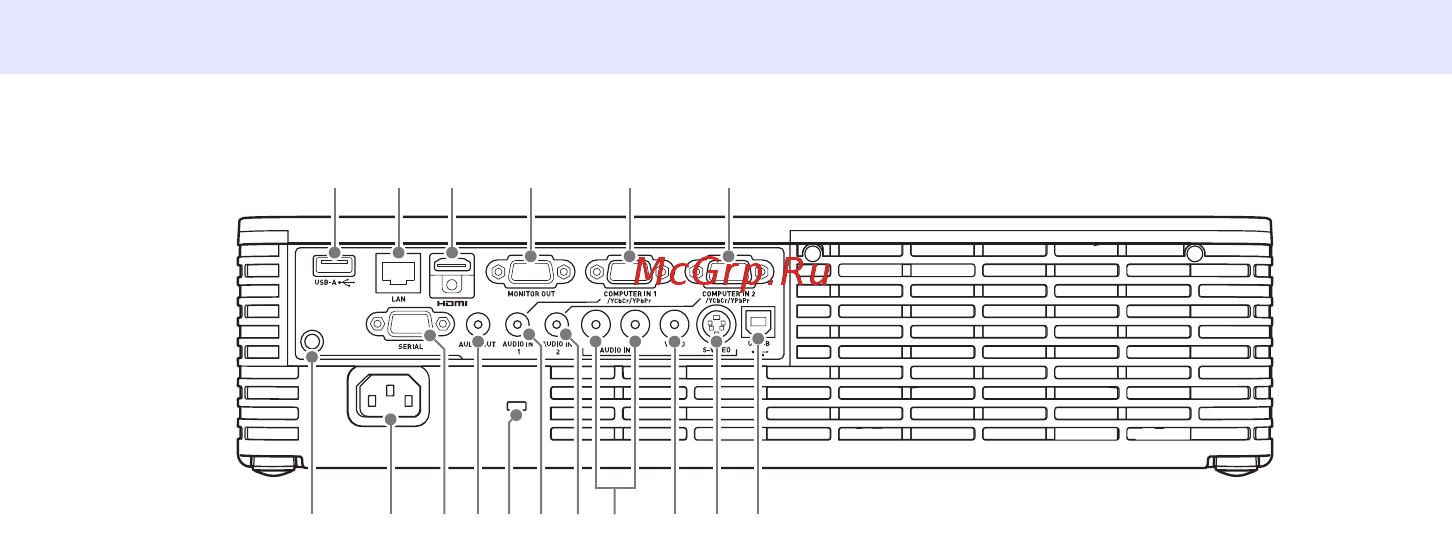

Задние контакты
*1 Данный контакт используется для управления проектором с внешнего устройства. Обычно он
не используется. Информация об использовании команд управления и другие данные
содержатся в разделе «Управление проектором RS-232C» (стр. 60).
*2 Данный порт предназначен для USB-соединения проектора и компьютера при использовании
имеющегося в продаже интерактивного указателя (YA-P10).
87 9 bkbl bm bn bp bq brbo
123 4 5 6
