Внимание!
z Адаптер беспроводной сети LAN не входит в комплект поставки проектора. Чтобы
использовать беспроводную сеть LAN, следует дополнительно приобрести адаптер
беспроводной сети LAN YW-40.
z Примите во внимание, что адаптер беспроводной сети YW-40 не предназначен для
использования с каким-либо другим устройством.

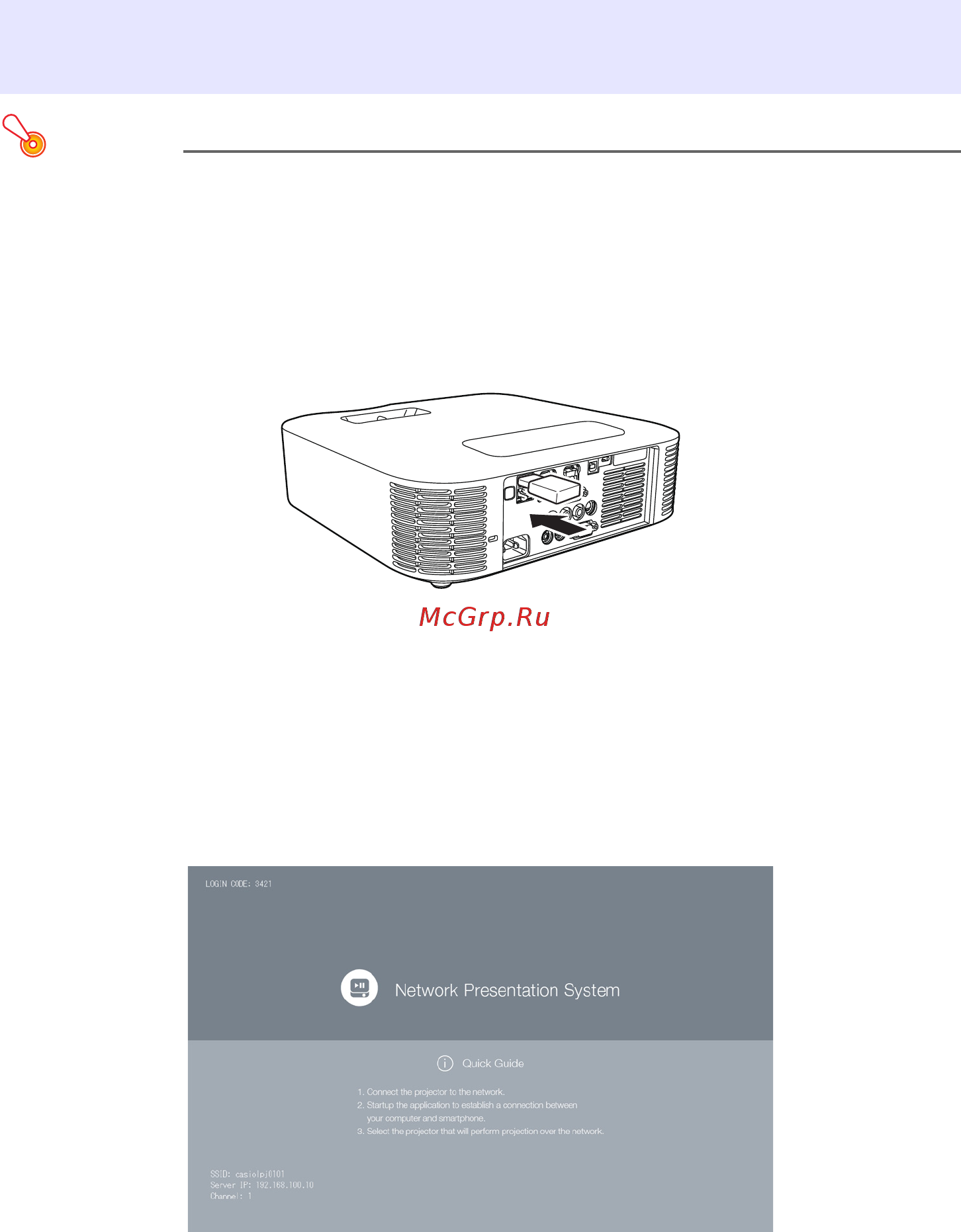

Подсоедините адаптер беспроводной сети YW-40 к порту USB-A проектора, как показано на
иллюстрации ниже.
В случае выбора
в меню настроек для параметра «Plug and Play» значения «Вкл.» описанные
ниже операции будут выполняться при подключении к проектору адаптера беспроводной сети.
z При подсоединении адаптера беспроводной сети при включенном питании проектора
В момент подсоединения источник входного сигнала переключится в положение «Сеть», и
автоматически начнётся проецирование экрана ожидания LAN-подключения.
z При подсоединении адаптера беспроводной сети
и последующем включении питания
проектора
Запуск проектора приведёт к переключению источника входного сигнала в положение «Сеть»
и автоматическому запуску проецирования экрана ожидания LAN-подключения.
Подключение к проектору адаптера беспроводной
сети
Экран ожидания LAN-подключения (экран сетевой системы презентации)
