Casio XJ-V100W [11/102] Подключение кабелей проектора

Подсоедините проектор к розетке питания и источнику входного сигнала.

1 С помощью комплектного шнура питания подключите проектор к розетке питания.

2 Используйте кабель RGB для подключения к выходному разъему RGB компьютера или

другого источника входного сигнала.

3 Используйте кабель HDMI для подключения к выходному разъему HDMI компьютера,

видеооборудования или другого источника входного сигнала. Обязательно используйте

высокоскоростной кабель HDMI.

В моделях серии XJ-F имеется два входных разъема HDMI. Это позволяет одновременно

подключать два внешних устройства HDMI.

4 Подсоедините к композитному выходу или выходу S-Video видеоустройства. Дополнительную

информацию см. в разделе «Подключение к композитному видеовыходу или выходу S-Video

(только серия XJ-F)» (стр. 74).

Примечание

z Дополнительную информацию о компонентном видеоподключении см. в разделе

«Подключение к компонентному видеовыходу» на стр. 73.

z Информацию о подключении для управления проектором через порт RS-232C см. в

разделе «Управление проектором через порт RS-232C» (стр. 82).

z Информацию о подключении для обновления встроенного ПО проектора и передачи

изображения с логотипом пользователя см. в разделе «Обновление встроенного

ПО и

передача пользовательского логотипа» (стр. 76).

Подключение кабелей проектора

*1 Этот порт может использоваться для подачи питания (до 5 В / 2 А пост. тока) на внешнее

оборудование. Дополнительную информацию см. в разделе «Подача электропитания для

внешнего оборудования (только серия XJ-F)» (стр. 75).

В проекторах XJ-F20XN, XJ-F200WN и XJ-F210WN (сетевые модели) к этому порту в качестве

источника входного сигнала для проецирования можно подключать флэш-накопитель USB

(стр. 41), калькулятор CASIO (

стр. 66) или приобретаемый дополнительно адаптер

беспроводной сети (см. отдельное «Руководстве по сетевым функциям»).

*2 Этот порт имеется только в XJ-F20XN, XJ-F200WN, XJ-F210WN (сетевые модели).

Он предназначен для доступа к внутренней памяти проектора с помощью компьютера, а

также для проецирования содержимого экрана компьютера через подключение USB.

Дополнительную информацию см. в разделах «Копирование файлов с компьютера во

внутреннюю память проектора» (стр. 37) и «Проецирование с использованием USB-дисплея»

(стр. 61).

 

 



Некоторые из разъемов, показанных на иллюстрации, на моделях XJ-F10X и XJ-F100W отсутствуют.

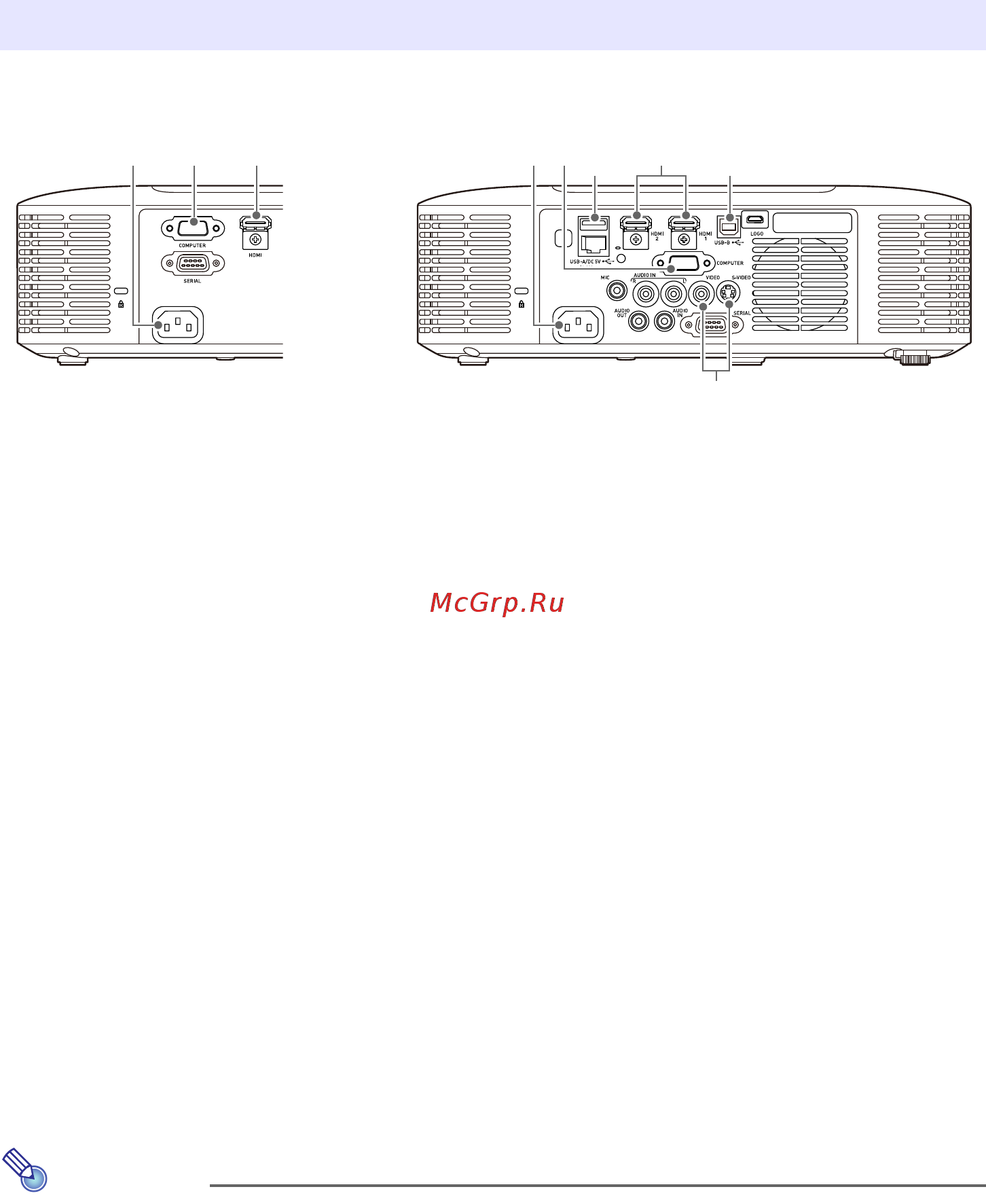

Серия XJ-V Серия XJ-F

*1 *2
