LeTrun 2675 KD ANDROID 8.X MTK 4G [35/37] Wiring diagram

Содержание

• Letrun mtk android 6 1
• Кнопки на панели 5 1
• Описание модели 1
• Основные функции 6 1
• Руководство пользователя 1
• Содержание 1
• Схема подключения 3 1
• Технические характеристики 33 1
• Уведомление перед установкой 1
• Устранение неполадок 32 1
• Описание модели 2
• Основные характеристики 2
• Пользовательский интерфейс 2
• Предупреждение 3
• Уведомление перед установкой 3
• Важно 4
• Советы 4
• Кнопки на панели 5
• Интерфейс главный экран 6
• Основные функции 6
• Кнопка menu 7
• Навигация 7
• Настроить обои 7
• Band 1о 8
• Fm1 103 0 mhz 8
• О о о 8
• Радио 8
• Bluetooth 9
• Как установить bluetooth соединение 9
• Приложение bluetooth 9
• Аппарат поддерживает устройства хранения данных типы файлов 10
• Воспроизведение музыки 10
• Входящий звонок 10
• Звонки 10
• Максимальная емкость 32gb а также поддержка жестких дисков с внешним питанием до 1 тб 10
• Мультимедиа 10
• Поддерживает аудио форматы mp3 mp2 ogg wav аас асз amr тре flac и т д 10
• Поддерживает видео форматы avi mkv mov mp4 mpeg mpg rmvb trp ts vob webm f4v flv m2ts asf divx 1080p 30fps full hd и т д 10
• Поддерживает форматы изображений jpeg jpg gif png bmp wbmp и т д 10
• Поддерживает форматы устройств хранения данных fat ntfs 10
• Воспроизведение видео 12
• Мвмряу 12
• A cd disc 13
• Dvd если доступно 13
• Устройство поддерживает 13
• 66 000 6 о ф 14
• В dvd disc 14
• Эквалайзер 14
• Td lte fdd lte wcdma evdo td scdma 15
• Браузер 15
• Настройки 15
• Wlan wifi 16
• В устройство встроен wi fi адаптер когда устройство находится в зоне подключения к беспроводной 16
• Картинка 4 1 16
• Картинка 4 2 16
• Картинка 4 3 16
• Картинка 4 4 16
• Картинка 4 5 16
• Сети на экране появится значок с названием доступной сети подключиться можно выбрав нужную сеть как показано на картинке 4 6 16
• Cellular data 17
• Lock sim card 17
• Sim card size 17
• Sim slot 1 17
• Sim карты 17
• Данное устройство поддерживает только micro sim card размеры карты указаны ниже 17
• Картинка 4 6 17
• Картинка 4 8 картинка 4 9 17
• После того как вы установили в устройство сим карту с поддержкой 4g нажмите на значок sim cards для подключения к сети 4g lte как показано на картинке 4 8 17
• Дополнительно 18
• Контроль трафика 18
• Настройка блокировки sim карты 18
• Общие настройки 19
• Громкость 20
• Дисплей 20
• Bluetooth 21
• Видео 21
• Навигация 21
• Эквалайзер звука 21
• Версия по 22
• Кнопки руля 22
• Дисплей 23
• Звуки и уведомления 23
• Выберите этот пункт меню чтобы выбрать режим звука как показано на картинке 4 34 24
• Выберите этот пункт меню чтобы посмотреть информацию об установленных приложениях как показано на картинках 4 35 и 4 36 24
• Звуки и уведомления 24
• Картинка 4 31 картинка 4 32 24
• Картинка 4 33 картинка 4 34 24
• Картинка 4 35 картинка 4 36 24
• Приложения 24
• Безопасность 25
• Геопозиция 25
• Память 25
• Хранилища и usb 25
• Google 26
• Аккаунты 26
• Выберите этот пункт меню чтобы добавить аккаунт как показано на картинке 4 42 26
• Выберите этот пункт меню чтобы изменить настройки аккаунта google как показано на картинке 4 43 26
• Выберите этот пункт меню чтобы настроить язык проверку орфографии как показано на картинке 4 44 устройству доступен выбор из более чем 40 языков 26
• Картинка 4 40 картинка 4 41 26
• Картинка 4 42 картинка 4 43 26
• Настройки языка и ввода 26
• Automatic date time off 27
• Automatic time zone 27
• Set date 27
• Set time 10 19 am 27
• Выберите этот пункт меню чтобы настроить автоподключение к машине настройки гарнитуры и т д как показано на картинках 4 47 и 4 48 27
• Выберите этот пункт меню чтобы настроить способ настойки времени вы можете выбрать авто настройку даты и времени автонастройку часового пояса или настроить эти параметры вручную как показано на картинке 4 46 27
• Выберите этот пункт меню чтобы создать резервную копию данных или сбросить настройки сети как показано на картинке 4 45 27
• Дата и время 27
• Картинка 4 44 27
• Картинка 4 45 27
• Картинка 4 46 27
• Настройки доступа 27
• Резервное копирование и сброс 27
• Выберите этот пункт меню чтобы посмотреть информацию о платформе включая системные обновления статус номер модели версию android версию ядра и т д в разделе статус можно посмотреть подробную информацию о статусе работы sim карты ip адресе и другие данные связанные с устройством как показано на картинках 4 49 и 4 50 28
• Картинка 4 47 картинка 4 48 28
• Картинка 4 49 картинка 4 50 28
• Об автомобильной платформе 28
• Es file explore 29
• Mirror link подключение смартфона 29
• Выберите easyconnected чтобы подключить смартфон к устройству как показано на картинке 4 0 1 для подключения телефона с оп android понадобится usb провод для подключения iphone провод не требуется сначала включите режим модема через приложение dvd проигрыватель затем используйте смартфон чтобы найти его подключиться к wi fi и открыть airplay 29
• Выберите пункт менеджер файлов чтобы открыть меню es file explore как показано на картинке 4 1 1 внутренняя память обозначена как disk 0 подключенные внешние накопители обозначены как udisckl udisk2 и т д 29
• Картинка 4 0 1 29
• Картинка 4 1 1 29
• Dvr penictpatop если доступно 30
• Tpms это необязательная функция она не установлена в устройство нажмите на значок tpms чтобы перейти в приложение как показано на картинке 4 5 1 31
• Tv ecnи доступно 31
• Tv это необязательная функция устройства в устройстве нет встроенного tv тюнера нажмите на значок tv чтобы войти в меню приложения приложение будет доступно если вы заплатили за подключение tv к устройству как показано на картинке 4 1 1 доступно 3 модели dvb t2 hd dvb t mpeg4 hd и isdbt 31
• Вкл tpms 31
• Закрыть приложение 31
• Картинка 4 4 1 картинка 4 5 1 31
• Картинка 4 6 1 31
• Оав если доступно 31
• Трм8 если доступно 31
• Юав это необязательная функция она не установлена в устройство нажмите на значок оав чтобы перейти в приложение и настроить оав радио как показано на картинке 4 6 1 31
• Нет питания 32
• При возникновении неполадок внимательно ознакомьтесь с данной таблицей если вы не нашли своей проблемы или проблема не решается предложенным выше способом только в этом случае обращайтесь за ремонтом в профессиональный сервис 32
• Примечание 32
• Проблема причина решение 32
• Устранение неполадок 32
• Дисплей 33
• Мультимедиа 33
• Общие характеристики 33
• Радио 33
• Технические характеристики 33
• Bluetooth 34

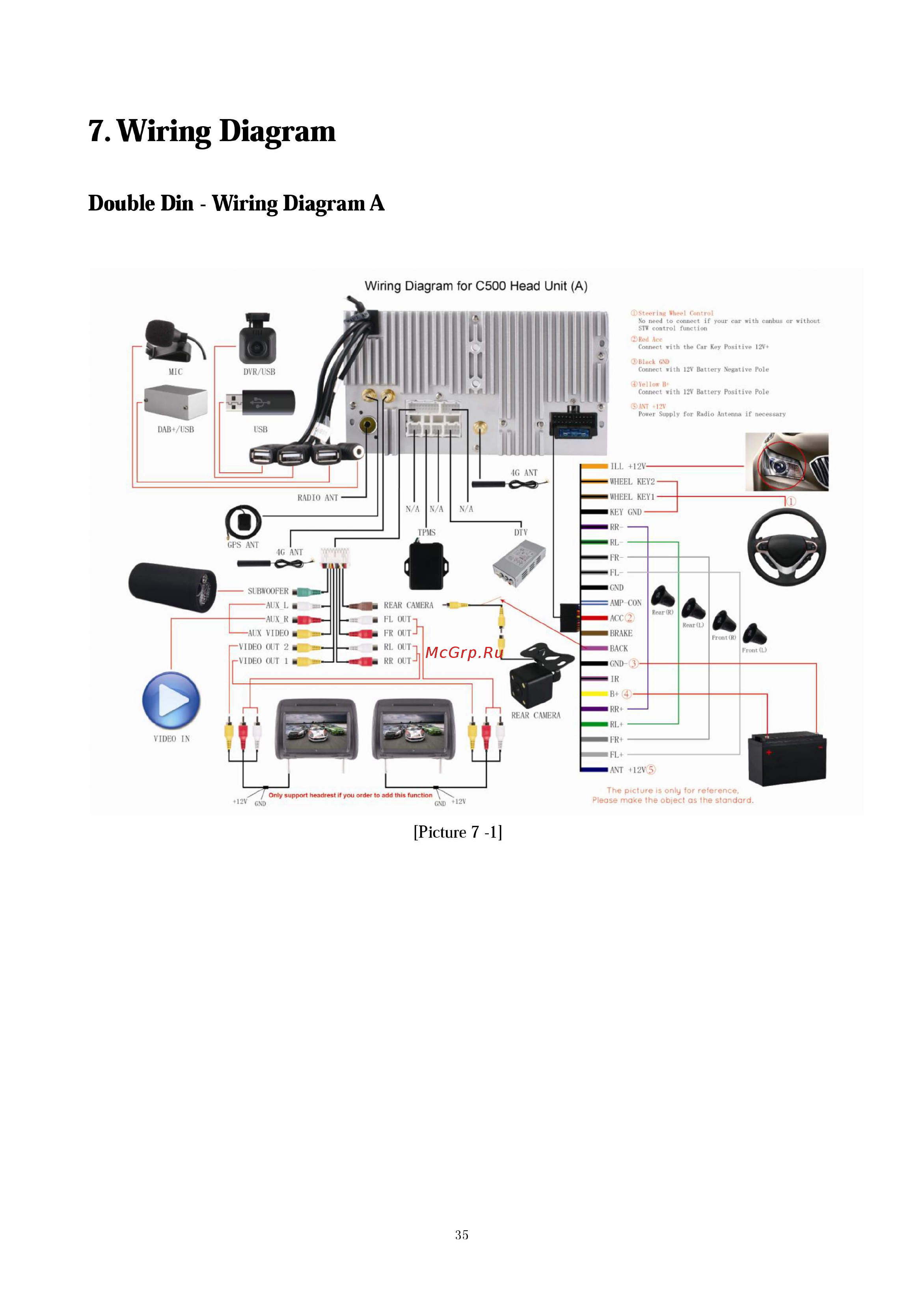

• Double din wiring diagram a 35
• Picture 7 1 35
• Wiring diagram 35
