28
Установка внутреннего блока
Установка внутреннего блока
Установка внутреннего блока
ПРИМЕЧАНИЕ:
••
Все электрические работы должны выполняться квалифицированным персоналом с со
блюдением действующих правил безопасности.
••
Необходимо использование номинального напряжения и схемы подключения.
••
Пожалуйста, используйте только предохранители требуемого номинала.
••
В случае неисправности кабеля питания во избежание несчастных случаев он должен быть
заменен квалифицированным лицом.
••
Диаметр силового провода должен быть достаточно большим. Для замены неисправных
кабелей используйте специально предназначенные кабели питания.
••
Электрические работы должны соответствовать действующим национальным стандартам.
••
Установка внутреннего блока

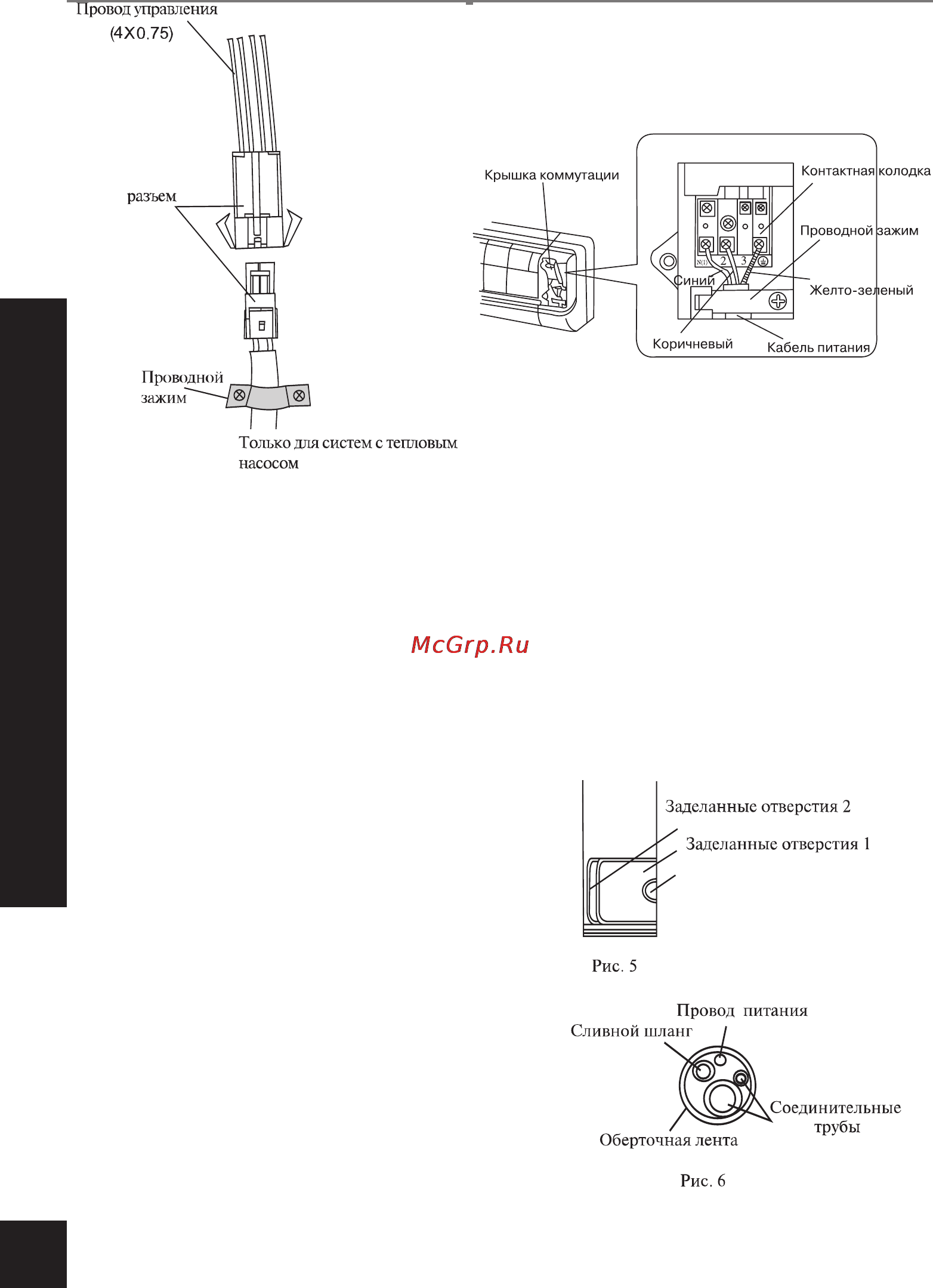

1. При прокладке трубопровода и электропро
водки слева или справа от внутреннего блока
по мере необходимости отрежьте заделанные
крышки от шасси (см. рис. 5)
• При протяжке только электропроводов прово
дите их через отверстие.
• При протяжке и труб и электропроводов от
режьте заделанные отверстия 2.
2. Обмотайте трубки и электропровода и пропу
стите их через отрезанные концы (см. рис.6).
3. Зацепите два монтажных отверстия внутрен
него блока на верхние петли задней панели и
проверьте их прочность.
4. Блок должен устанавливаться на расстоянии
не менее 2,3 м от пола.
Рис. 4
