Руководство по эксплуатации
•
SDD-T4200
Вставьте монтажную раму (без ресивера) в отсек 1.
приборной панели и отогните «язычки» при по-
мощи отвертки. Не все «язычки» подходят под
конструкцию приборной панели конкретного ав-
томобиля, выберите наиболее подходящие.
Подсоедините к проигрывателю разъемы пи-2.
тания и динамиков, другие провода и кабели,
разъем антенны. Убедитесь, что провода нигде
не пережаты.
Аккуратно вставьте проигрыватель в монтаж-3.
ную раму до щелчка фиксаторов, следя при
этом за положением подключенных проводов,
чтобы случайно не повредить их.

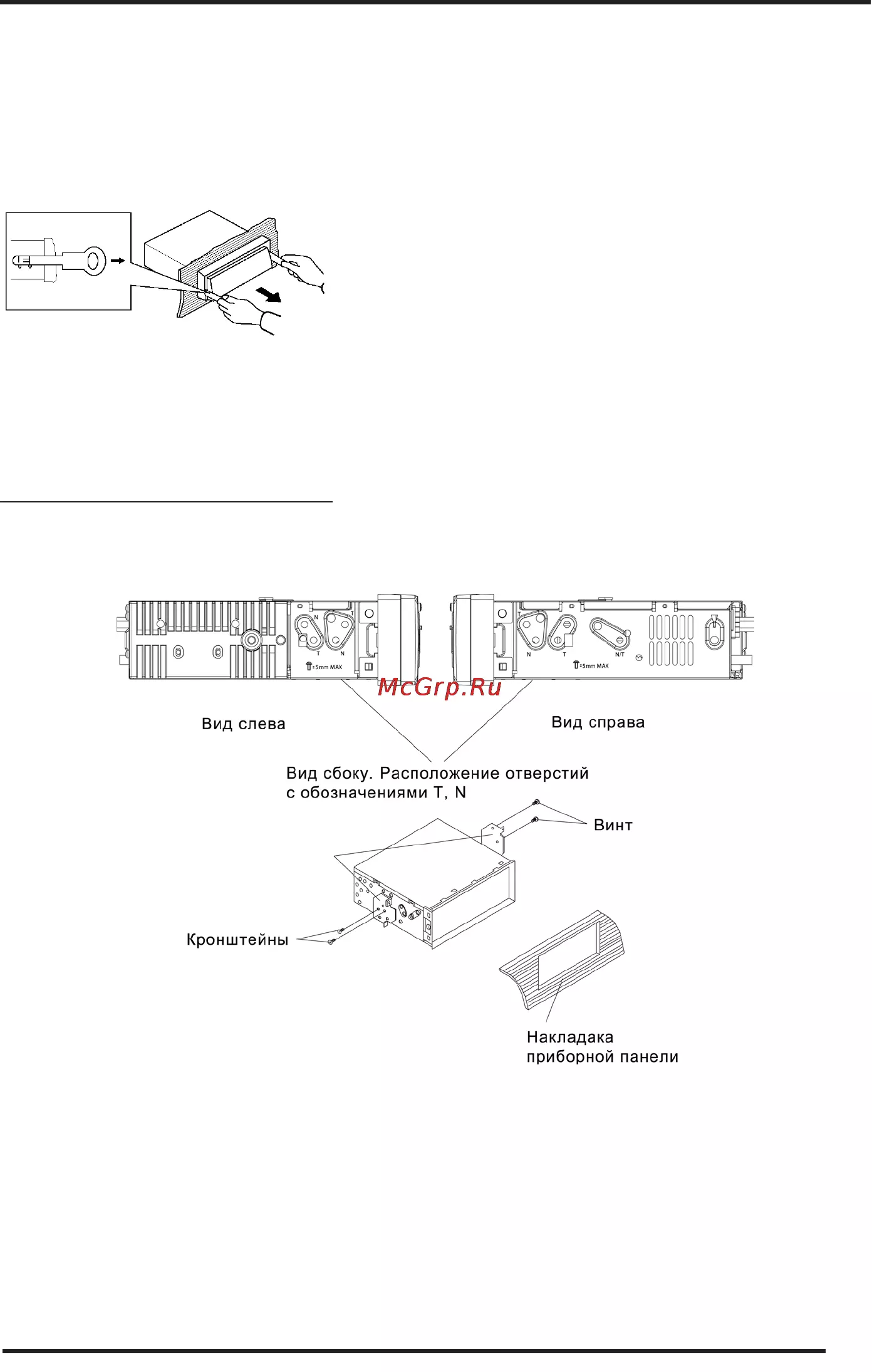

Закрепите тыловую часть ресивера при помо-4.
щи монтажного болта, металлической скобы,
гайки 5 мм и пружинной шайбы, другую часть
монтажной скобы закрепите с помощью винта
5х25 мм, как показано на рисунке. При необхо-
димости изогните скобу. Обратите внимание,
что короткий конец крепежного болта должен
быть направлен к ресиверу, а длинный – к при-
борной панели.
Подсоедините провод к «-» клемме автомо-5.
бильного аккумулятора.
Установите обрамление и переднюю панель 6.
(см. раздел «Установка и снятие передней пане-
ли»).
6
