ВНИМАНИЕ: Перед тем, как начинать подключение выхода по переменному току, необходимо

убедиться, что сеть электропитания переменного тока отключена.

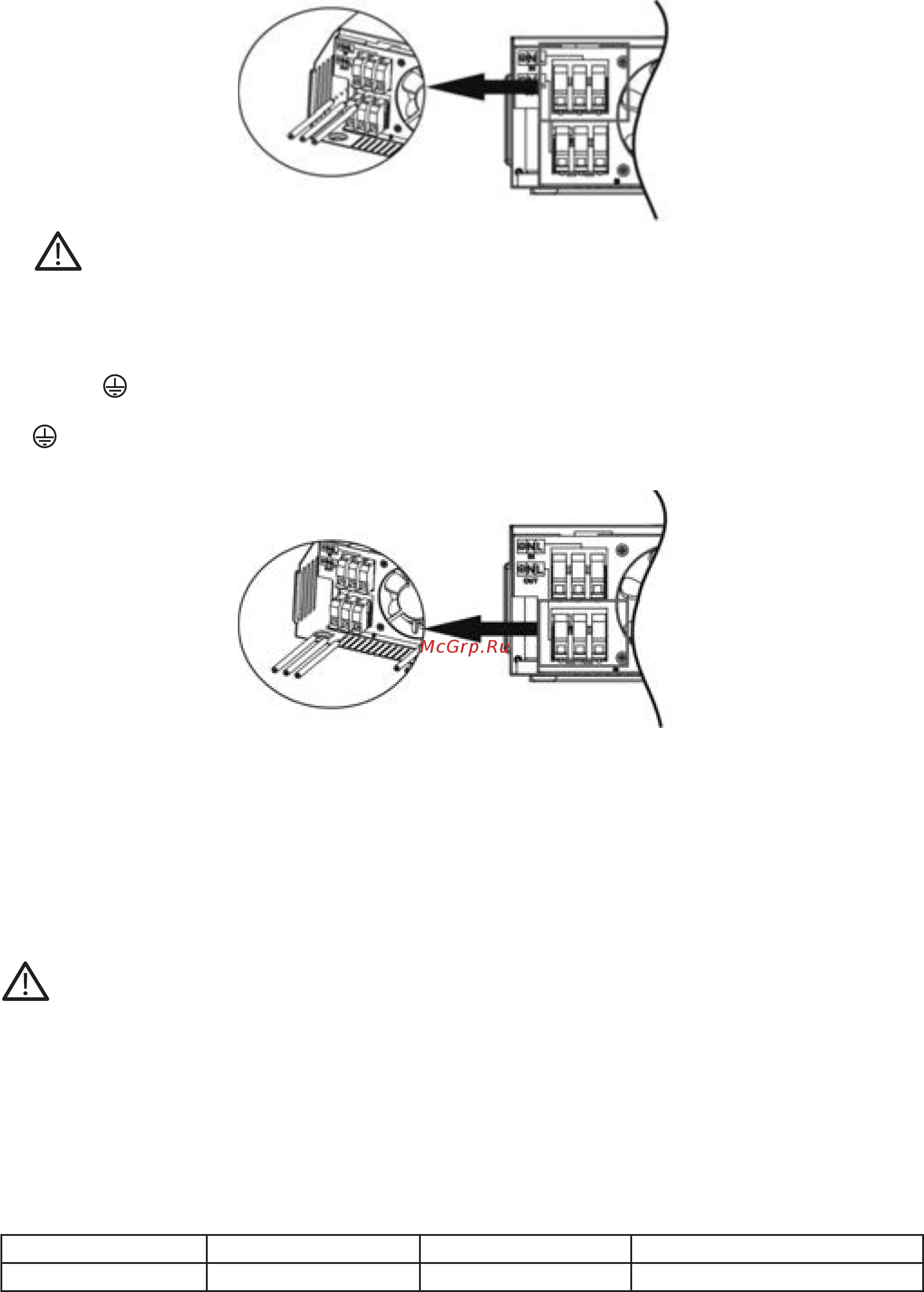

7. Далее вставить провода в клеммы колодки выхода переменного тока AC в соответствии с полярностью,

обозначенной на клеммной колодке, а затем затянуть винты клемм. При этом провод защитного заземле-

ния PE (

) следует подключать первым.

L → Линия (коричневый или черный)

→ Земля (желто-зеленый)

N → Нейтраль (синий или голубой)

8. Проверить, надежно ли подключены провода.

Подключение фотоэлектрических панелей (PV modules)

*только для моделей с солнечными контроллерами заряда (PWM)

ОСТОРОЖНО! Перед тем, как подключать фотоэлектрические модули, необходимо установить

отдельный автоматический выключатель постоянного тока между инвертором и фотоэлектрическими

модулями, в разрыв «плюсового» провода от модулей.

ВНИМАНИЕ! Все проводные соединения могут выполняться только квалифицированным персоналом.

ВНИМАНИЕ! Для безопасной и эффективной работы системы очень важно использовать соответствую-

щие кабели для подключения фотоэлектрических модулей. Чтобы снизить риск получения травмы, следует

использовать соответствующие кабели, не менее указанного сечения, приведенные в таблице ниже:

Модель Типовой ток Тип кабеля Момент затяжки клеммы

SILA1000P 50 А 8 AWG 1,4 -1,6 Н·м
