Выбор фотоэлектрических панелей

ВНИМАНИЕ! Этот инвертор совместим только с фотоэлектрическими панелями монокристалличе-

ского и поликристаллического типа. При выборе фотоэлектрических модулей, пожалуйста, ознакомьтесь

с таблицей ниже:

Модель SILA1000P

Зарядное устройство от фотоэлектрических панелеи

Зарядный ток (PWM) 50А

Система постоянного напряжения, DC 12В

Диапазон напряжения, DC 15~18В

Макс. напряжение открытого контура

PV массива

50В

Для получения максимального эффекта от солнечной энергии, массив панелей собрать исходя из требова-

ний по диапазону напряжения (см. таблицу выше).

При подключении модулей солнечных батарей необходимо выполнить следующее:

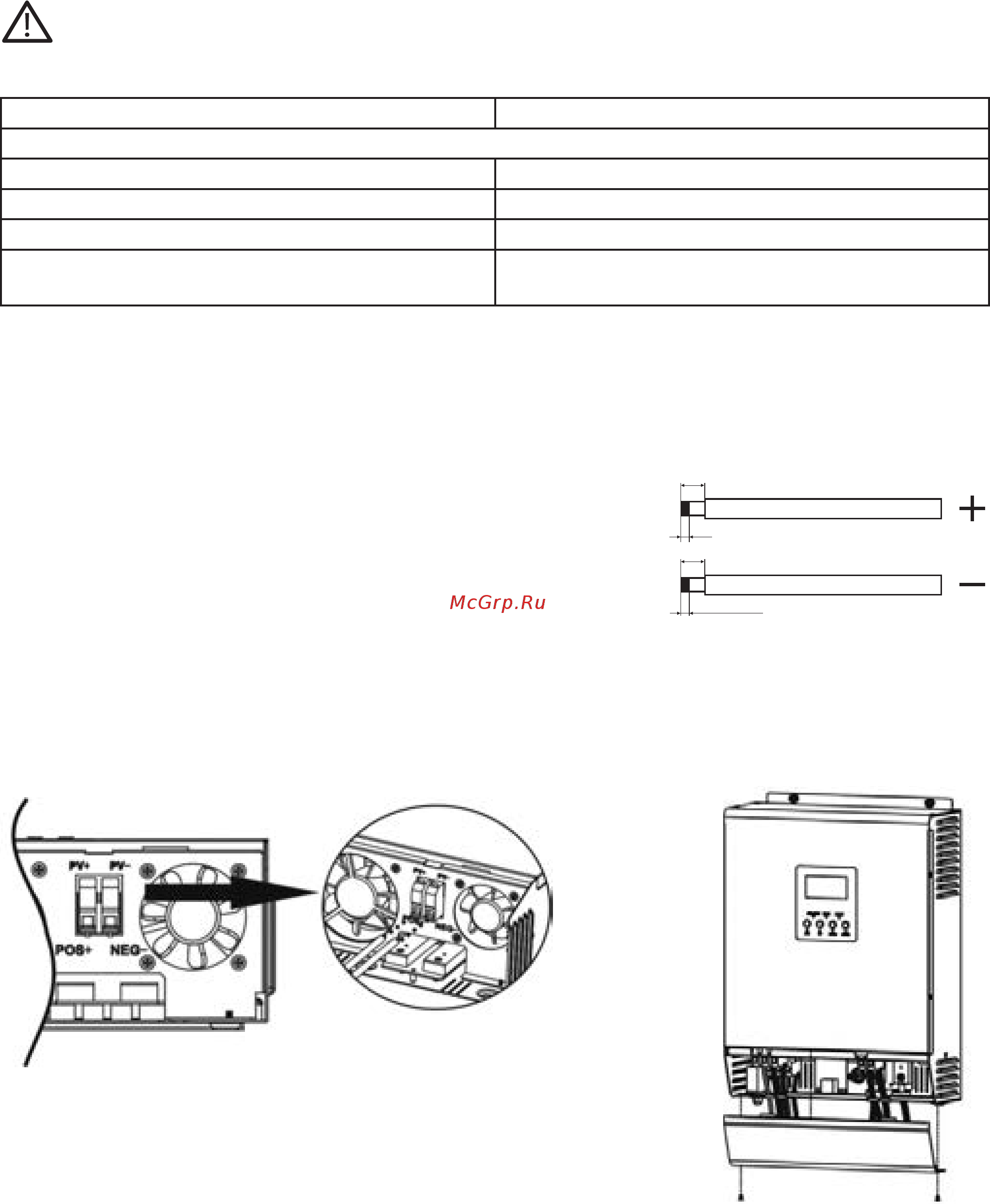

1. Зачистить от изоляции положительный и отрицательный провода на 10 мм.

2. Проверить полярность кабеля подключения, идущего от моду-

лей солнечных батарей, и входных клемм подключения сол-

нечных батарей. Затем подключить положительный контакт (+)

кабеля солнечных батарей PV к положительной клемме (+)

входа PV устройства, через автомат (размыкатель) с номина-

лом 95А. Автомат должен быть отключен до окончания мон-

тажа системы. Далее подключить отрицательный контакт (-) кабеля солнечных батарей PV к отрица-

тельной клемме (-) входа PV устройства.

Дополнительный автомат (размыкатель) на ток 95А даст в будущем возможность обслуживать массив пане-

лей, а так же обеспечит защиту персонала и оборудования от поражения током.

Так же рекомендуем заземлить массив солнечных панелей и установить УЗИП для защиты от молний и

импульсных помех.

Окончательная сборка

Выполнив все подключения, надеть крышку внизу корпуса и закрепить

ее при помощи двух шурупов, как показано на рисунке.

Порт передачи данных

Данный инвертор/зарядное устройство оснащен портом передачи данных для использования совместно

с персональным компьютером и соответствующим программным обеспечением. Для подключения инверто-

ра разъема RS-232, имеющегося на инверторе, с разъемом RS-232 на персональном компьютере следует ис-

пользовать поставляемый в комплекте кабель. Программное обеспечение для мониторинга можно загрузить

с веб-сайта: http://sila-ups.ru/support/soft/ Watchpower. Подробную информацию см. в руководстве пользова-

теля программного обеспечения.
