5. Установка электрода

Для обеспечения достоверности результатов измерения при помощи электрода необходимо избегать

искажения данных, которое может быть вызвано наличием пузырьков воздуха в воде или застойной

водой в ячейке для измерения электропроводности. Установку электрода следует выполнять в

строгом соответствии с приведенной ниже схемой.

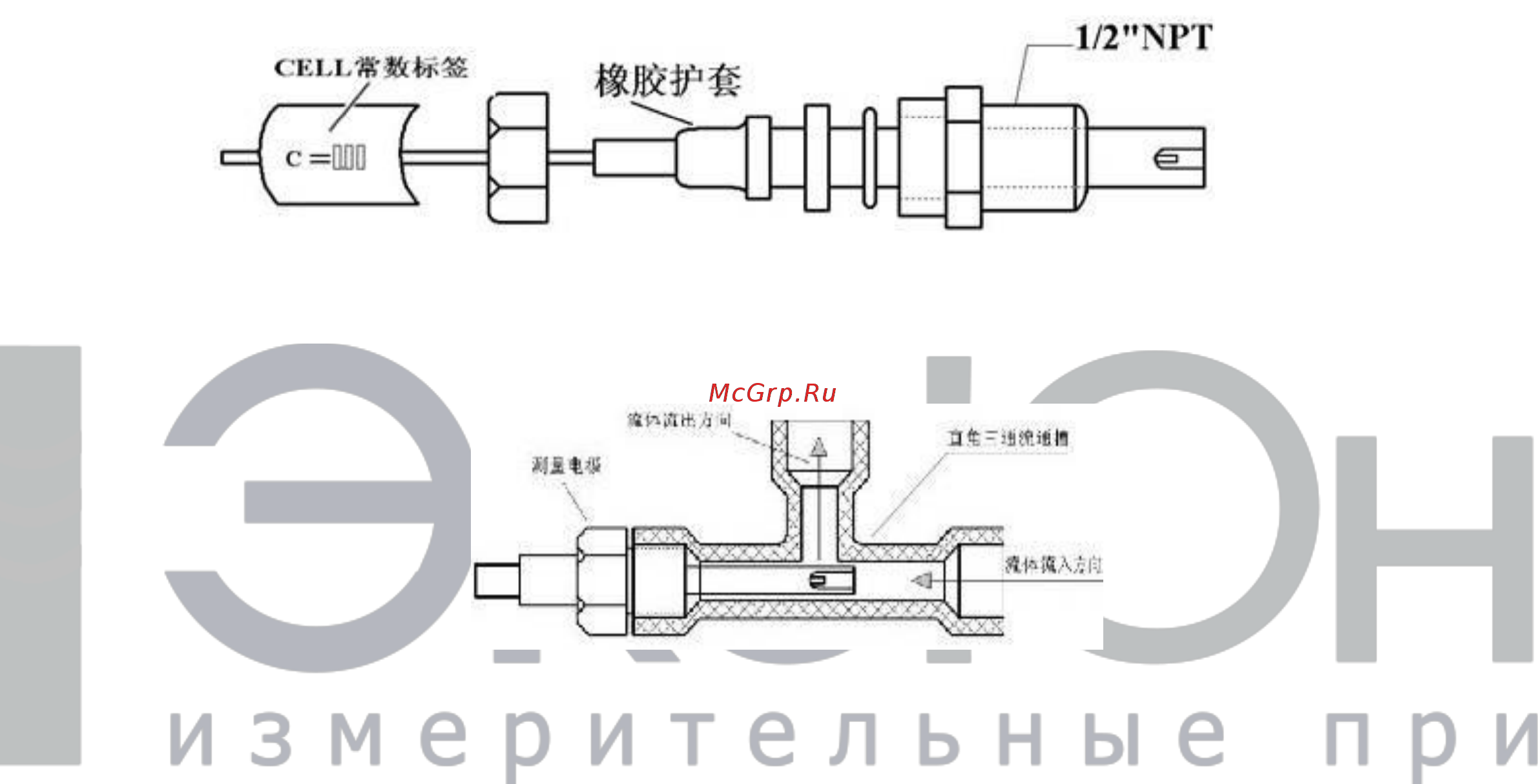

Рис. 1 Внешний вид ячейки

Постоянная отметка ячейки Резиновая втулка Стандартная

трубная резьба

Рис. 2 Метод установки электрода в трубопровод

Измерительный электрод Отток жидкости

Жёлоб для отвода

под углом 90°

Подача жидкости

Примечание:

（1） Электрод должен

устанавливаться в нижней части трубопровода, где поток устойчив и затруднено образование

пузырьков, поскольку наличие пузырьков воздуха в воде, проходящей через датчик, может привести

к неустойчивости измерений и отображению показателей ниже фактических.

（2） Независимо от того, установлена ли ячейка для измерения электропроводности горизонтально

или вертикально, она должна быть глубоко погружена в водный поток.

（3） Сигнал удельной проводимости является слабым электронным сигналом, и кабель для его

приема должен устанавливаться отдельно. Он не должен быть подключен к той же группе кабельных

соединителей или выходному щитку, что и линия электроснабжения.

（4） При необходимости удлинения измерительного кабеля согласуйте его длину (<50м) перед

доставкой; если требуется кабель длиной более 50м, необходимо использовать преобразователь.
