сигнализации внешнего оборудования (точка подключения обычно закрыта, в режиме ручного

управления она также закрыта, при этом все реле отключены от питания).

В нижней части находятся соединительная клемма, например, датчика (электрода), выходы для

сигнала 4-20 мА и разъемы для интерфейса передачи данных RS-485 , вход питания и т.д.

1——4 электрод для исходной воды: желтый, белый, красный, зеленый.

5——7 электрод для воды на выходе после первой ступени очистки: желтый, белый, зеленый

(нет необходимости подключать красный).

8——10 электрод для воды на выходе после второй ступени очистки: желтый, белый, зеленый

(нет необходимости подключать красный).

11——13 разъемы для передачи данных по RS-485 (используются для получения и отправки

информации в случае подключения к компьютеру).

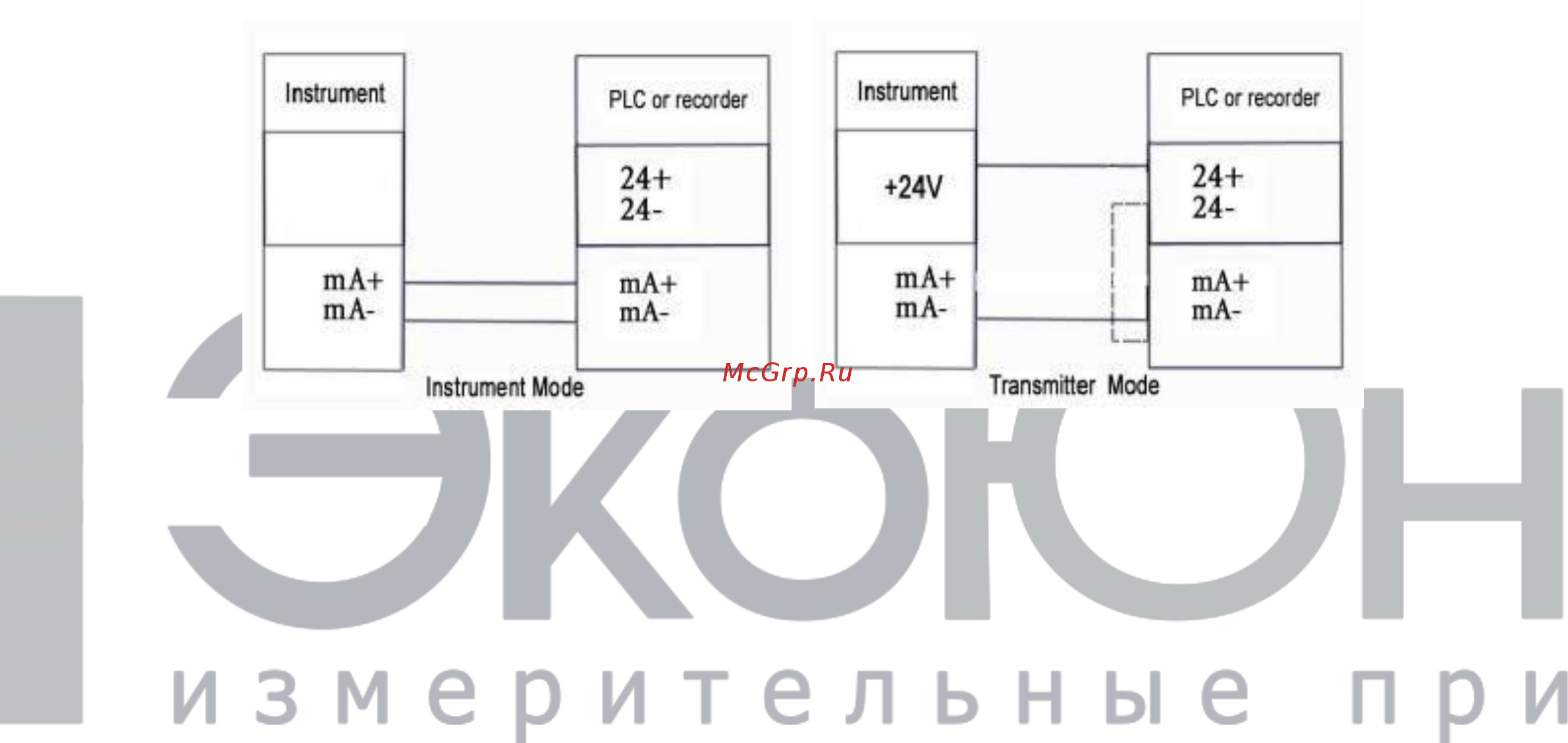

14——16 выход сигнала 4-20 мА, схема подключения следующая:

Прибор ПЛК/регистратор Прибор

ПЛК/регистратор

Режим прибора Режим передатчика

17——18 разъемы входного питания, 24В постоянного тока, диапазон +2В, полюса не

учитываются.
