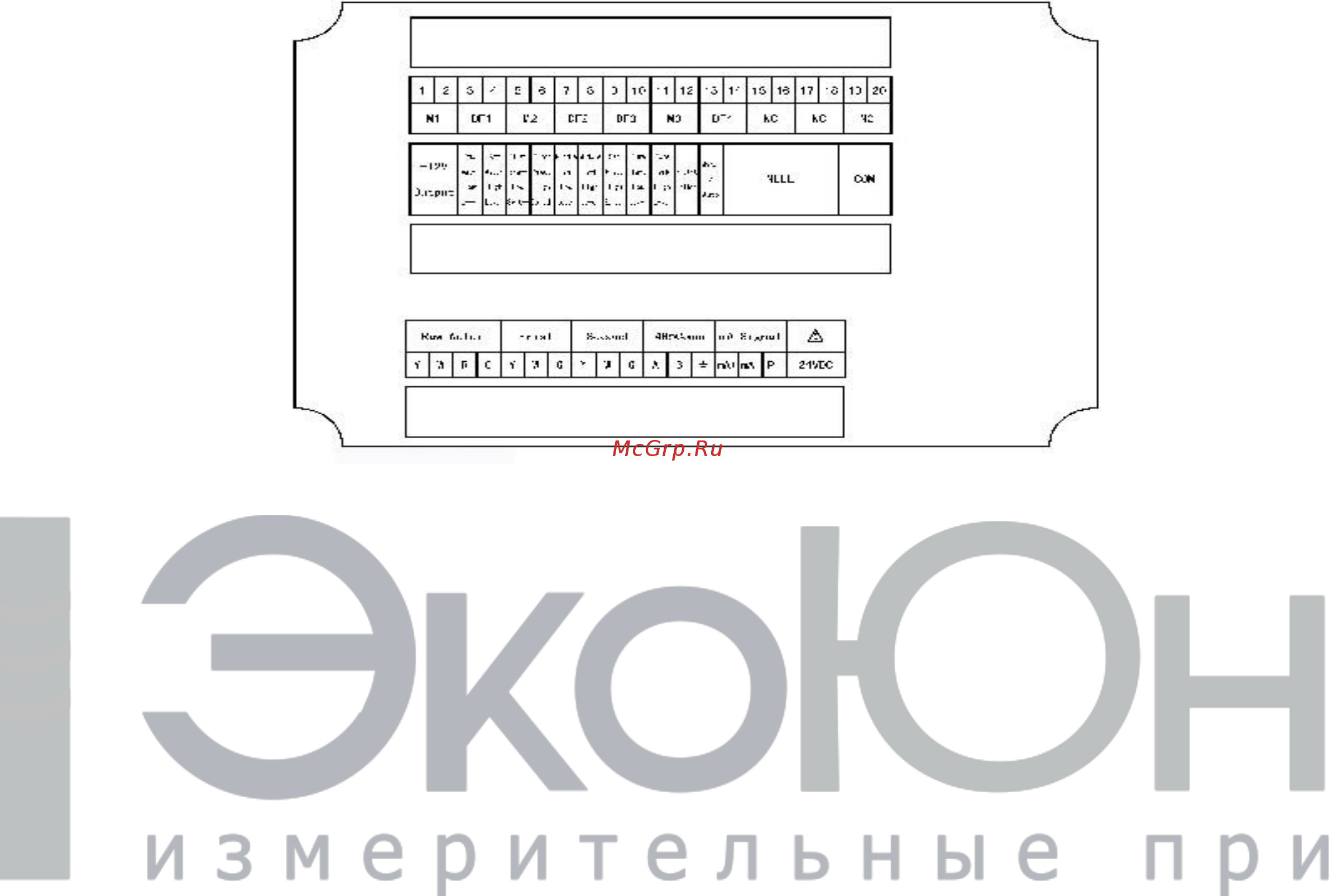

4. Описание схемы подключения элементов задней панели

В верхней части расположены релейные выходы.

Поскольку контроллер использует миниреле, для работы с более чувствительной нагрузкой

необходимо использовать промежуточные реле или контактор, прямая нагрузка запрещена.

Посередине расположены выходы для сбора данных по каждому состоянию:

1, 2 и 21—— выходы для источника питания +12В, используются при регулировке, электроток

500 мА.

3—— выход для реле при низком уровне воды в питательном баке (обычно открыт, закрывается,

когда уровень воды выше заданной точки). В модели с использованием питательного бака выберите

«single point» («одна точка»), подключение также к этому выходу.

4—— выход для реле высокого уровня воды в питательном баке (обычно открыт, закрывается,

когда уровень воды выше заданной точки).

5—— выход для датчика проверки сигналов о низком давлении воды, полученной после первой

ступени очистки (точка подключения обычно открыта, закрывается при низком давлении).

6—— выход для датчика проверки сигналов о высоком давлении воды, полученной после первой

ступени очистки (точка подключения обычно открыта, закрывается при превышении предельного

уровня давления).

7—— выход для реле низкого уровня воды после первой ступени очистки в (промежуточном)

баке (точка подключения обычно открыта, закрывается при превышении заданного уровня воды). В

модели с использованием (промежуточного) бака с одной ступенью выберите «none» («отсутствует»),

к этому выходу подключается реле низкого давления. Он закрывается при низком уровне давления.

8—— выход для реле высокого уровня воды после первой ступени очистки в (промежуточном)

баке (точка подключения обычно открыта, закрывается при превышении заданного уровня воды). В

модели с использованием (промежуточного) бака с одной ступенью выберите «none» («отсутствует»),

к данному выходу ничего не подключено.

9—— выход для датчика проверки сигналов о высоком давлении воды, полученной после второй

ступени очистки (точка подключения обычно открыта, закрывается при слишком высоком уровне

давления).

10—— выход для реле низкого уровня воды после второй ступени очистки (точка подключения

обычно открыта, закрывается при превышении заданного уровня воды). В модели с использованием

бака с двумя ступенями выберите «none» («отсутствует»), к данному выходу подключено реле

низкого давления.

11—— выход для реле высокого уровня воды после второй ступени очистки (точка подключения

обычно открыта, закрывается при превышении заданного уровня воды).

12—— выход для сигнала превышения уровня воды при предварительной обработке (точка

подключения обычно открыта, закрывается в процессе предварительной обработки).

13—— выход для сигнала внешнего управления, при включенном внешнем управлении прибор

отвечает только за отображение данных и не имеет отношения к управлению и аварийной
