5. Инструкции

Сигнальный провод + красный,

провод лазера + синий

Сигнальный провод – чёрный,

провод лазера – жёлтый

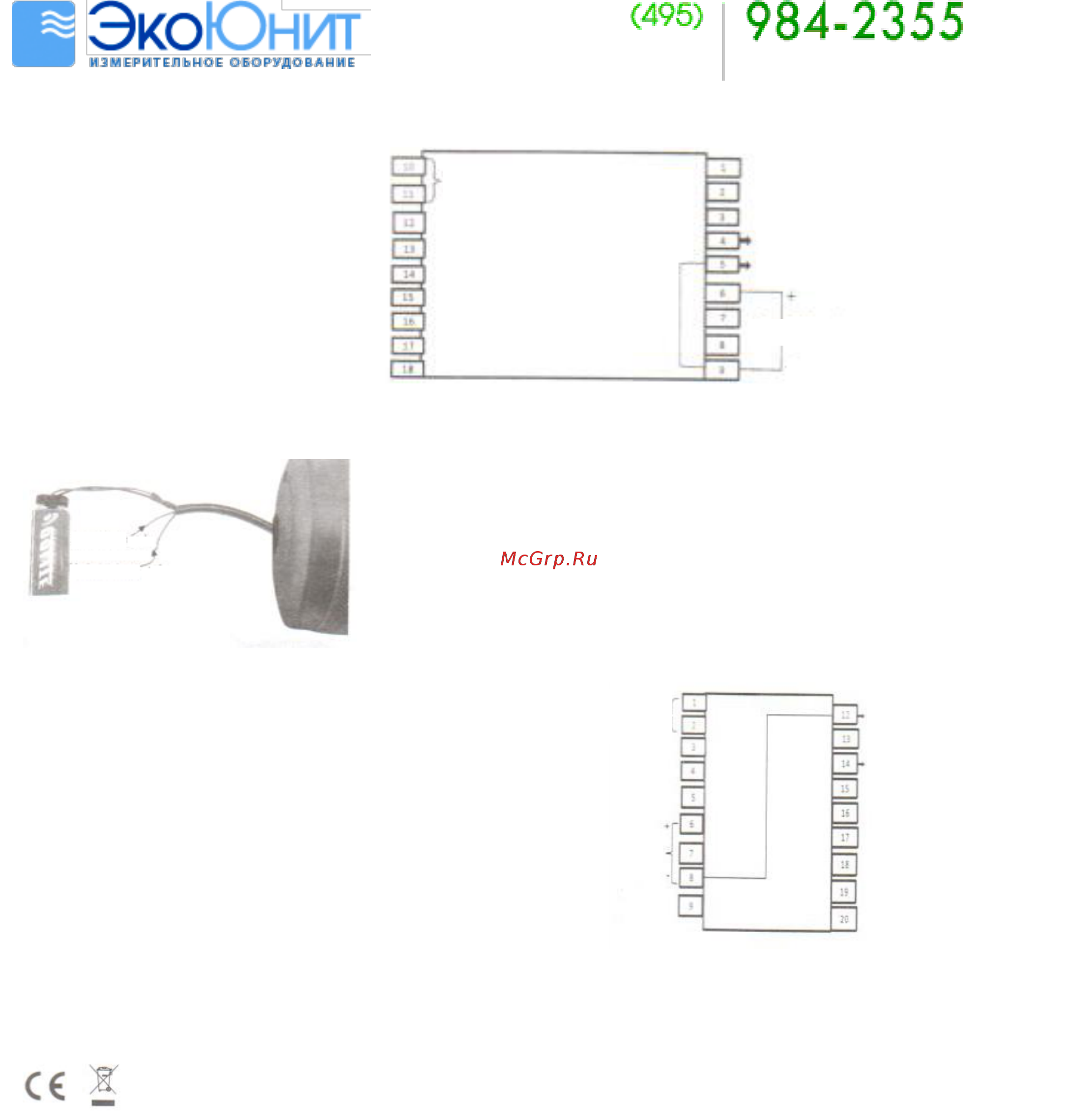

1. Подсоедините провода от источника питания переменного

тока к клеммам 10-11.

2. Подсоедините красный сигнальный провод к клемме 4 (24 В

постоянного тока +).

3. Подсоедините чёрный сигнальный провод к клемме 6.

4. Соедините клемму 5 (24 В постоянного тока –) с клеммой 9.

При этом получается короткозамкнутая цепь, см Рисунок.

5. Используйте батарею с напряжением 9 В для питания лазера.

Направьте лазер на измеряемый участок, прежде чем

закреплять и устанавливать его.

1. Подсоедините провода от источника

питания переменного тока к клеммам 1-2.

2. Подсоедините красный сигнальный

провод к клемме 14 (24 В постоянного

тока +).

3. Подсоедините чёрный сигнальный

провод к клемме 6.

4. Соедините клемму 8 (24 В постоянного

тока –) с клеммой 12.

5. Используйте батарею с напряжением 9 В

для питания лазера. Направьте лазер на

измеряемый участок, прежде чем

закреплять и устанавливать его.

85 – 264 В

переменного тока

4 – 20 мА

24 В постоянного тока +

24 В постоянного тока –

Красный входной провод к клемме +

Чёрный входной провод к клемме -

24 В постоянного тока +

24 В постоянного тока –

4 – 20 мА

85 – 264 В

пер. тока
