100
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd
- Положения штырьков DIP -перключателей должны быть установленны правиль-
но, не устанавливайте штырьки Дип-переключателей в среднее положение. Установка
штырька в положение «ON» обозначается ка «0», а установка штырька в противополож-
ном направлении обозначается как «1».

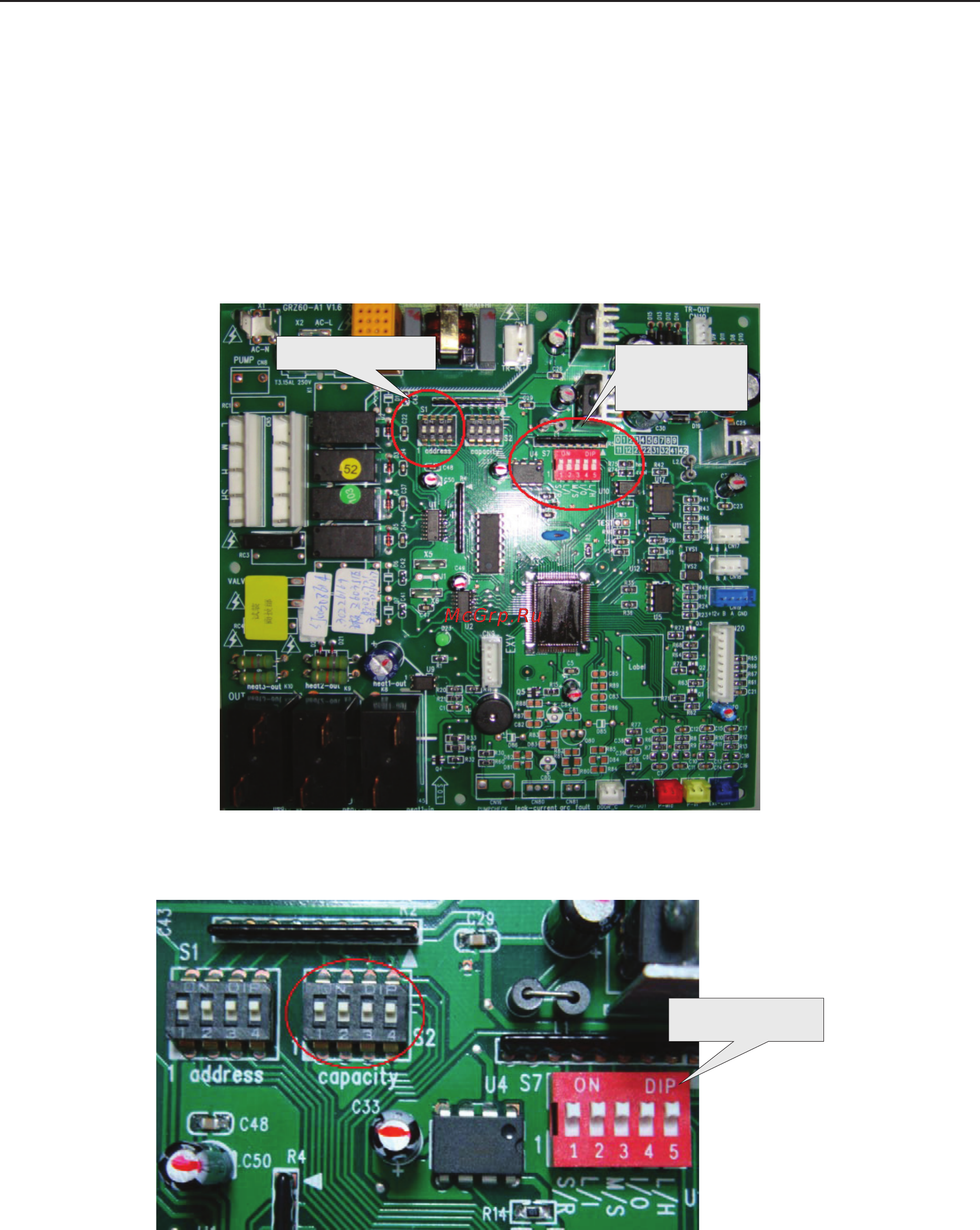

8.8.4.3 На главной плате управления внутреннего блока расположены функциональ-
ный DIP-переключатель S7, DIP-переключатель адресного кода S1 (address) и DIP-
переключатель производительности («capacity») S2 (см. рисунок ниже).
8.8.4.4 DIP-переключатель S7 используется в случае необходимости изменения функ-
циональных настроек.
Переключатель S1
Переключатель
S7
8.8.4.5 Описание DIP-переключателя S7
DIP-переключатель
S7
