Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

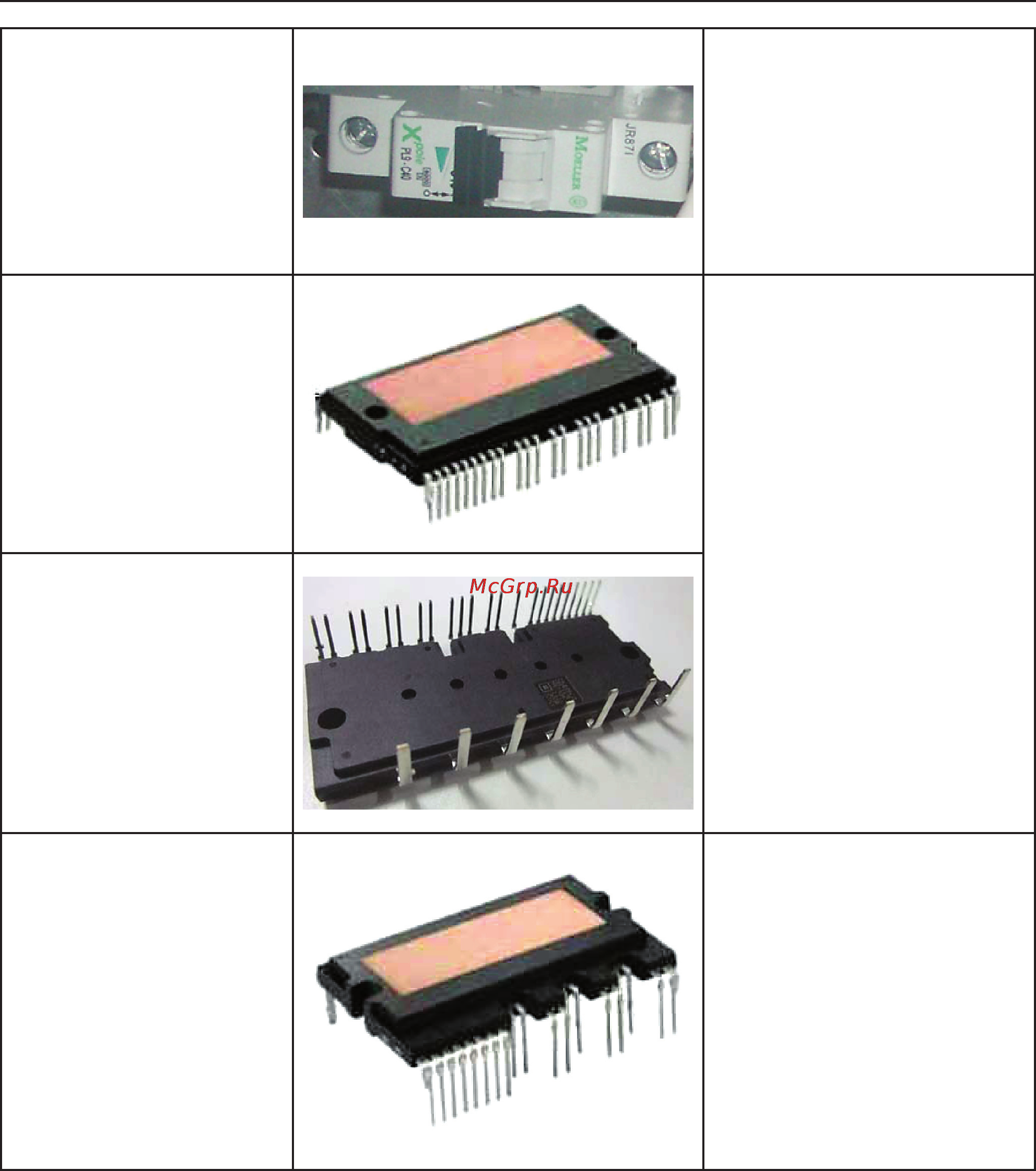

Автоматический выклю-
чатель, используется с
моделями:
GMV-Pd100W/NaB-K,
GMV-Pd120W/NaB-K,
GMV-Pd140W/NaB-K,
GMV-Pd160W/NaB-K
Обеспечивает замыкание/
размыкание цепи главного
контура, обеспечивает защиту
от перегрузки и короткого за-
мыкания.
IPM модуль, используется
в моделях:
GMV-Pd100W/NaB-K,
GMV-Pd120W/NaB-K,
GMV-Pd140W/NaB-K,
GMV-Pd160W/NaB-K
IPM модуль объединяет 3 пары
дополнительных биполярных
транзистора и контролирует
их подключение и отключение
посредством импульсных волн
PWM, таким образом, чтобы
напряжение шины посто-
янного тока действовало на
различные статорные об-
мотки компрессора в разные
периоды времени и поэтому
ток генерируется на статоре.
Таким образом возбуждается
магнитное поле на обмотке
ротора, ротор втягивается и
запускает компрессор.
IPM модуль, используется
в моделях:
GMV-Pd140W/NaB-M,
GMV-Pd160W/NaB-M
PFC модуль, используется в
моделях:
GMV-Pd100W/NaB-K,
GMV-Pd120W/NaB-K,
GMV-Pd140W/NaB-K,
GMV-Pd160W/NaB-K
Модуль PFC объединяет 4 вы-
прямительных диода и 2 МОП-
транзистора, которые пре-
образуют переменный ток в
постоянный. МОП транзисторы
управляются импульсной PWM
волной, которое обеспечивает
повышение напряжения под
действием электромагнитной
индукции.
