Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

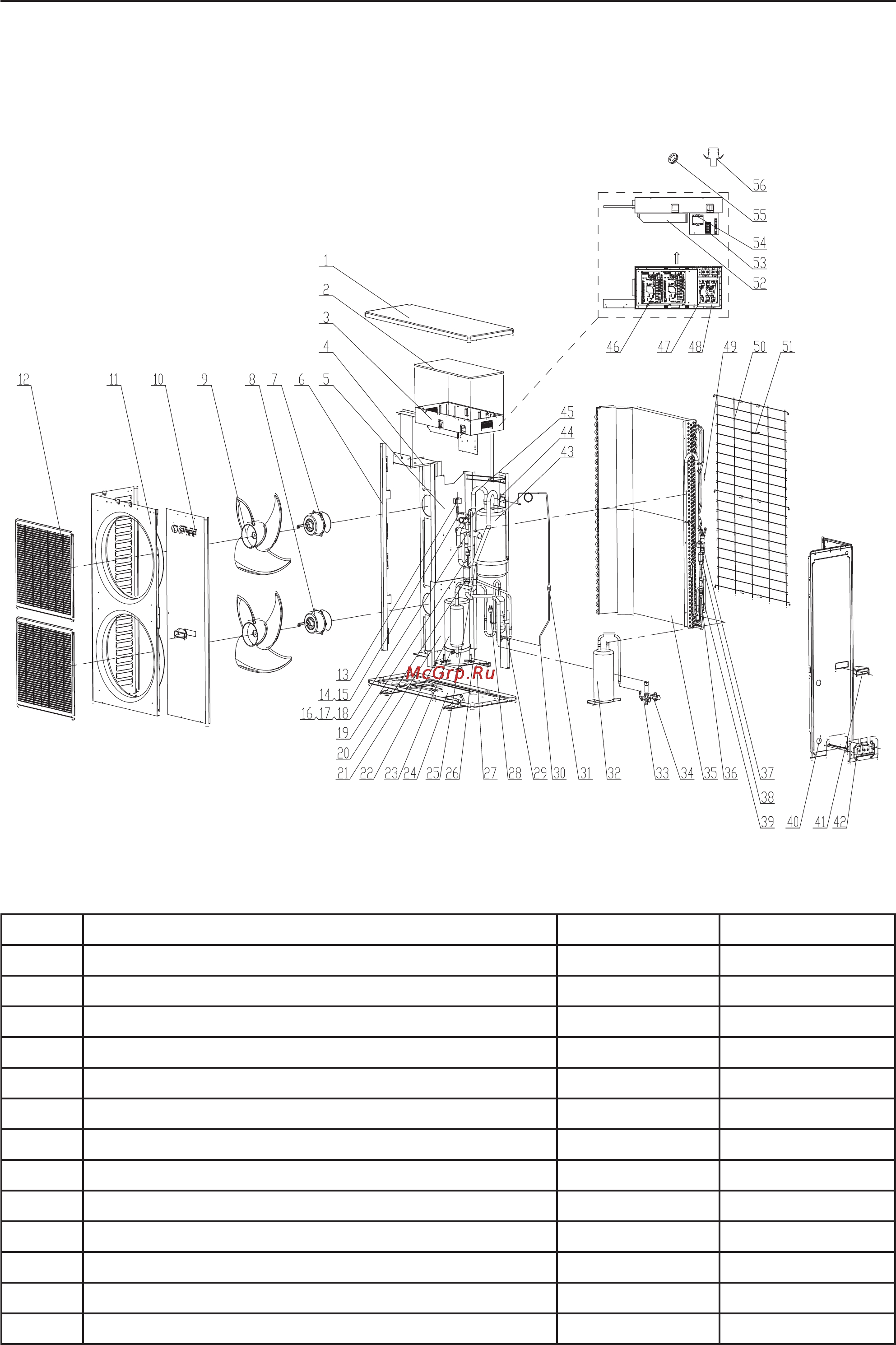

11 БЛОК В РАЗОБРАННОМ ВИДЕ И СПЕЦИФИКАЦИЯ ЕГО ДЕТАЛЕЙ
GMV-Pd100W/NaB-K,GMV-Pd120W/NaB-K,GMV-Pd140W/NaB-K,GMV-Pd160W/
NaB-K
GMV-Pd100W/NaB-K for CN850W0072,GMV-Pd120W/NaB-K for CN850W0012,
GMV-Pd140W/NaB-K для CN850W0022, спецификация
№ Наименование Код Шт.
1 Передняя панель 01255013P 1
2 Крышка электрической коробки 01424235 1
3 Корпус электрической коробки 01395174 1
4 Опора двигателя 01804113 1
5 Опорная пластина 01244136 1
6 Блок крепления конденсатора 01894119 1
7 Двигатель вентилятора 15013302 1
8 Двигатель вентилятора 1501330203 1
9 Крыльчатка вентилятора 10338731 2
10 Передняя панель 01305430 1
11 Корпус 01435436 1
12 Передняя решетка 22414102 2
13 Магнитная катушка 4304000403 1
