139
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

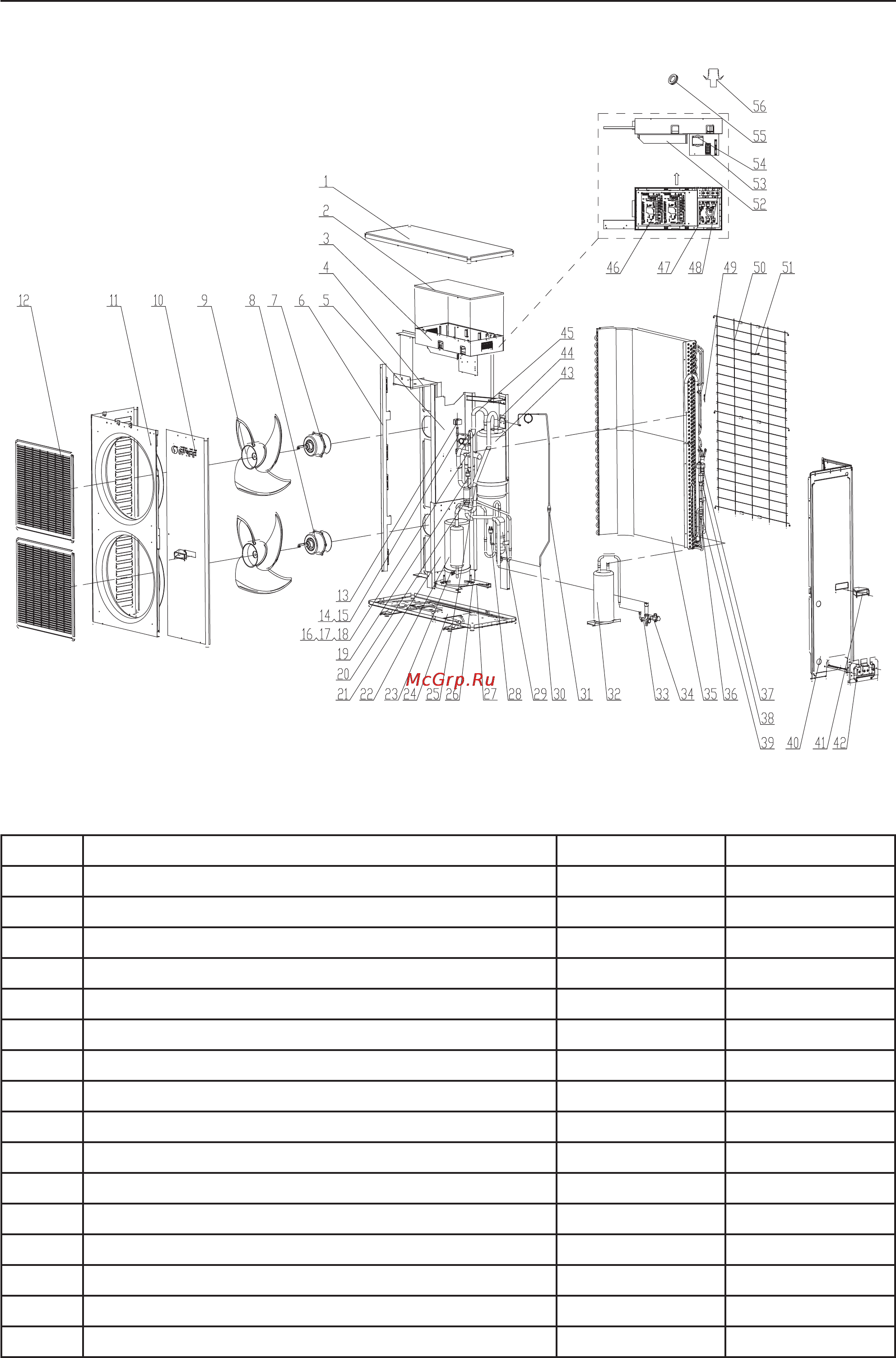

GMV-Pd140W/NaB-M ,GMV-Pd160W/NaB-M
GMV-Pd140W/NaB-M for CN850W0032,GMV-Pd160W/NaB-M для CN850W0140,
спецификация
№ Наименование Код Шт.
1 Передняя панель 01255013P 1
2 Крышка электрической коробки 01424235 1
3 Корпус электрической коробки 01395121 1
4 Опора двигателя 01804113 1
5 Опорная пластина 2 01244136 1
6 Блок крепления конденсатора 01894119 1
7 Двигатель вентилятора 15704113 1
8 Двигатель вентилятора 1570411301 1
9 Крыльчатка вентилятора 10338731 2
10 Передняя панель 01305430 1
11 Корпус 01435436 1
12 Передняя решетка 22414102 2
13 Магнитная катушка 4304000403 1
14 Узел клапана газового байпаса 07334329 1
15 Электромагнитный клапан 43000054 1
16 Узел 4-хходового клапана 04144159 1
