32
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd
6.3.6 Зональный пульт управления CE50-24/E
• К зональному пульту управления могут быть подключены внутренние блоки 3-х
наружных блоков GMV системы.
• Каждая система с 16-ю внутренними блоками подключается к зональному пульту в
одну рабочую сеть без дополнительных коммутационных модулей.
• С пульта можно задавать параметры режима работы, таймера, скорости вращения
вентилятора, температуры отдельного блока, а так же возможна централизованная на-
стройка и защита и т.д.

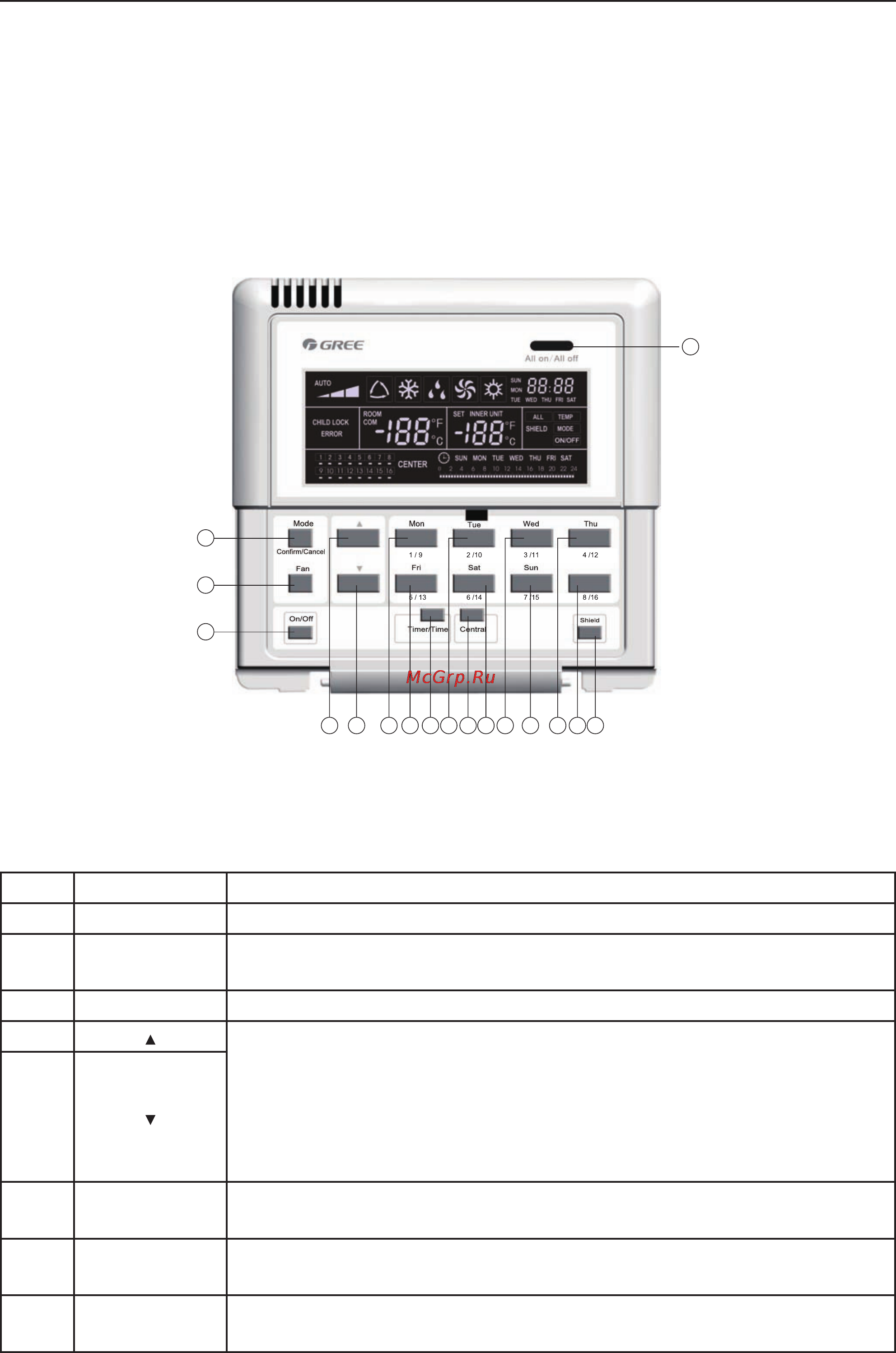

Рис. 6.16
6.3.6.1 Описание кнопок пульта
№ Наименование Описание функции
1 Mode Используется для переключения режимов работы
2Fan
Используется для выбора скорости вращения вентилятора: hi (высокая),
med (средняя), low (низкая), auto (автоматический режим).
3 On/Off Используется для выбора статуса on/off внутреннего блока
4
1. В режиме одиночного/центрального управления: используется для
настройки температуры внутреннего блока 16~30 °С.
2. В режиме настройки таймера: используется для настройки периода
времени 0~24ч.
3. В режиме настройки времени часов: используется для настройки часа
(0~23) и минуты (0~59).
5
6
Mon
1/9
Используется для переключения между блоками 1 и 9.
В режиме настройки таймера или часов показывает понедельник.
7
Fri
5/13
Используется для переключения между блоками 5 и 13.
В режиме настройки таймера или часов показывает пятницу.
8 Tiner/Time
Используется для выбора настроек таймера или времени вкл/выкл вы-
бранного внутреннего блока, то же самое для настроек часов.
