Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

Set temperature

Indoor unit code

Показывает заданную температуру, код внутреннего

блока (01–16) и значение шкалы температуры °C или

°F.

7 CENTER

Светится «CENTER» при выбранном режиме центрально-

го управления и гаснет при выбранном режиме одиноч-

ного блока.

Ambient temperature

Serial port

Показывает температуру окружающей среды, последо-

вательный порт, а также значение шкалы температуры

°C или °F.

Indoor unit code

On/off status

Индикация номера внутреннего блока. Номер соотве-

ствующего блока горит при включении блока .

10 Error Child lock

Код ошибки при возникновении ошибок и показывает

«CHILD LOCK» при этой включенной функции.

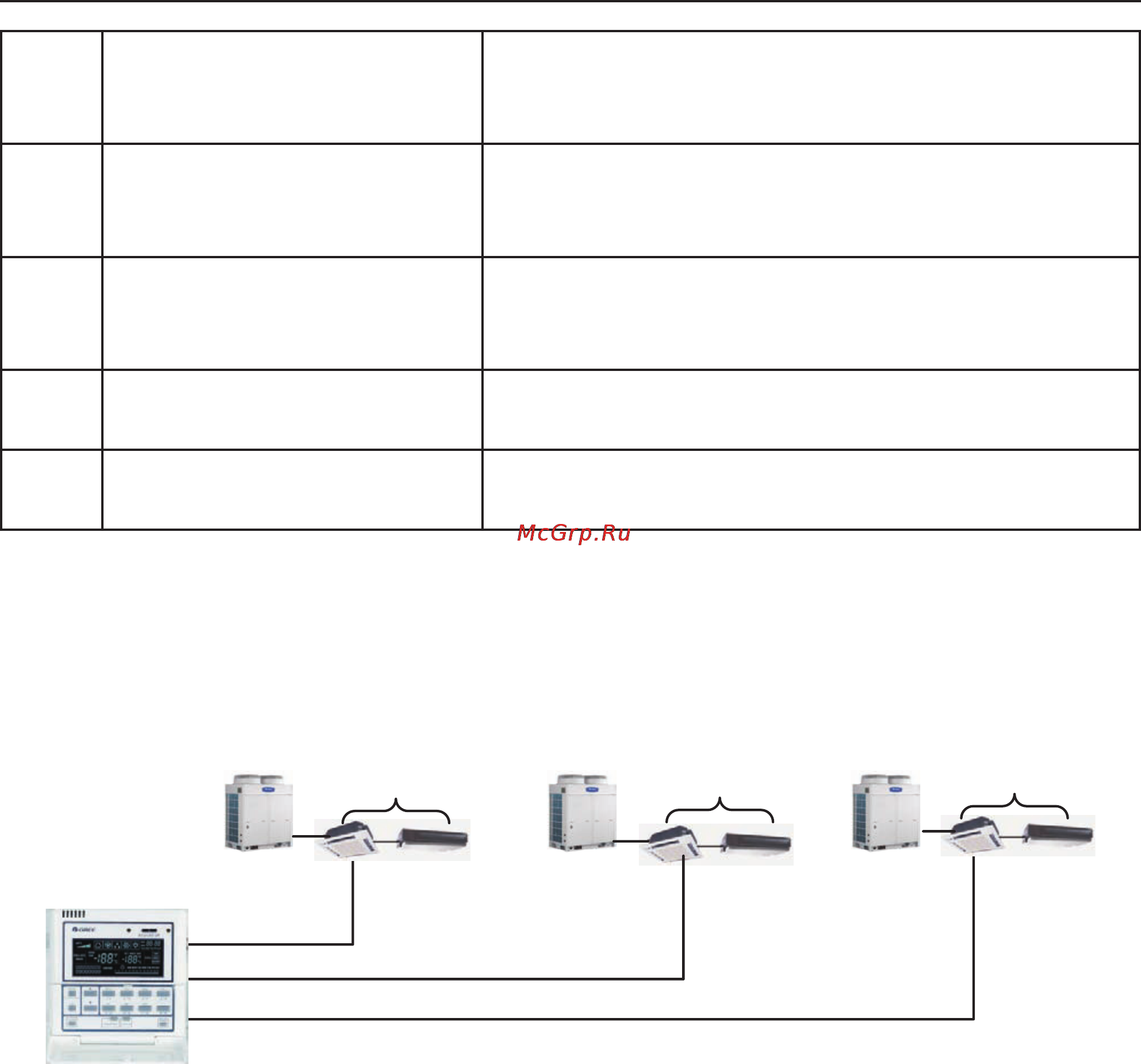

6.3.7 Схема подключения зонального пульта CE50-24/E

6.3.7.1 К одному пульту CE50-24/E возможно подключение до 3-х наружных блоков

систем GMV (рис. 6.18). Количество внутренних блоков подключаемых к одному наруж-

ному блоку не более 16 шт.

Макс.16

GMV система 1 GMV система 2 GMV система 3

Макс.16 Макс.16

Порт 1

Порт 2

Порт 3

Рис. 6.18

6.3.7.2 При одновременном подключении зонального пульта и централизовнного пуль-

та (или ПК) используются блоки коммутации ME30-00/E2. Приоритет в управлении от-

дается централизованному пульту.

6.3.7.3 Схема подключения зонального пульта и централизованного управления с

пульта CE51-24/E(M) (или ПК) на рис. 6.19.
