Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

6.3.8.2 Интерфейс разъемов подключнения пульта

GND

+9.8V

CN1

COM1 COM2 COM3 COM4

CN2CN3CN4CN5

-N AC-L

9.8V GN

CN4

CN1

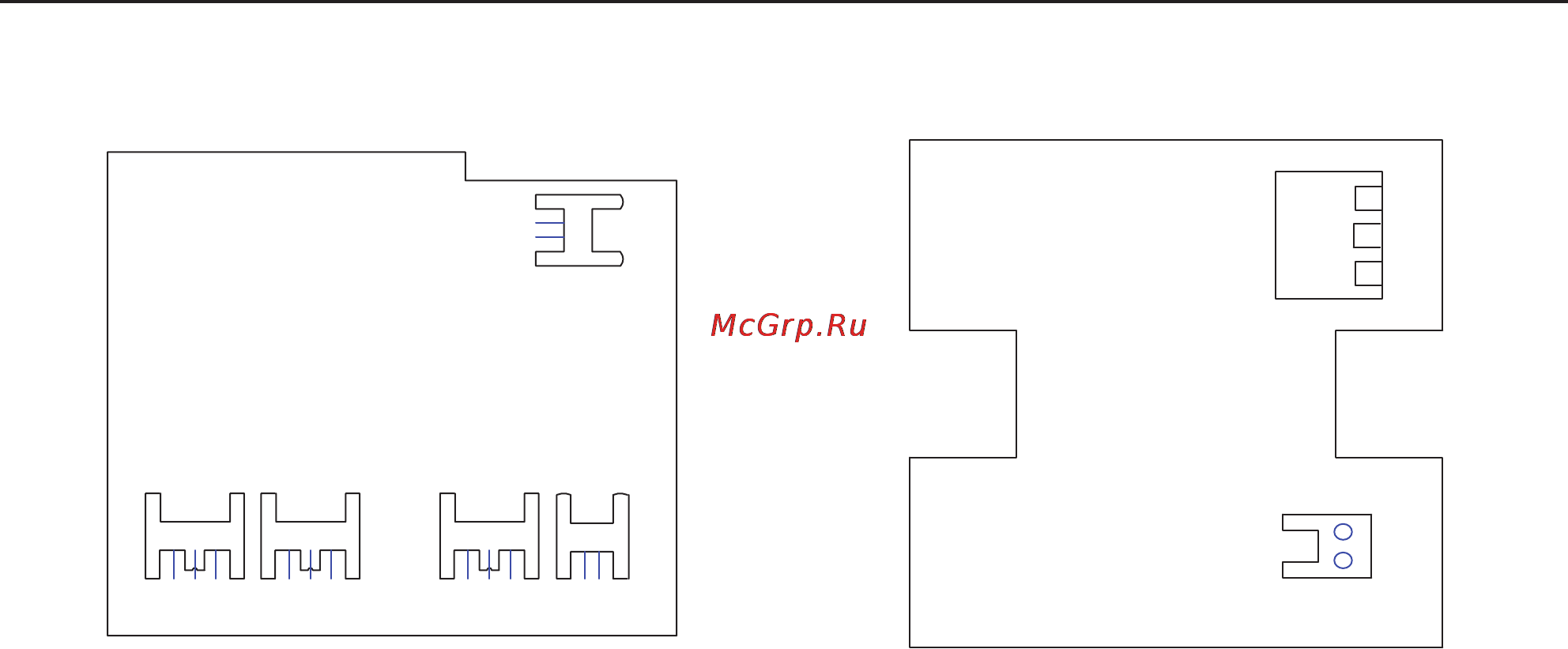

Рис. 6.21 Подключение

кабелей коммутации

Рис. 6.22 Подключение

электропитания

а. Подключение подачи электропитания.

К разъему CN1 платы подключается кабель электропитания.

К контакту AC-N — нейтральный провод, к контакту AC-L — фаза.

Контакт в середине свободен.

Разъем CN4 — плата модуля подачи электропитания — подает напряжение на плату

дисплея, подключен к разъему CN1 платы дисплея двужильным проводом, предостав-

ленным Gree.

b. Подключение кабелей связи.

Разъемы CN2, CN3, CN4 и CN5 платы дисплея предназначены для подключения ли-

ний связи. CN2, а именно COM4 — для связи с блоком канального типа (2-хконтактный);

CN5, CN4, CN3, а именно COM1, COM2, COM3 соответственно для связи с системой (3-х

контактный).

6.3.8.3 Подготовка и подключение линии связи.

a. Линия связи между центральным пультом управления и блоком должна быть под-

готовлена пользователем согласно этому руководству.

b. Подготовка и подключение линии связи для мульти VRF систем.

1) Один конец трехжильного провода необходимо подключить к одному комплекту си-

стемы GMV, другой — к одному из разъемов (COM1, COM2 или COM3) интеллектуаль-

ного зонального пульта управления.

2) Один конец провода связи подключить к интеллектуальному зональному пульту

управления, другой — к трехконтактному разъему внутреннего блока.

c. Подготовка и подключение линии связи к блоку канального типа.

1) Проводом связи для блока канального типа является двухжильный провод, пре-

доставленный Gree (на концах двухжильного провода находятся патч-корды, код:

40113325).

2) Для подключения N блоков канального типа необходимо N+1 проводов связи.

3) Подключите двухжильный провод связи к разъему COM4 интеллектуального зо-

нального пульта управления и подключите двухжильные провода связи к двухконтакт-

ному разъему проводного пульта управления блока канального типа.

4) Пользователь может удлинить провод и обжать провода патч-кордом согласно сво-

им потребностям.

Примечание: один комплект GMV системы содержит один наружный блок мульти-

VRF системы и определенное количество внутренних блоков. И один комплект си-

стемы канального типа содержит один наружный блок и один внутренний блок.
